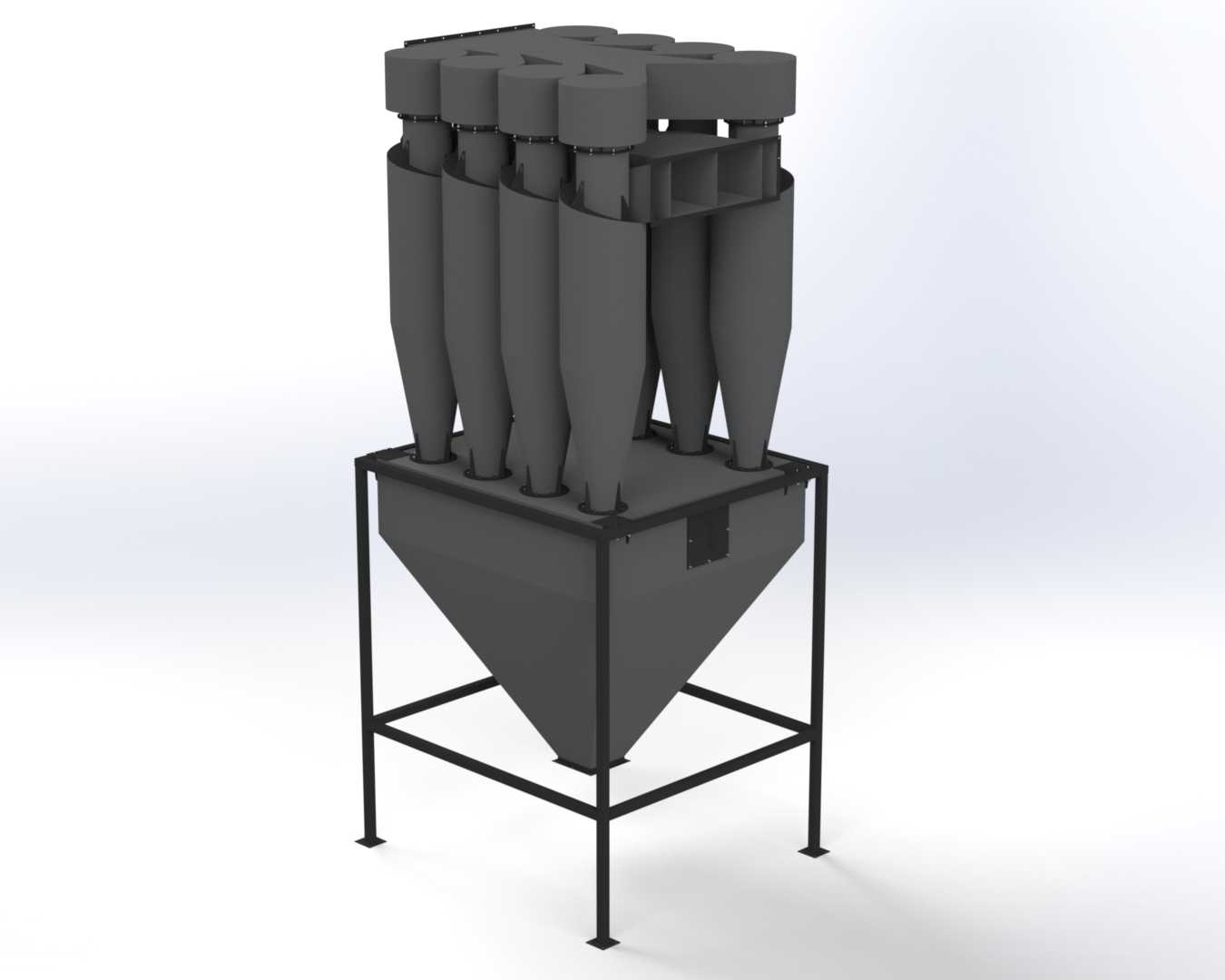

多筒组合式工业旋风分离装置结构设计

工业现场多筒旋风分离器最常出现的窜风漏灰问题，根源往往在单筒与下部集灰斗的衔接段设计偏差，这套结构在衔接法兰的位置做了内嵌式止口设计，没有采用常规平面对接法兰，避免现场安装时垫片偏移导致的接缝漏风，毕竟漏风率每提升1%，分离效率就会出现断崖式下跌，尤其是处理5μm以下细粉尘时，微小的负压差就会让已沉降的粉尘重新被气流卷走。上部8个旋风单筒采用错列式排布，没有做规整的矩阵排列，错开的进风口位置能让进气总管的气流均匀分配到每个单筒，不会出现靠近总管入口的单筒气流过载、远端单筒气流不足的偏流问题，每个单筒的排气管插入深度做了差异化微调，匹配对应位置的进气角度，避免相邻单筒的排气气流在顶部集气腔形成紊流内耗。下部的锥斗段没有采用直连单筒的设计，中间预留了120mm的沉降缓冲区，能让单筒下落的大颗粒粉尘直接落入锥斗底部，不会被相邻单筒的下行气流带起二次扬尘，锥斗的倾斜角度设为65度，比常规设计的60度更大，针对流动性差的纤维性粉尘、潮湿粉尘也能顺利滑落，不会在斗壁积灰搭桥。支撑框架采用方管焊接结构，四根主立柱直接延伸到锥斗下部的加强筋位置，没有把承重放在锥斗壁板上，避免满负荷运行时锥斗受重变形导致焊缝开裂，框架底部的可调脚杯能适配现场不平整的安装地面，保证设备整体垂直度偏差控制在千分之一以内，要知道旋风分离器的垂直度偏差过大，会让内部旋流场偏心，直接降低分离效率。顶部的集气腔做了圆弧过渡设计，没有采用直角拼接结构，减少气流在腔体内的阻力损耗，每个单筒的入口处都做了导向舌片，能让进入单筒的气流直接形成稳定的旋流，不需要额外的导流构件，减少了易损件数量。这套结构没有追求过度轻量化，所有壁板厚度都预留了2mm的腐蚀余量，针对含尘气流的冲刷磨损，在单筒锥体下部易磨段预留了可更换衬板的安装位，不需要整体更换单筒就能完成磨损维护，大幅降低现场运维成本。
