手动肘节式快速夹紧夹具结构设计

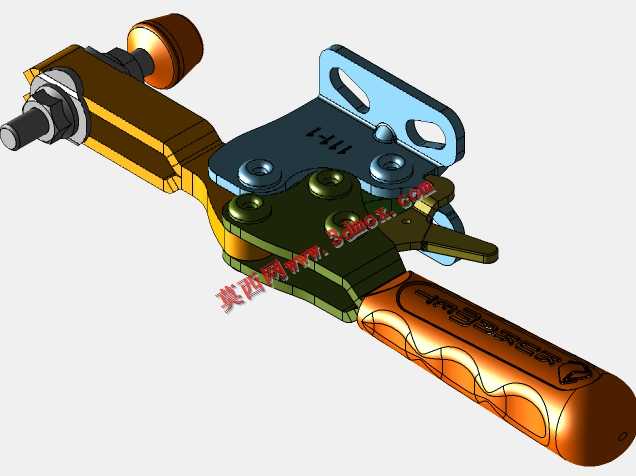

这款手动拨动式肘节夹紧结构，是工装夹具领域应用极为广泛的快速压紧部件，常见于机械加工工位的工件装夹、焊接工装的母材定位、装配流水线的部件固定、木质加工的板材压紧等场景，能够在频繁重复的装夹作业中大幅降低操作耗时，提升工位作业效率，相比传统螺栓压紧方式，单次装夹与松脱的操作时长可缩短九成以上，非常适配小批量多批次的柔性生产需求。

从实际用途来看，该结构依靠肘节机构的过死点锁止特性实现夹紧力保持，无需持续施加外力即可维持稳定的压紧状态，避免加工过程中因振动、外力触碰导致的工件移位问题，在焊接工位可抵御焊接应力带来的工件形变位移，在机加工工位可承受铣削、钻削过程中的切削力冲击，在装配工位可快速固定待装配件保证装配对位精度。操作时仅需扳动带防滑纹理的握持手柄，即可完成夹紧与松脱动作，单手握持即可操作，对操作人员的力量要求极低，长时间重复操作也不易产生作业疲劳。

从功能特性上看，该结构集成了压紧执行端、连杆传动组、锁止保持机构、安装固定座几个核心部分，前端的压紧螺杆带可调旋钮，可根据待压紧工件的厚度差异灵活调整压紧行程，适配不同高度尺寸的工件装夹需求；连杆组经过力学优化，将手柄端的输入力通过杠杆放大后传递到压紧端，仅需较小的操作力即可获得数百公斤级的夹紧力；锁止机构在手柄扳动到锁止位置后会越过机械死点，此时即使压紧端受到反向的工件弹力，机构也不会自行松脱，只有主动反向扳动手柄才能解除锁止，具备极高的使用可靠性。

设计思路上，该结构充分考虑了工业场景的耐用性需求，所有铰接销轴位置都做了耐磨强化设计，可承受数万次重复扳动而不出现明显的旷量；手柄部分采用贴合人手握持的曲面造型，表面做防滑纹理处理，即使操作人员佩戴劳保手套也能稳定握持施力；安装底座开设长条形安装孔，可灵活调整安装位置，适配不同工装台的安装孔位布局，无需额外定制转接板即可完成固定。

从安装边界与尺寸适配来看，该夹具整体结构紧凑，横向安装跨度适配多数常规工装台的T型槽间距，安装后压紧端的高度调节范围可覆盖0至50毫米的常见工件厚度，压紧臂的伸出长度可满足多数小型工件的压紧点位需求，安装时仅需通过螺栓穿过底座的安装孔固定在工装台面或专用工装上即可投入使用，无需复杂的调试步骤，投入使用的门槛极低。
