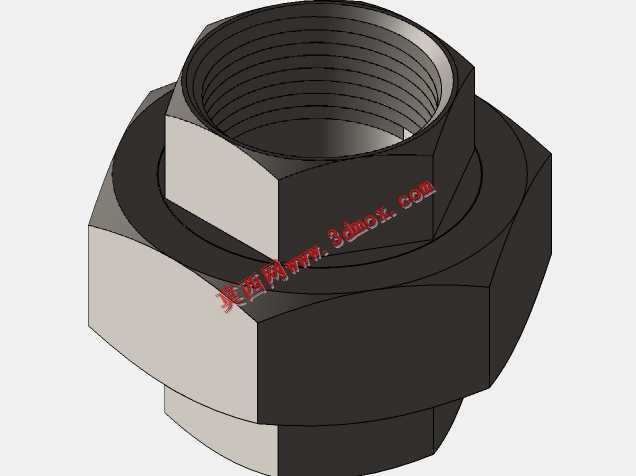

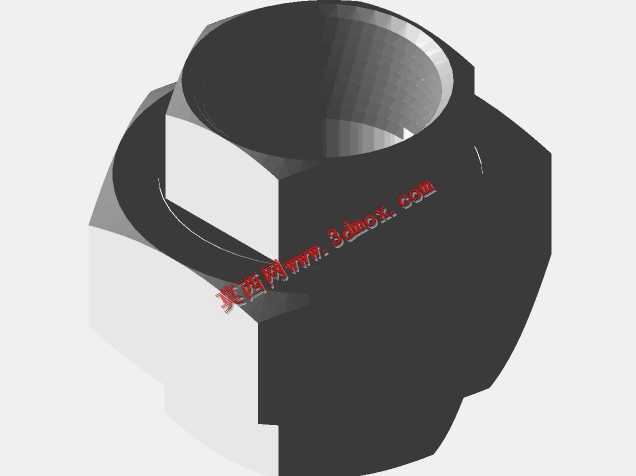

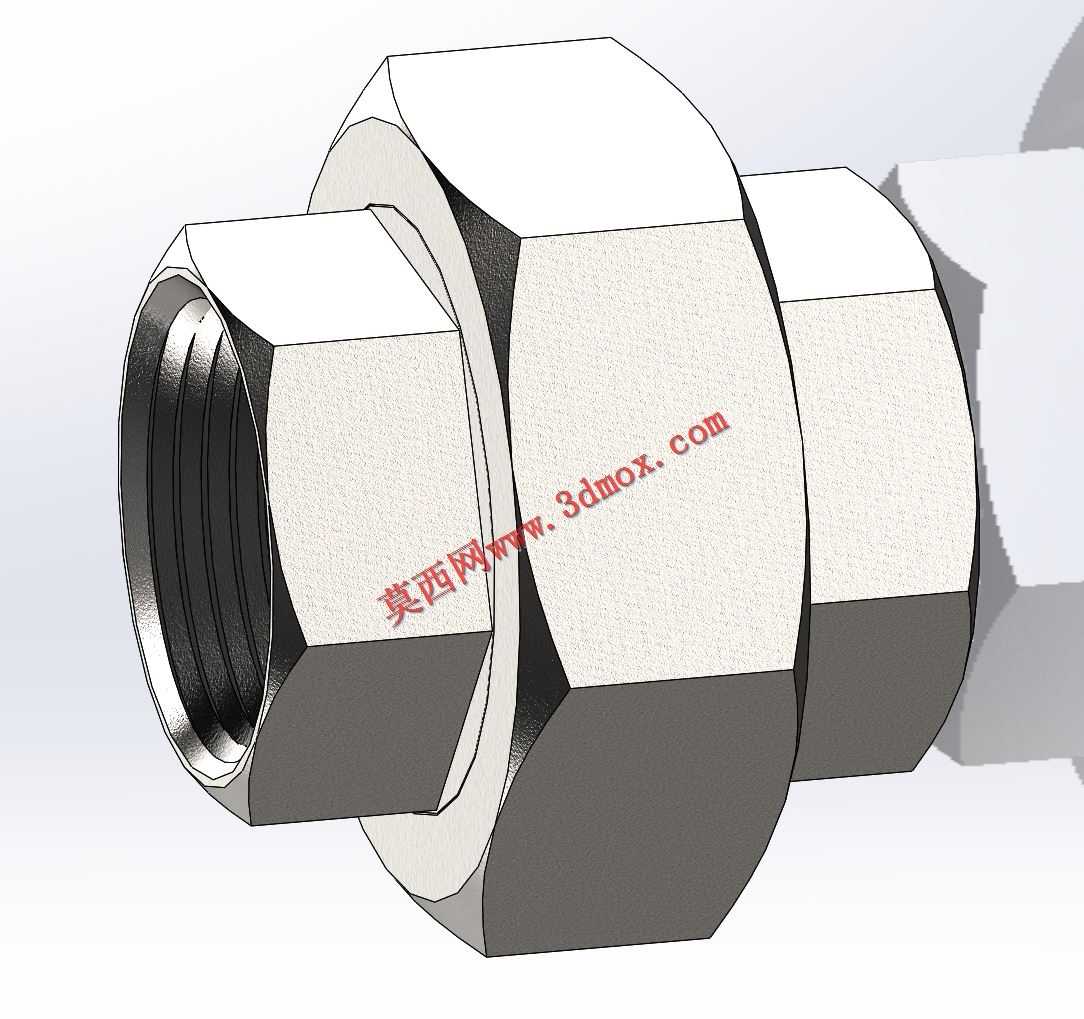

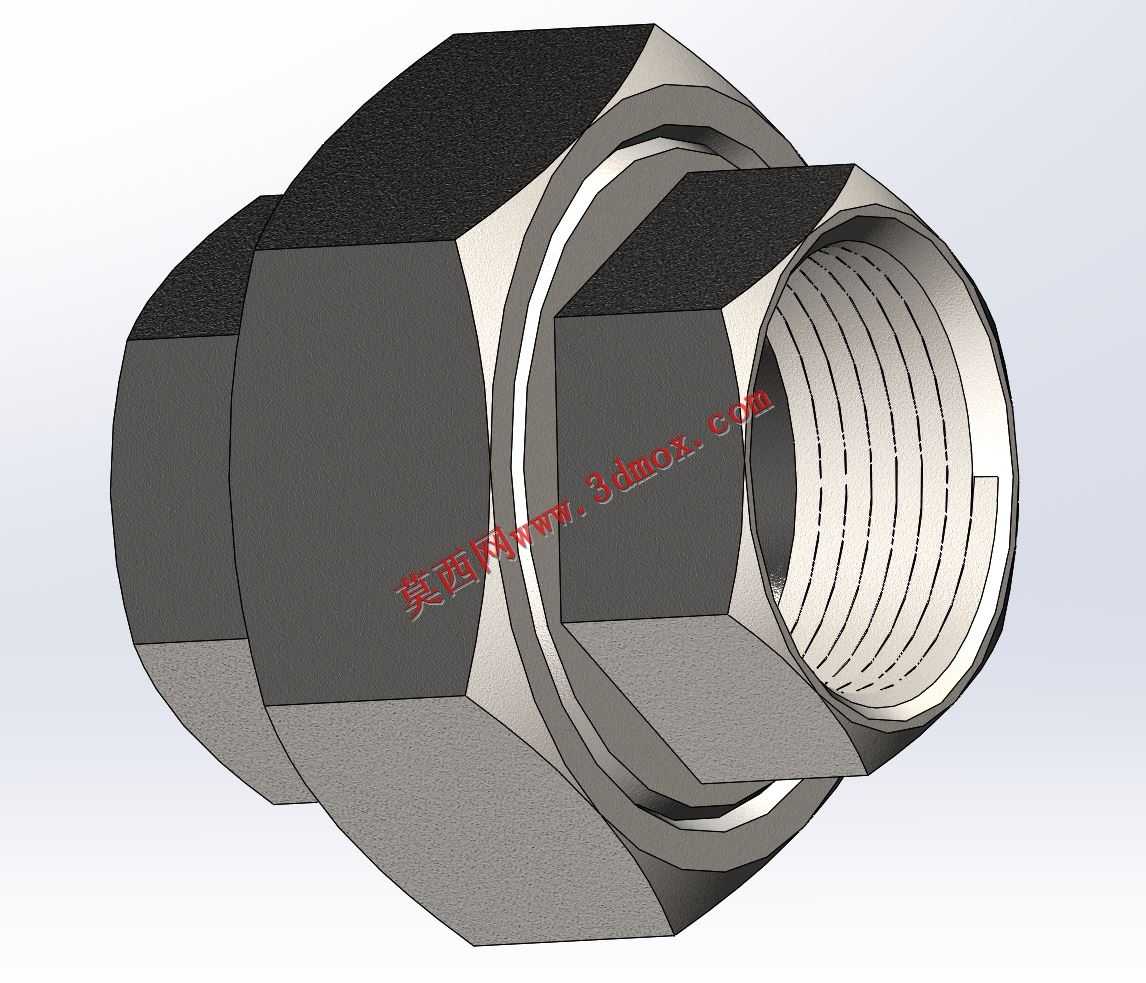

一英寸BSP螺纹不锈钢平面活接结构

这款不锈钢平面活接主要应用于工业流体输送管路、液压控制系统、民用给排水管路、化工介质输送管线等场景中，承担管路可拆卸连接的核心作用，在需要频繁拆装维护、管路对接存在角度偏差、后期需调整管路走向的工位上尤为适用，相比传统硬对接接头，它能在不扭转两端管路的前提下完成对接与拆卸，大幅降低管路拆装的施工难度，避免管路扭转带来的密封件损伤、管路应力集中等问题。产品采用1英寸规格的BSP螺纹作为连接端，BSP螺纹作为英制管螺纹的常用标准，在进口设备配套管路、外销工业设备、船舶液压管路中应用广泛，螺纹牙型加工精度符合密封管螺纹的配合要求，能在螺纹配合段形成初步密封屏障，搭配端面的平面密封结构，可在中低压流体输送场景下实现可靠的密封效果，杜绝介质渗漏问题。产品整体采用不锈钢材质加工，具备优秀的抗锈蚀能力与介质兼容性，可适配水、液压油、低压腐蚀性化工介质、蒸汽冷凝水等多种输送介质，能在潮湿、有弱腐蚀的工况环境下长期稳定工作，不会像普通碳钢接头那样出现锈蚀卡死、密封面锈蚀渗漏的问题。从设计思路来看，这款活接采用三件式组合结构，分别为带内螺纹的承插端、带外螺纹的锁紧螺母、以及平面密封贴合端，两端分别对接对应规格的管路后，仅需旋转中间的锁紧螺母即可完成两端管路的拉紧对接，无需转动两端的固定管路，安装过程中不会对已布设完成的管路产生额外的扭转应力，能有效保护管路两端连接的阀门、仪表、泵体等精密部件不受扭转力损伤。外形上采用外六角的锁紧结构，可适配普通活动扳手、开口扳手等通用安装工具，无需专用工装即可完成拆装操作，安装边界上，接头的最大外径适配1英寸管螺纹的标准安装空间，六角对边尺寸符合通用五金配件的工装适配要求，端面密封面采用精加工平面设计，平面度与粗糙度满足密封垫片的贴合要求，可搭配橡胶垫片、四氟垫片、金属缠绕垫片等多种密封件使用，适配不同温度、不同压力等级的工况需求，接头内部流道采用等径设计，不会出现通径缩径问题，能最大程度降低管路内部的流体阻力，减少介质输送过程中的压力损失，避免流道突变带来的介质紊流、冲蚀等问题，延长接头整体的使用寿命。
