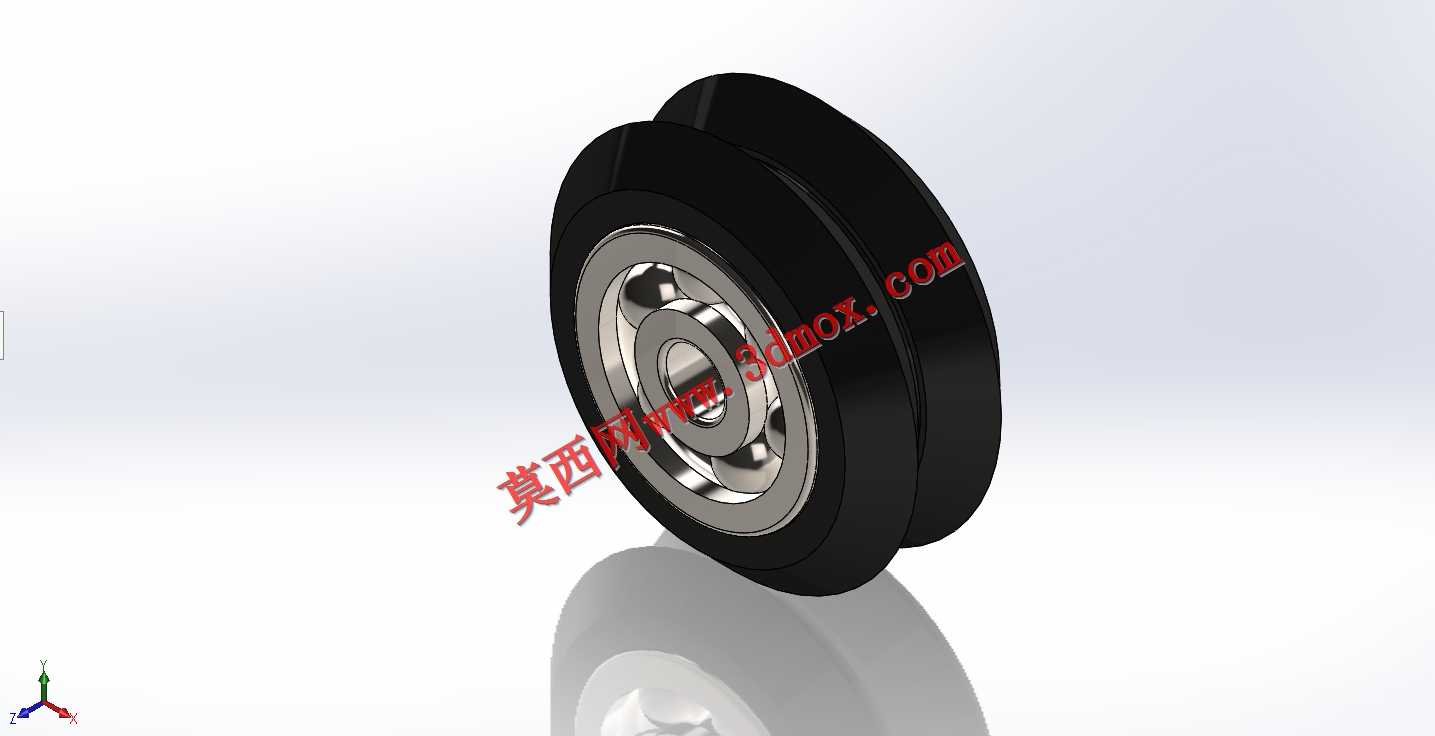

直径24mm带轴承V形槽导向滑轮结构

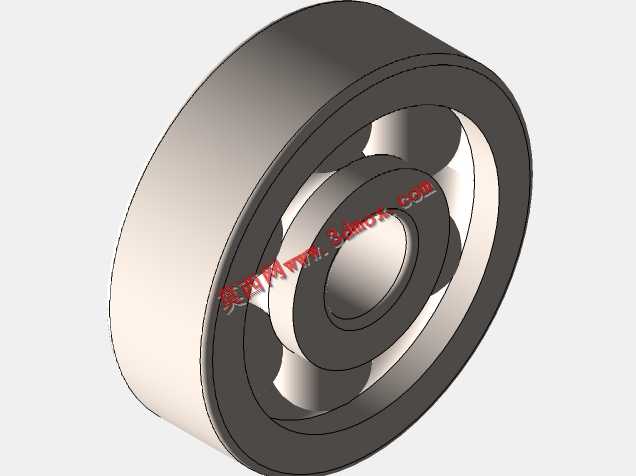

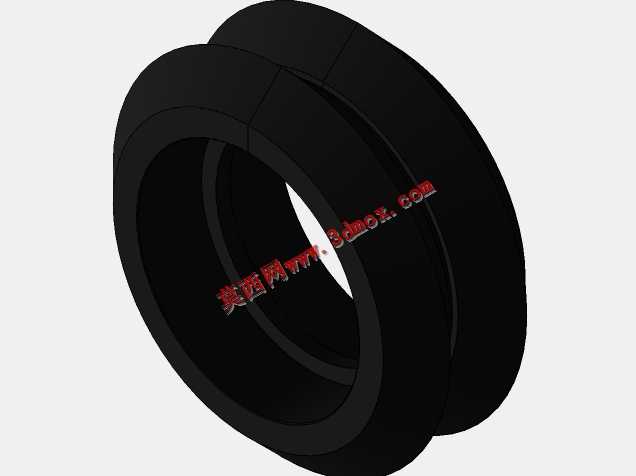

这款V形槽导向滑轮是直线传动导向场景中十分常用的基础传动部件，核心适配直径24mm的轮体规格，集成了标准滚动轴承结构，可直接配套对应截面的V型导轨使用，广泛应用在3D打印设备运动轴、轻型自动化输送线导向端、小型打印机走纸机构、滑动导轨限位组件、桌面级工装滑动平台等对低阻力滑动有明确要求的场景中，能够在往复直线运动过程中持续提供稳定的导向支撑，有效降低运动副之间的滑动摩擦阻力，减少运动过程中的卡顿与磨损问题。从实际使用的功能特性来看，这款滑轮采用V形截面的轮槽设计，轮槽角度经过适配校准，能够与同规格V型导轨的凸起截面完美贴合，在运动过程中不会出现侧向脱轨的问题，同时内置的滚动轴承直接作为轮体的旋转支撑，不需要额外加装轴套类配件，轴承内圈可直接穿装固定销轴完成安装，大幅简化了装配环节的零件匹配流程，轮体采用耐磨材质成型，长期往复运行下轮槽磨损量极小，能够长时间保持导向精度，不会因为轮槽磨损出现运动间隙变大、运行晃动的问题。在设计思路上，这款结构将轮体与轴承做了集成化处理，摒弃了传统滑轮需要额外压装轴承、选配挡圈的复杂装配逻辑，轮体的轮毂位置直接预留了标准轴承的安装位，轴承压装后与轮体保持同轴度，旋转过程中不会出现偏心抖动的问题，轮缘位置做了加厚处理，能够承受一定的径向载荷，满足轻型运动机构的负载需求。从安装边界来看，这款滑轮轮体外径为24mm，轮槽的开口尺寸适配常规的V型导轨规格，轴承内孔可匹配对应直径的固定安装轴，安装时只需要将滑轮穿装在固定轴上，两侧通过轴用挡圈或者轴肩限位即可完成固定，整体安装占用空间小，不需要预留过大的装配空间，非常适合在结构紧凑的小型设备内部布置。同时这款结构做了运动配合的适配验证，轮体旋转过程中与导轨的接触为滚动摩擦，运行阻力极低，即使是小扭矩的驱动结构也可以带动搭载该滑轮的运动平台平稳运行，在低速往复运动的场景下能够保持极低的运行噪音，不会因为摩擦产生额外的振动传递到设备主体上，能够有效提升配套设备的运行稳定性。
