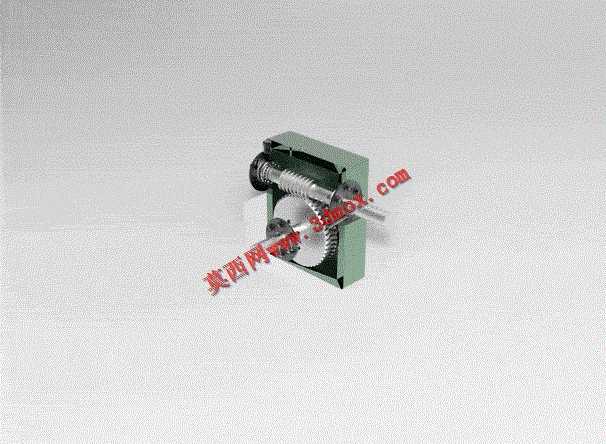

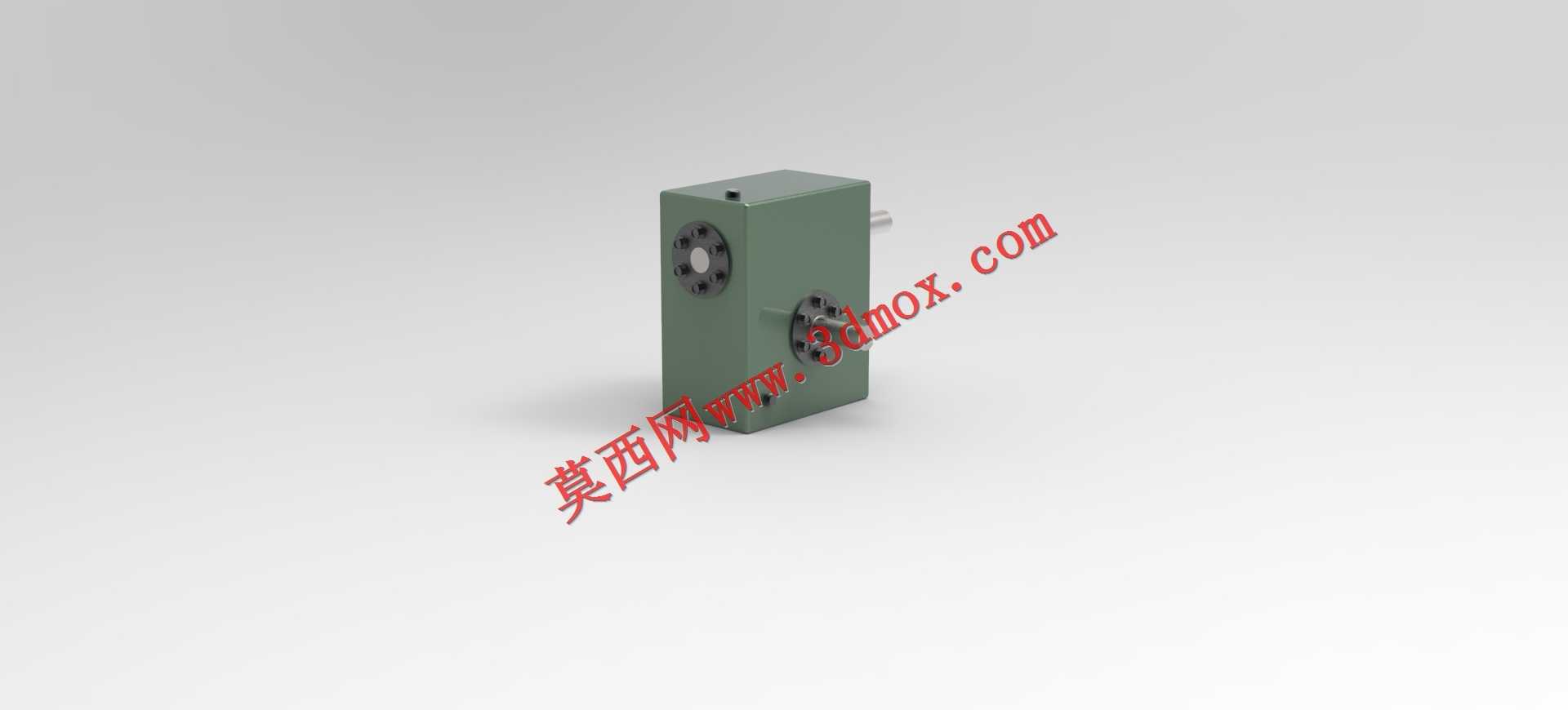

这款蜗轮蜗杆减速结构是机械传动系统中应用极为广泛的动力传递组件,核心作用是在输入轴与输出轴呈空间垂直交错的布局下,实现高传动比的减速增扭,同时完成90度的动力传输方向转换,适配各类需要低转速大扭矩输出的工业场景。在实际工业应用中,这类减速结构常被集成在输送线驱动端、小型自动化设备动力单元、食品包装机械传动模块、起重设备的微动进给机构、阀门电动执行器内部,以及各类需要精准控制转速、放大输出扭矩的中小型机械设备中,凭借单级即可实现大传动比的特性,替代多级齿轮减速的复杂结构,大幅缩减传动单元的整体占用空间。

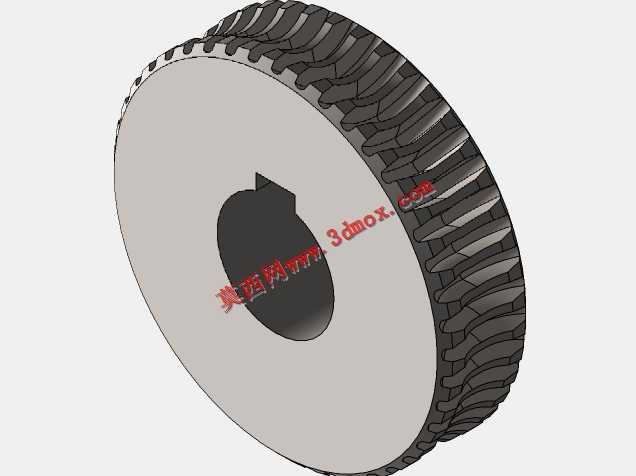

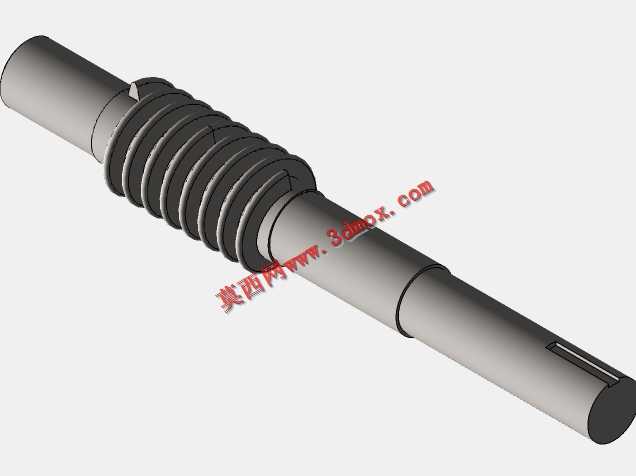

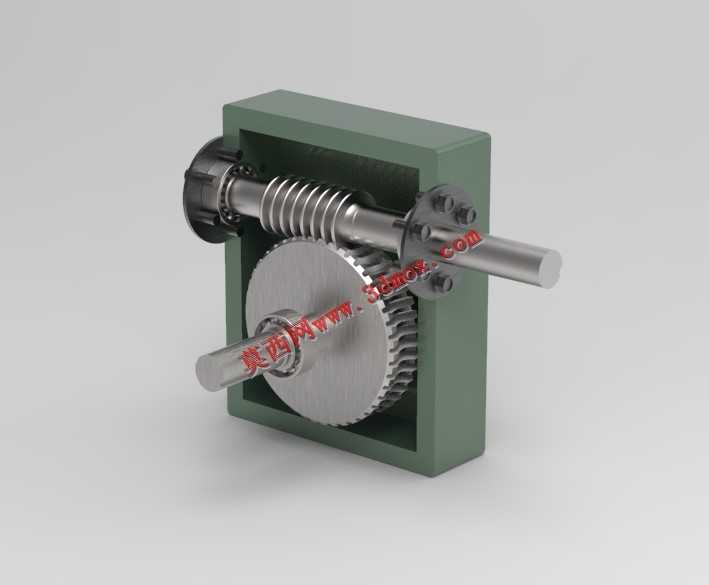

从功能特性来看,该结构采用钢制蜗杆搭配铜质蜗轮的经典配对方案,蜗杆表面加工有连续螺旋齿,与蜗轮的弧形齿面形成线接触啮合,相比交错轴斜齿轮的点接触传动,承载能力更强、传动过程更平稳,运行时的噪音与振动控制表现优异,同时具备反向自锁特性——即只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重、升降类设备中可以起到额外的安全防护作用,避免负载下坠引发安全事故。

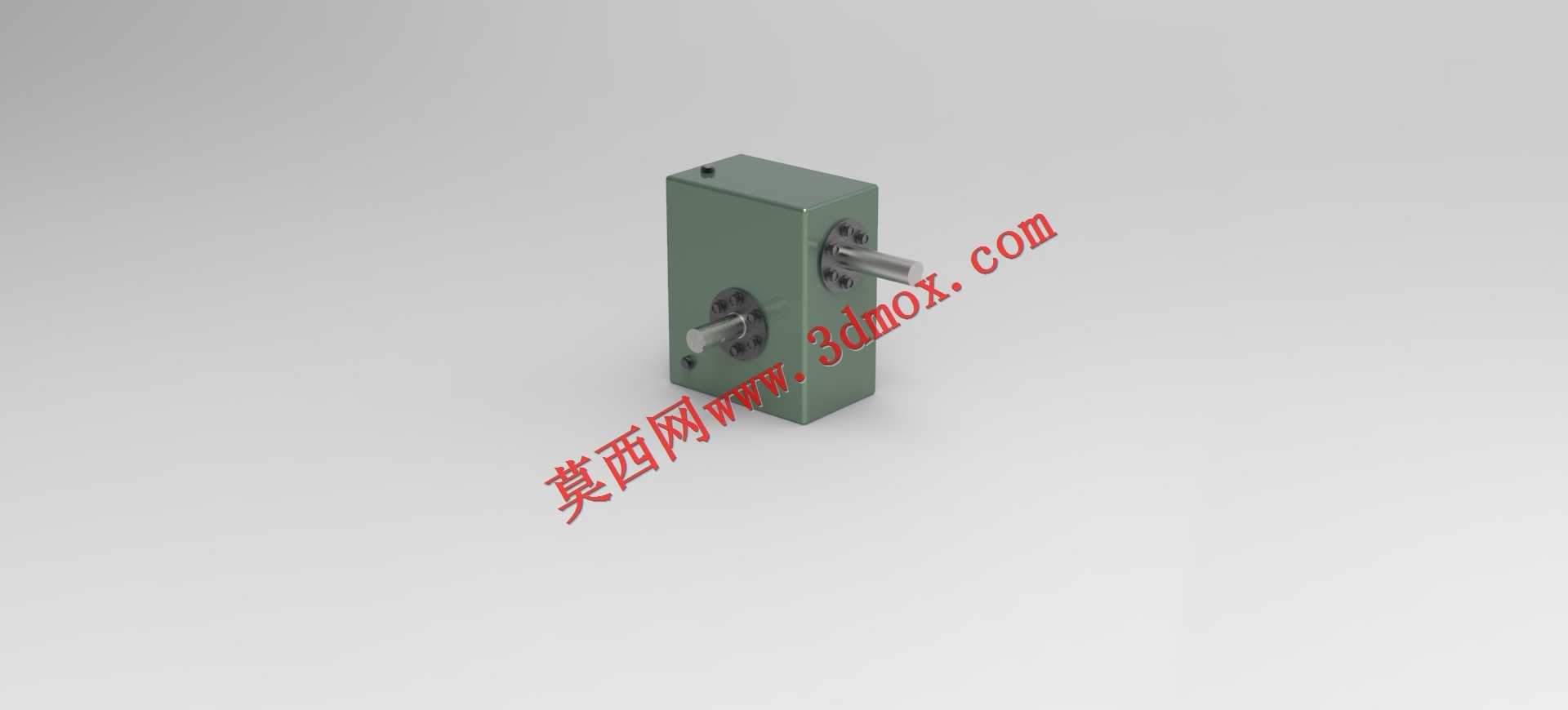

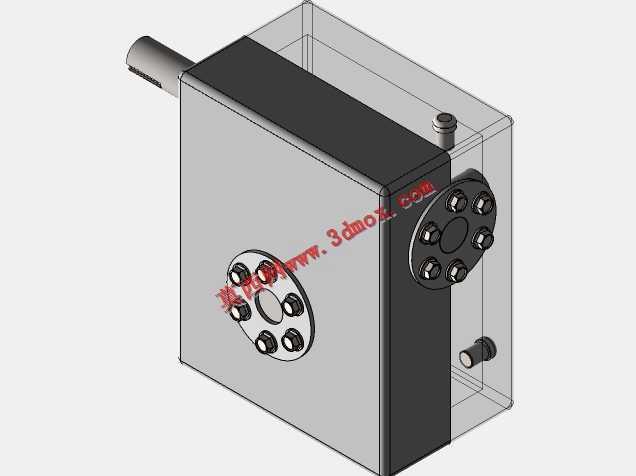

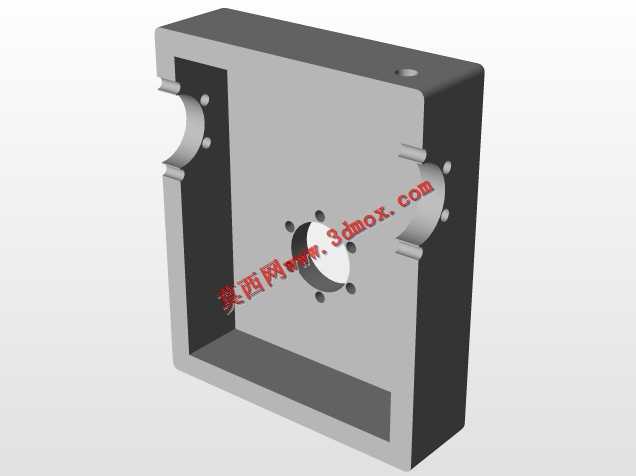

设计过程中,首先围绕目标传动比确定蜗杆的头数与蜗轮的齿数配比,单头蜗杆可以实现更大的传动比,满足低速大扭矩的输出需求,多头蜗杆则能提升传动效率,适配需要较高传动效率的场景;其次对箱体的安装边界做了规整化设计,整体采用方正的箱式结构,输入轴与输出轴的伸出端位置预留了标准轴承安装位,可适配常用规格的深沟球轴承与密封圈,既保证轴系转动的同轴度,也能避免箱内润滑脂泄漏,同时箱体的安装基面做了平整处理,预留的安装孔位符合通用安装尺寸规范,可直接固定在设备的安装机架上,不需要额外做转接适配。

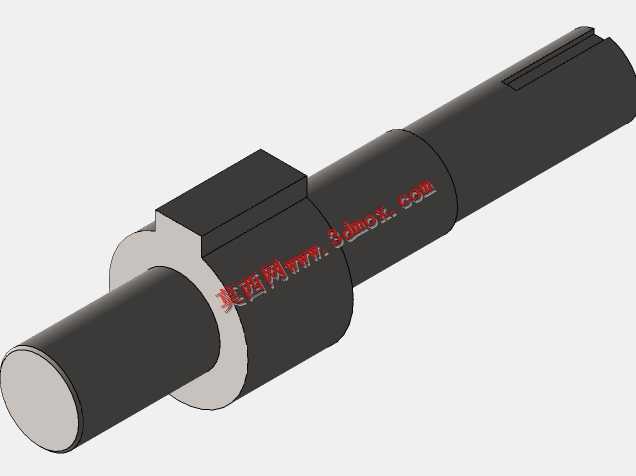

外形尺寸方面,该结构整体轮廓紧凑,输入轴与输出轴的中心距经过精准核算,保证蜗轮蜗杆的啮合侧隙处于合理区间,既不会因侧隙过大导致传动回程误差超标,也不会因侧隙过小出现卡滞、磨损加剧的问题;轴伸端的长度与直径符合通用传动接口标准,可直接通过联轴器、链轮或带轮与动力源、负载端连接,安装边界清晰,不会与周边设备部件产生干涉,能够快速集成到各类设备的传动系统中,缩短设备的设计与装配周期。
