轮式移动金属探测巡检小车结构

项目分类:机器人 发布时间:2022-03-28 ID:587854
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构
  • 轮式移动金属探测巡检小车结构

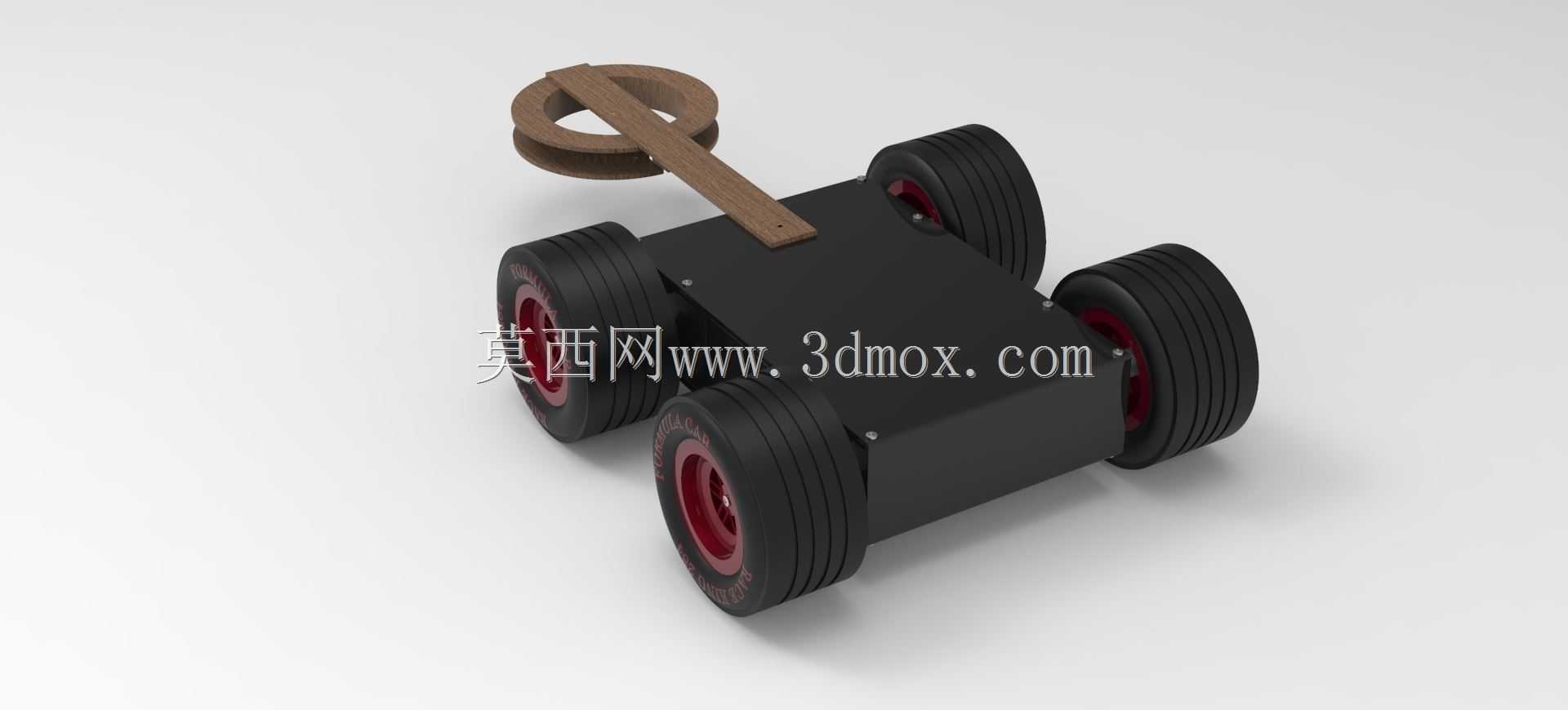

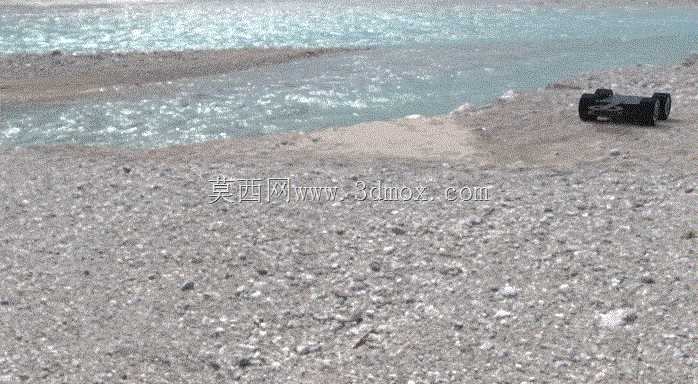

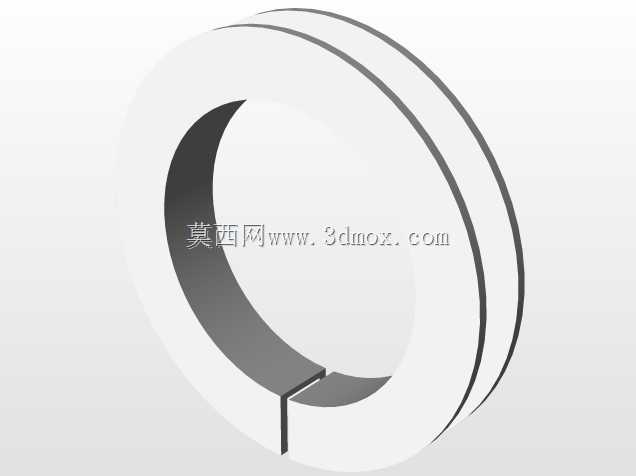

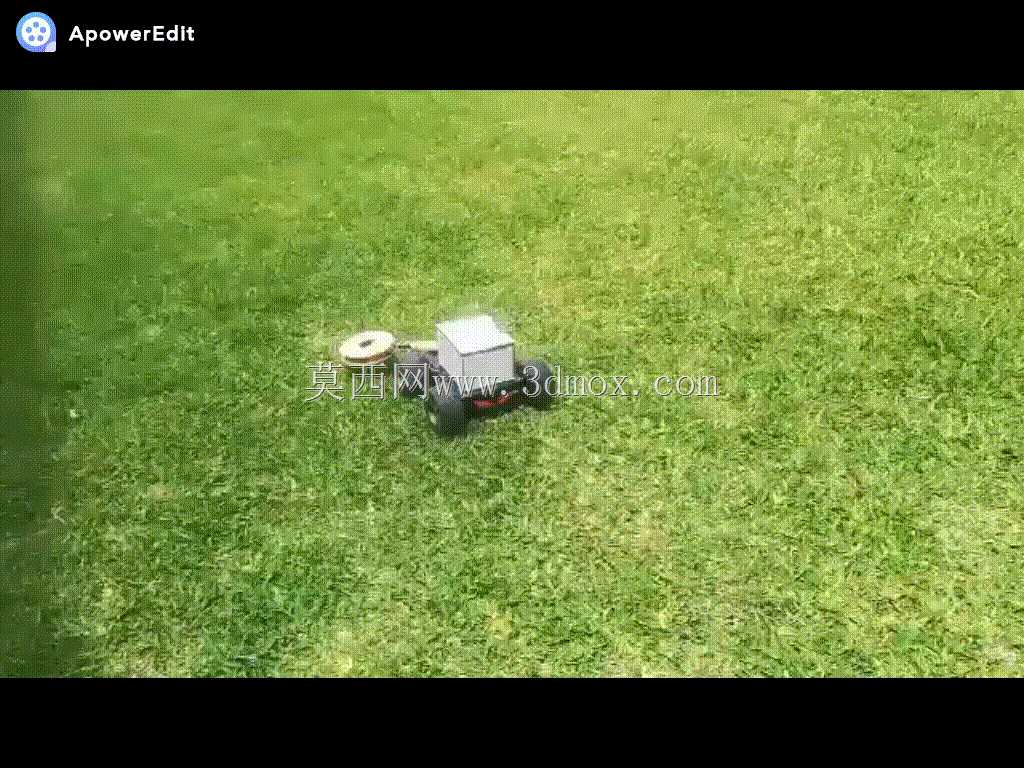

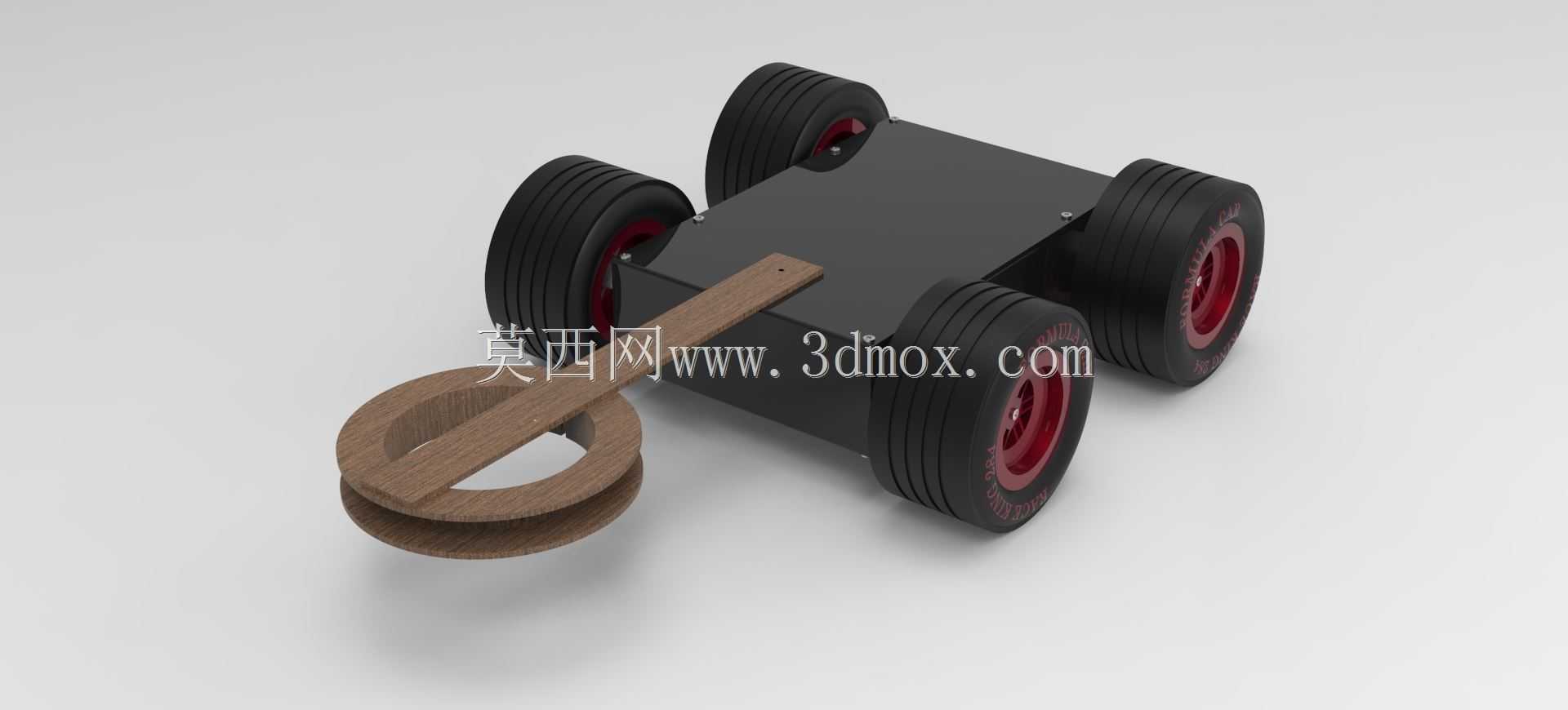

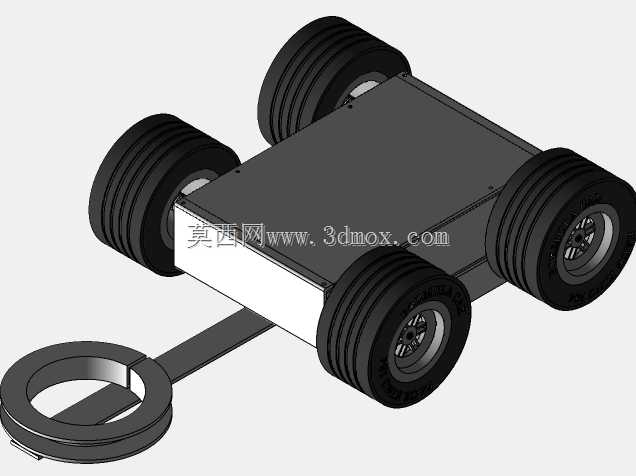

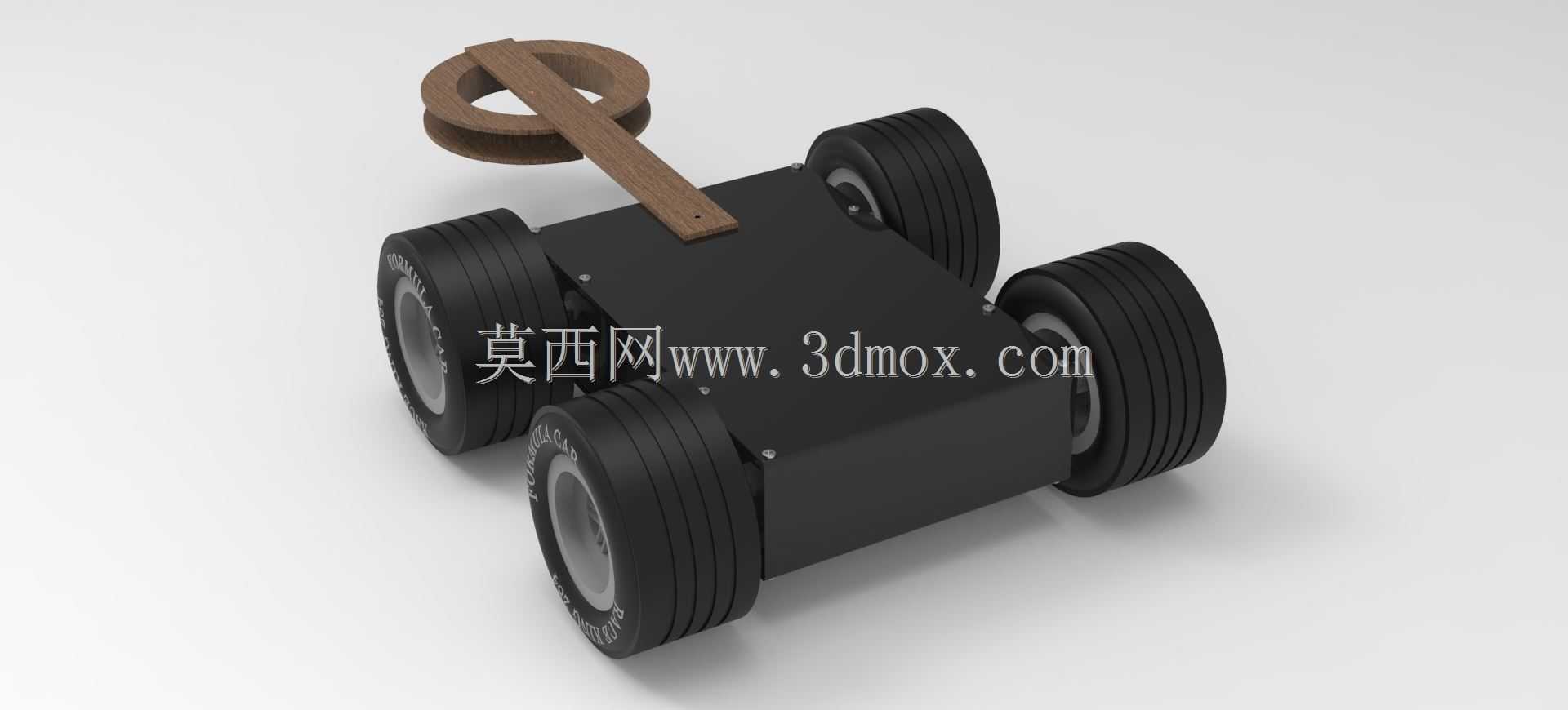

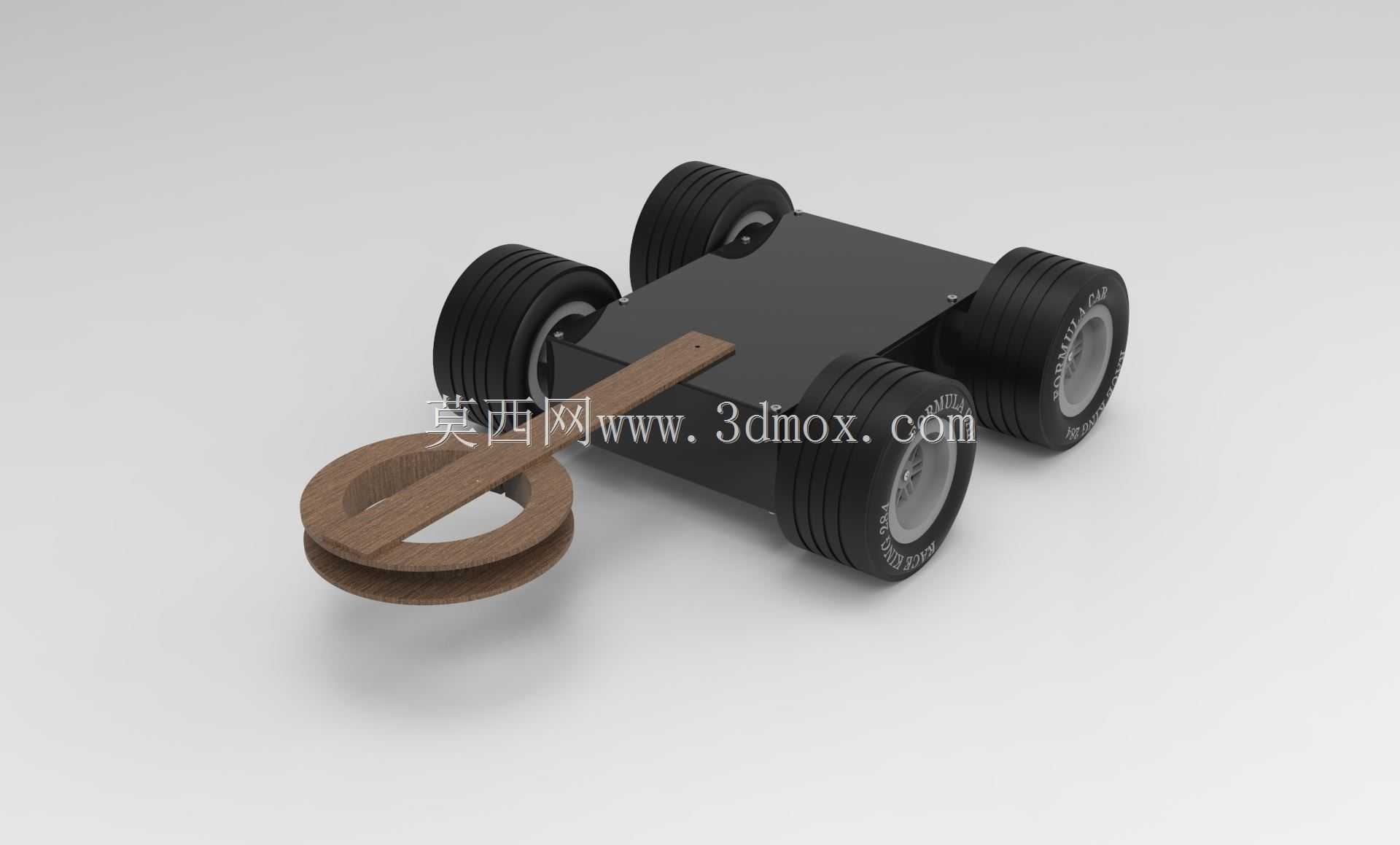

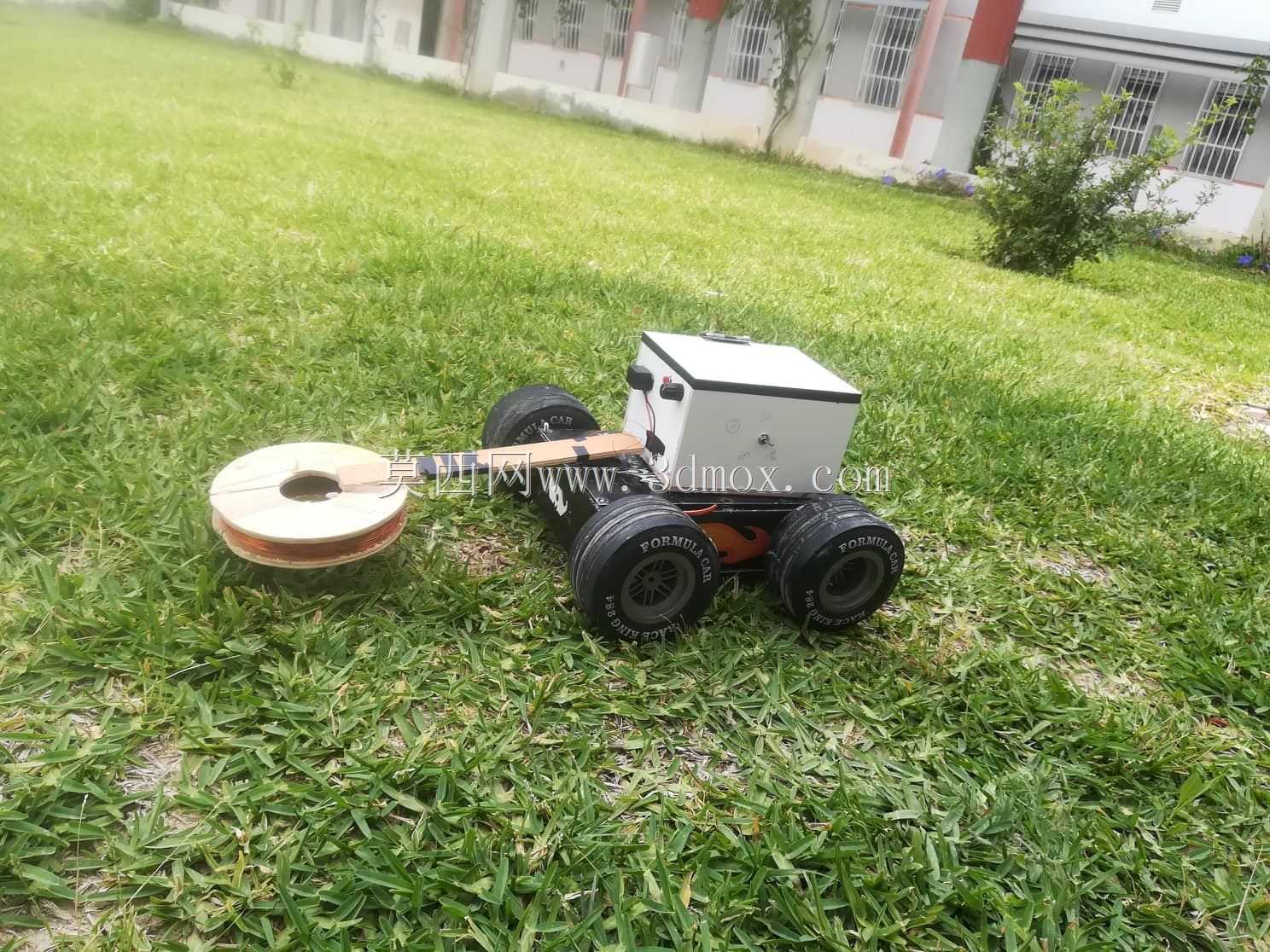

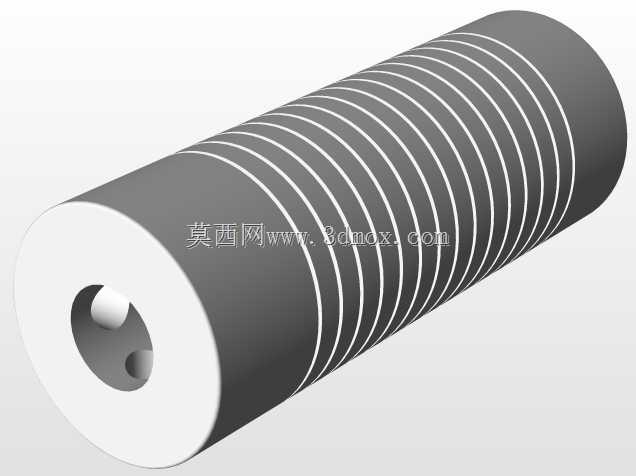

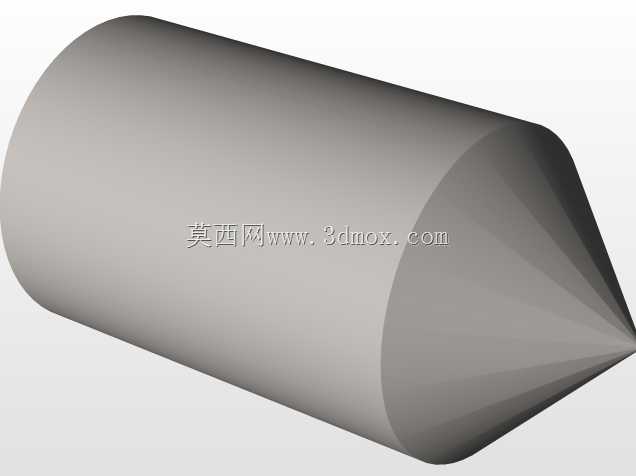

  该轮式金属探测装置的核心应用场景集中在厂区小件金属遗落排查、户外浅地表金属异物巡检、教学实验平台二次开发以及狭小通道内的金属目标搜寻。与手持式探测设备相比,轮式结构把探测端、行走底盘和承载箱体整合为一体,作业时不需要人员长时间持握探头,能够沿固定路线低速推进,探测线圈始终保持在相对稳定的离地高度,减少因人工摆臂造成的高度波动和误判。前端探测部分采用环形线圈加悬臂支撑的布置,悬臂从车体前部向前伸出,线圈位于悬臂最前端下方。这种外伸布局的直接作用,是让探测区域先于车轮到达目标位置,在车轮碾压或越过金属物之前完成识别;同时线圈与底盘主箱体拉开距离,可降低车体内部金属构件对探测场的干扰。悬臂与线圈的连接位置保留了简单的装配关系,

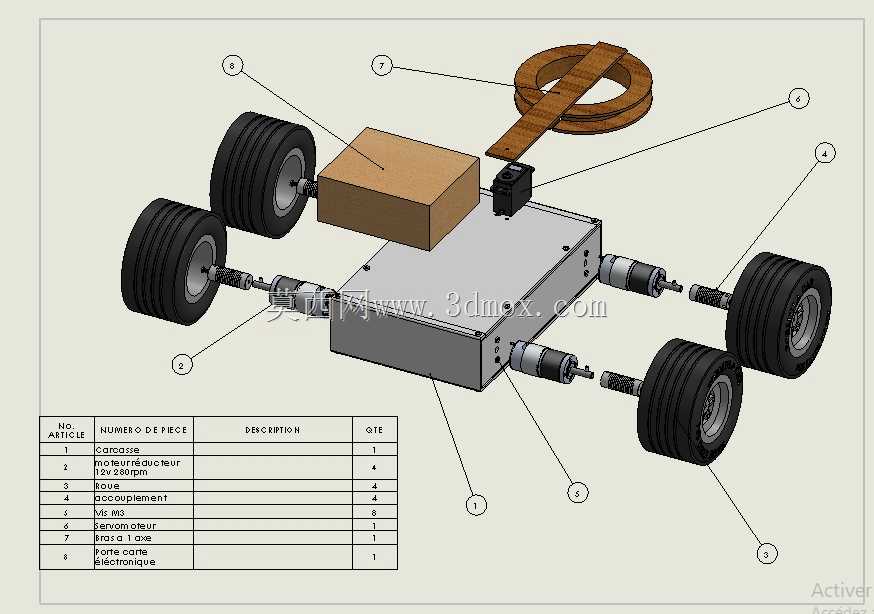

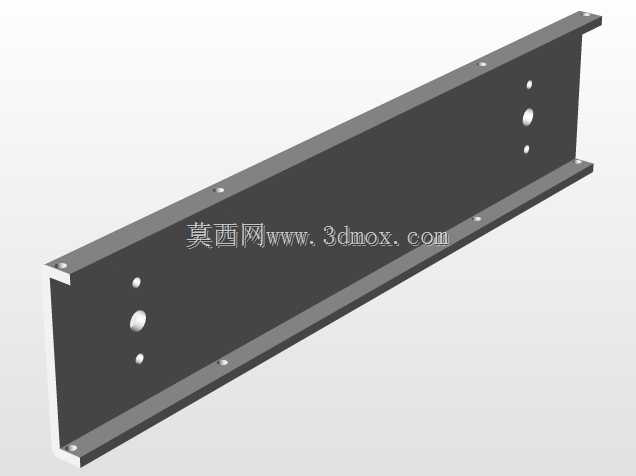

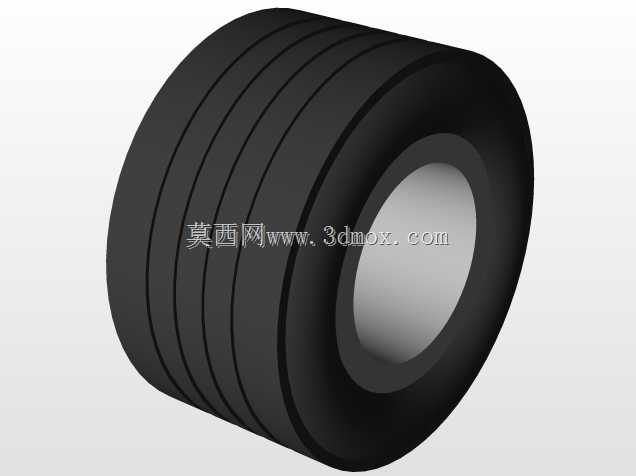

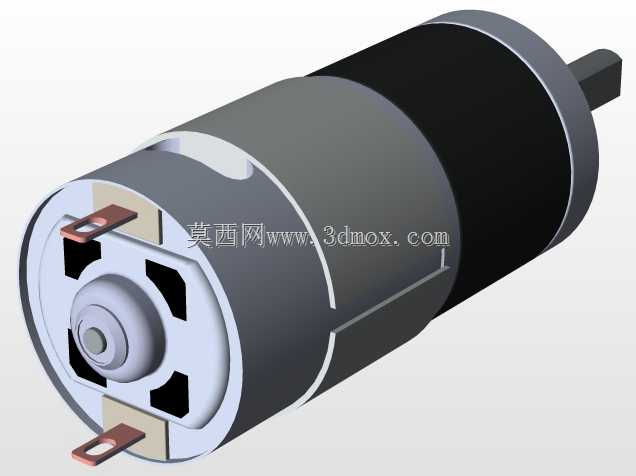

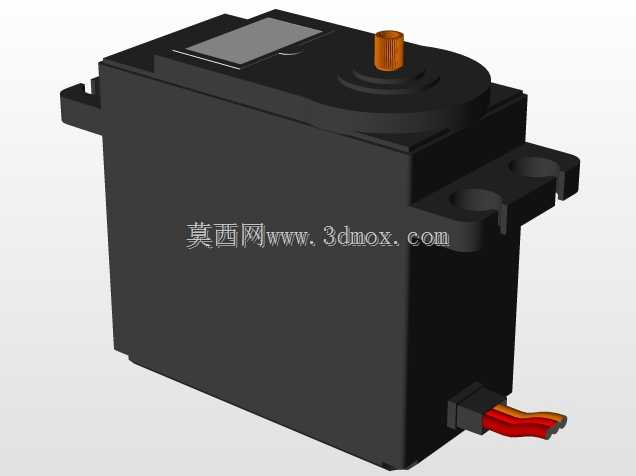

  实际改造时可以根据探测灵敏度要求调整线圈倾角,也可以在悬臂上增加配重或缓冲结构,避免小车越障时线圈直接磕碰地面。行走部分采用四轮独立外观的轮组布局,轮胎表面带有连续防滑纹路,轮辋内侧形成红色可视区域。从结构边界看,四个车轮分别布置在箱体四角附近,轴距与轮距都围绕中部箱体展开,使整车重心落在轮距包围区域内,直线行进时稳定性较好。轮胎外径大于箱体下边缘离地高度,能够越过车间地坪缝隙、碎石路面和浅缓凸起;轮宽较大,在松散地面上的接地压强更低,不容易出现单侧下陷。底盘主箱体为近似长方体封闭结构,上表面平整,侧面预留车轮安装位。箱体内部可容纳电池组、控制板、信号处理模块和走线空间,封闭外形能够阻挡日常巡检中的粉尘和飞溅水滴。

  箱体边角做了简化处理,车轮轴从侧部接入,装配关系清晰,便于在三维环境中检查运动干涉:车轮转向或滚动时,胎面与箱体侧壁之间留有均匀间隙,悬臂固定端位于箱体前侧上部,不会与前轮转动范围发生重叠。尺寸规划上,整车长度由前端线圈外沿到后轮后缘决定,宽度由两侧轮胎外侧面限定,高度则受轮胎半径和箱体高度共同控制。由于探测线圈位于最前端且低于箱体上表面,小车在低矮设备下方穿行时,最先通过的是线圈和悬臂,箱体高度需要与现场通道净空匹配;若用于设备底部巡检,可进一步压低箱体厚度并缩小轮径,若用于户外粗糙地面,则应加大轮胎外径并抬高箱体下沿,防止石块撞击底板。从功能实现逻辑看,锰磁感应类探测单元对附近金属引起的场变化进行采集,

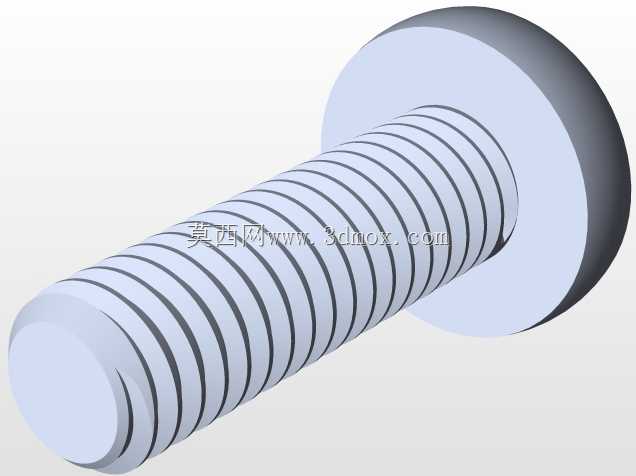

  信号经处理后可反馈至行走控制系统,实现报警、停车或标记点位。结构设计上没有采用复杂的悬挂系统,而是依靠轮胎自身形变吸收小幅振动,这种取舍适合低速探测场景:速度越低,路面冲击对线圈信号稳定性的影响越容易控制,同时零件数量更少,维护时只需清理轮胎纹路和检查悬臂紧固状态。建模过程中需要重点关注三类边界:一是探测线圈与地面的工作距离,该距离直接决定有效探测范围,悬臂长度和安装高度要共同约束线圈位置;二是车轮与箱体的包络空间,轮胎在受压形变、装配公差和转向偏移时都不能摩擦箱体;三是前部悬臂的受力状态,线圈自重和轻微碰撞会在悬臂根部产生弯矩,固定螺钉数量、接合面面积和材料厚度都要与之匹配。整车没有外露的复杂传动细节,外观简洁,各模块分区明确:中部箱体负责承载与防护,四轮负责移动,前端悬臂负责把探测环送入目标区域。这种模块化思路也方便后续扩展,例如在箱体上方增设通讯模块、在尾部加装电池仓、或把前端探测环更换为不同直径的线圈,以适应大颗粒金属快速筛查或细小金属高精度探测两类不同任务。
