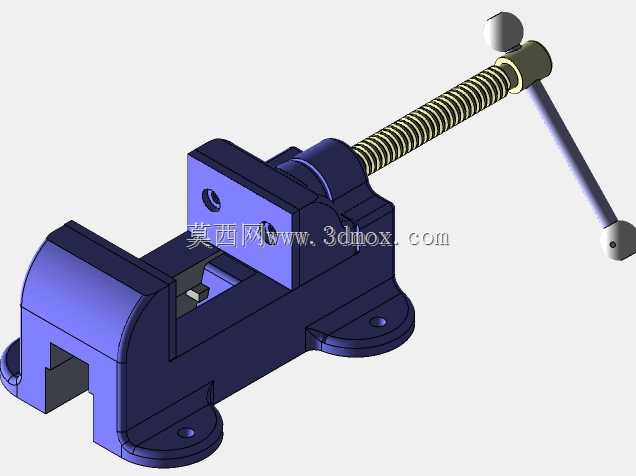

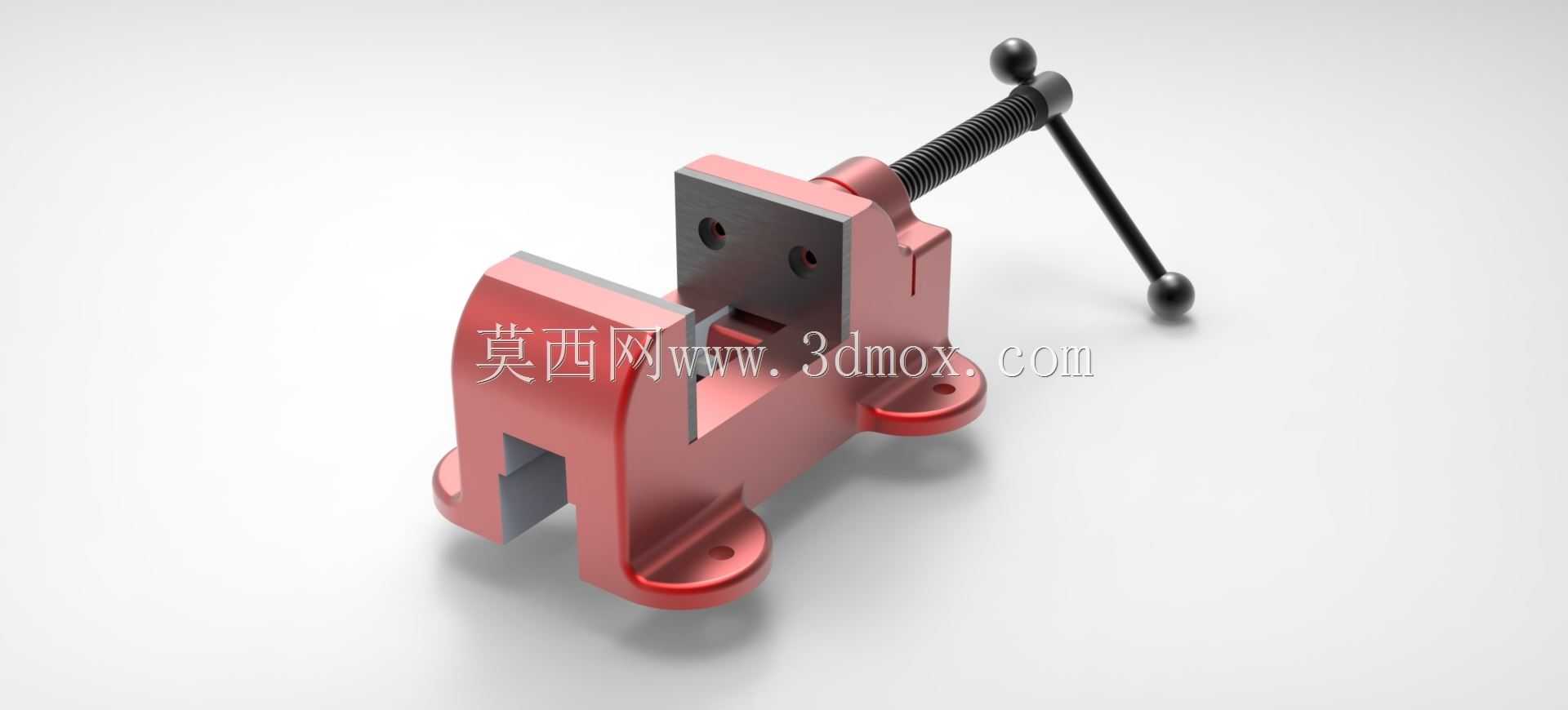

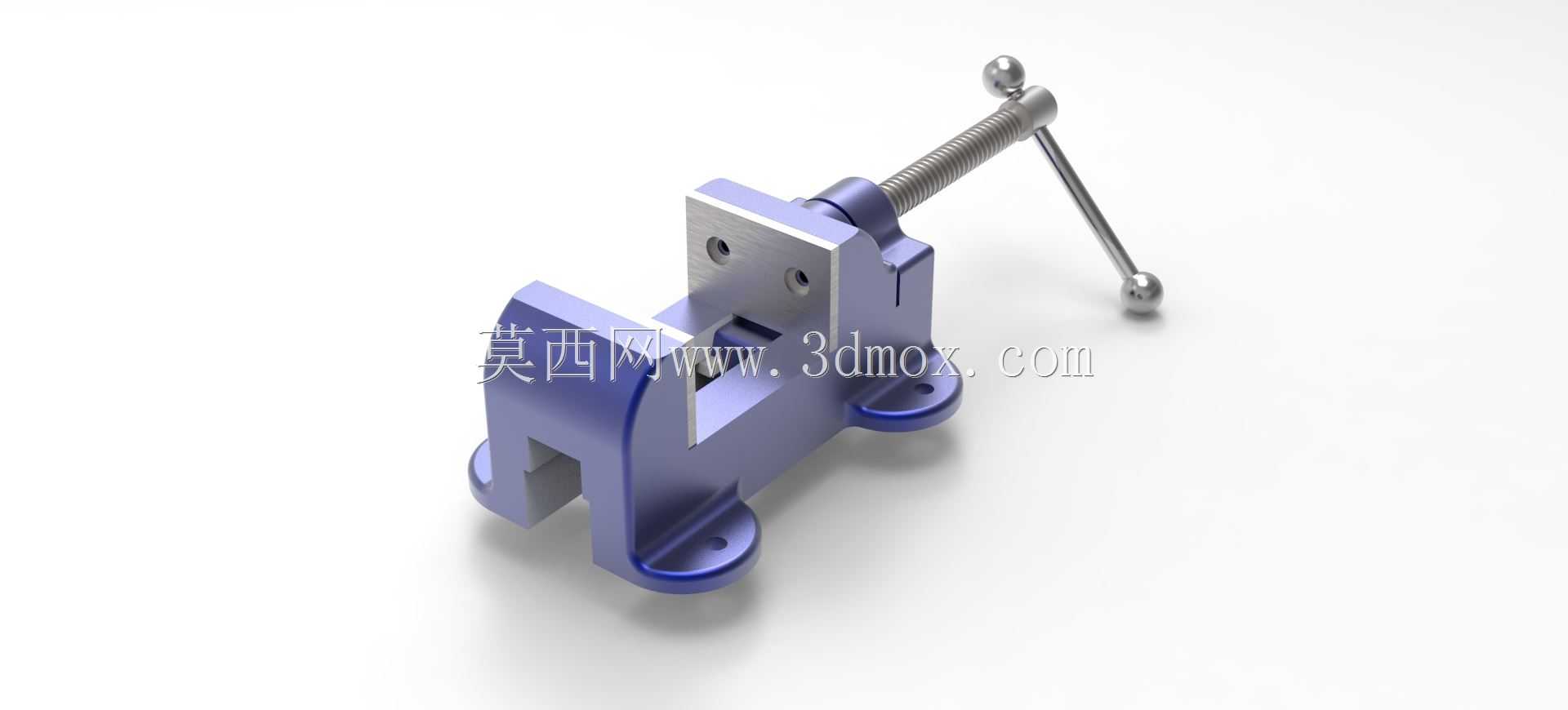

在常规金工实训、小型零件铣削、钻孔、装配修整以及样件打标工位上,这类机用台虎钳承担着最基础也最关键的定位约束作用。它不像多工位液压夹具那样追求高节拍自动夹紧,却以结构简单、维护成本低、夹持范围可调、对作业环境适应性强的特点,长期出现在维修台、检测台、轻型加工中心副工位以及教学实训场景中。对于三维结构设计人员而言,拆解这类机构的价值不在于复刻一个外观,而在于理清固定钳身、活动钳身、丝杠、螺母、手柄、护片、底座安装孔之间的配合关系,理解手动夹紧力如何通过螺纹副转化为稳定的法向夹持力。

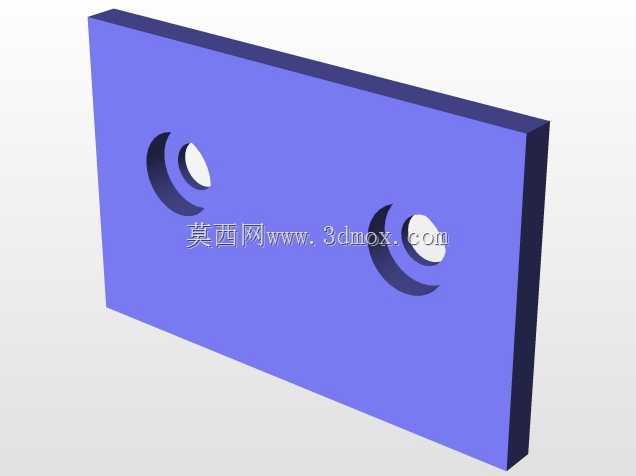

从实际使用边界看,钳口闭合后可形成刚性夹持区,张开行程由丝杠有效旋合长度决定,活动钳身沿固定钳身导轨面做直线往复运动。导轨间隙直接影响夹持对中性与重复定位精度:间隙过小,粉尘和切屑进入后容易卡滞;间隙过大,夹紧时活动钳口会出现上抬或偏转,导致被夹工件底面与工作台面不平行。设计时通常在钳身导轨配合面预留研配余量,并通过侧面锁紧或楔形结构控制窜动。钳口板多采用可更换形式,表面加工齿纹以增大摩擦,夹持软质或精加工零件时可换装铜质、铝质或尼龙护口,避免压伤已加工表面。

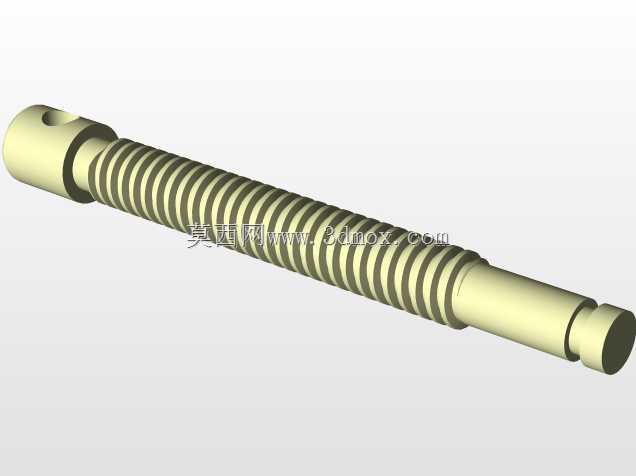

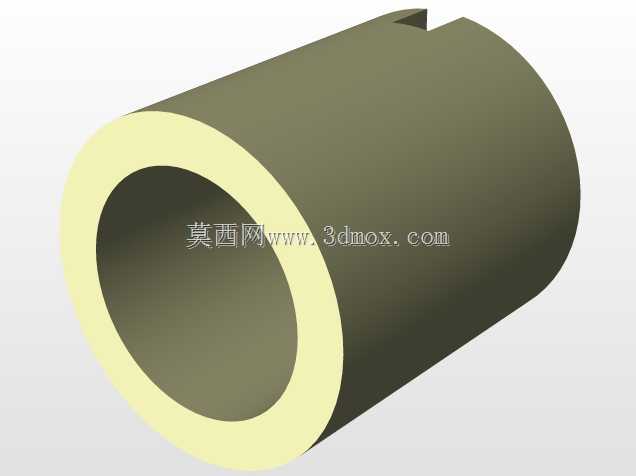

丝杠传动是这套机构的核心。梯形螺纹相比普通三角螺纹更适合传力,自锁性能较好,夹紧后不易因振动松脱。丝杠一端通过台阶、垫圈或销结构限制轴向窜动,使其只能旋转而不随活动钳身移动;与之配合的螺母固定在活动钳身内部,将旋转运动转换为直线进给。手柄穿过丝杠端部孔,两端配钢球或握把,利用力臂放大手动扭矩。工程上需要注意手柄长度并非越长越好:过长会使操作者施加过大夹紧力,造成丝杠过载、钳口变形,甚至使薄壁工件受压凹陷;过短则夹紧不足,在铣削振动中产生位移。合理的手柄直径与长度应匹配钳口宽度、额定夹持力和普通成人操作力矩。

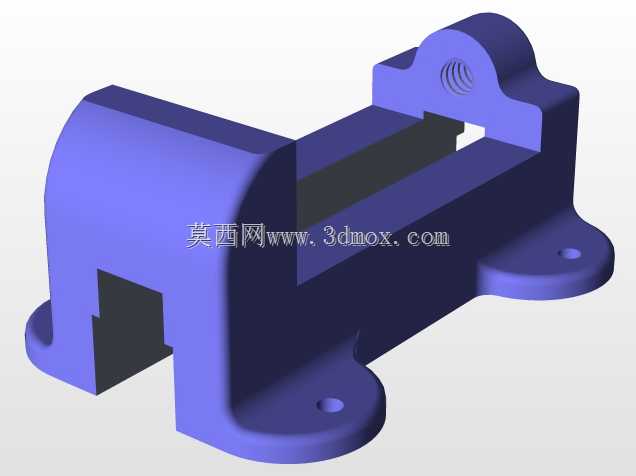

固定钳身与底座通常做成一体或通过可靠止口连接,底部两侧带安装耳,耳上开设螺栓孔。安装时需将底面清理干净,再用T型螺栓或内六角螺栓固定在机床工作台、铸铁平板或木质钳工桌上。两个安装孔的中心距决定了它能否直接适配标准T型槽间距;底座高度则影响工件被抬高后的加工可达性。若用于钻床,钳身高度过高会使钻头悬伸增加,刚性下降;若用于铣床,过低又可能干涉刀柄或压板。因此在三维建模阶段,不能只关注钳体外形,还要把工作台T型槽、刀具路径、压板空间和排屑间隙一并纳入校核。
从功能特性上看,这类台钳的优势在于夹持宽度连续可调,对矩形、圆形和不规则毛坯都有较好适应能力。夹持圆棒时,可在钳口板上开V型槽,使圆柱件自动对中;夹持薄板时,应让工件尽量贴紧钳口下半部,减少悬空;夹持已加工面时,则需借助软钳口或铜皮保护。活动钳身与固定钳身的夹持面需要保持较高平行度,钳口闭合后上下缝隙应均匀,否则在批量修配或检测中会引入角度误差。对于需要频繁换向的工位,还可在底座增加回转结构,通过刻度盘调整夹持角度,但回转副必然带来一定刚性损失,重切削场景更适合固定式底座。

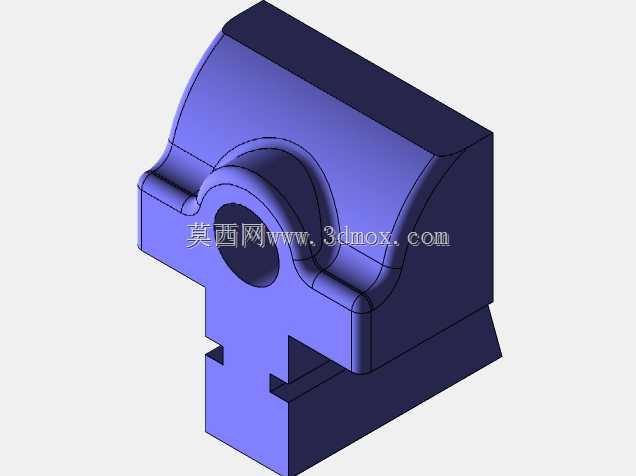

建模思路上,应先确定钳口宽度、最大张开量、钳口高度和底座安装孔距这几个主控参数,再自上而下建立丝杠轴线、导轨面和夹持面。固定钳身承担主要支撑,截面要兼顾减重与刚性,侧壁转折处设置圆角以避免应力集中;活动钳身内部需要容纳螺母并保留足够壁厚,前端承受夹持反力,后端与丝杠形成传动连接。各零件装配后,应检查丝杠全行程是否与钳身内腔干涉,手柄旋转是否碰到底座或工作台,钳口板螺钉是否沉入孔内,螺栓安装时工具是否有操作空间。对于工程图输出,还需标注导轨面平面度、钳口面对底面垂直度、固定钳口与活动钳口闭合平行度等关键形位要求。
在轻型铣削、钻孔、攻丝、打磨、胶合装配和尺寸检测中,台虎钳的稳定性直接决定作业质量。它不需要复杂的气液管路,也不依赖外部动力,操作者通过手感即可判断夹紧程度,这使它在小批量生产、设备维修和实验试制中具有不可替代性。理解这套机构,本质上是理解手动夹具中“力的放大、运动的转换、刚性的传递、定位的重复”四个基本问题;把这些关系在三维模型中表达清楚,比单纯追求渲染效果更有工程价值。
