方程式赛车风格机器人行走轮

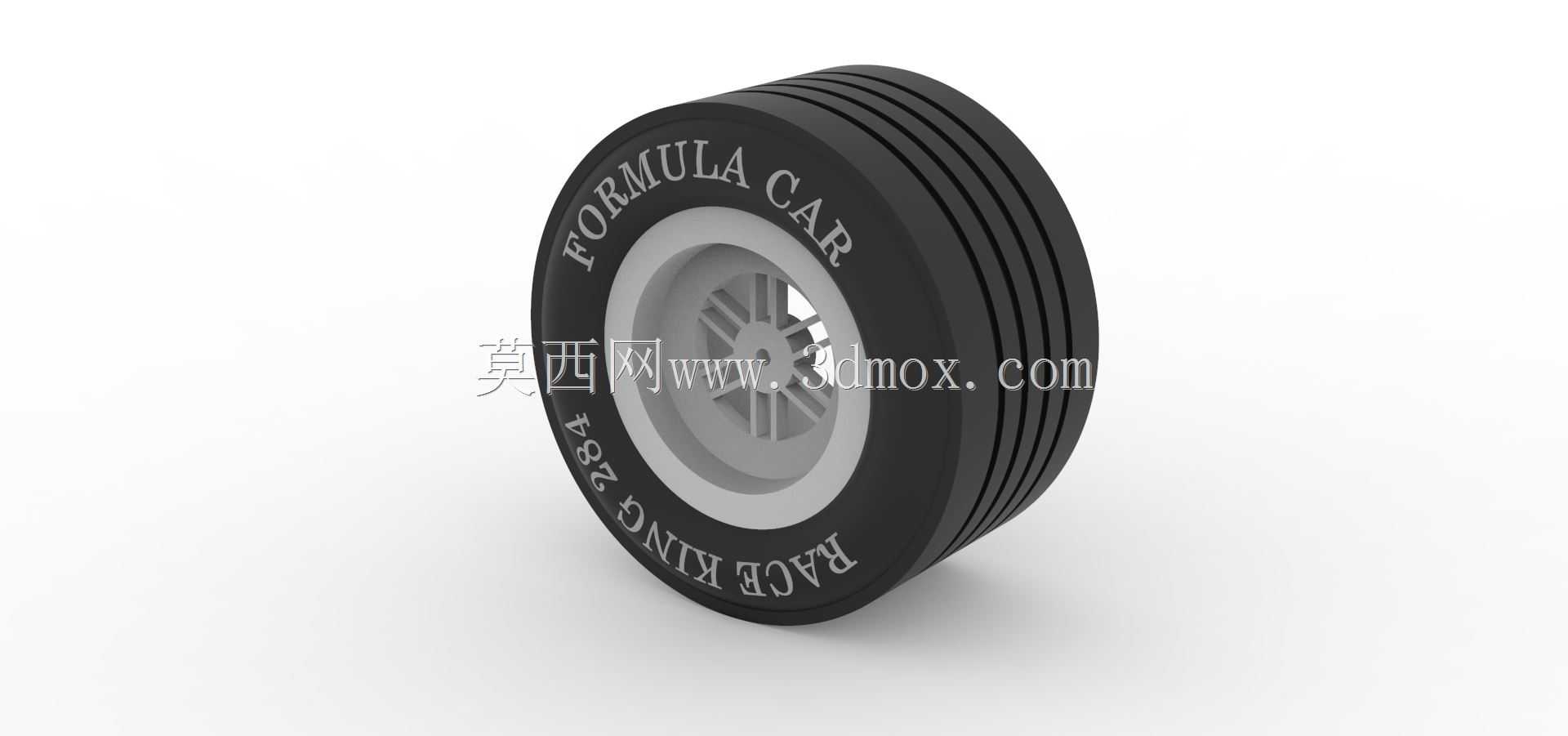

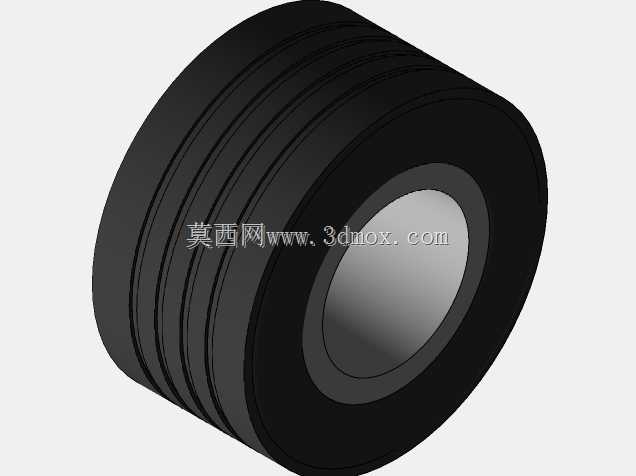

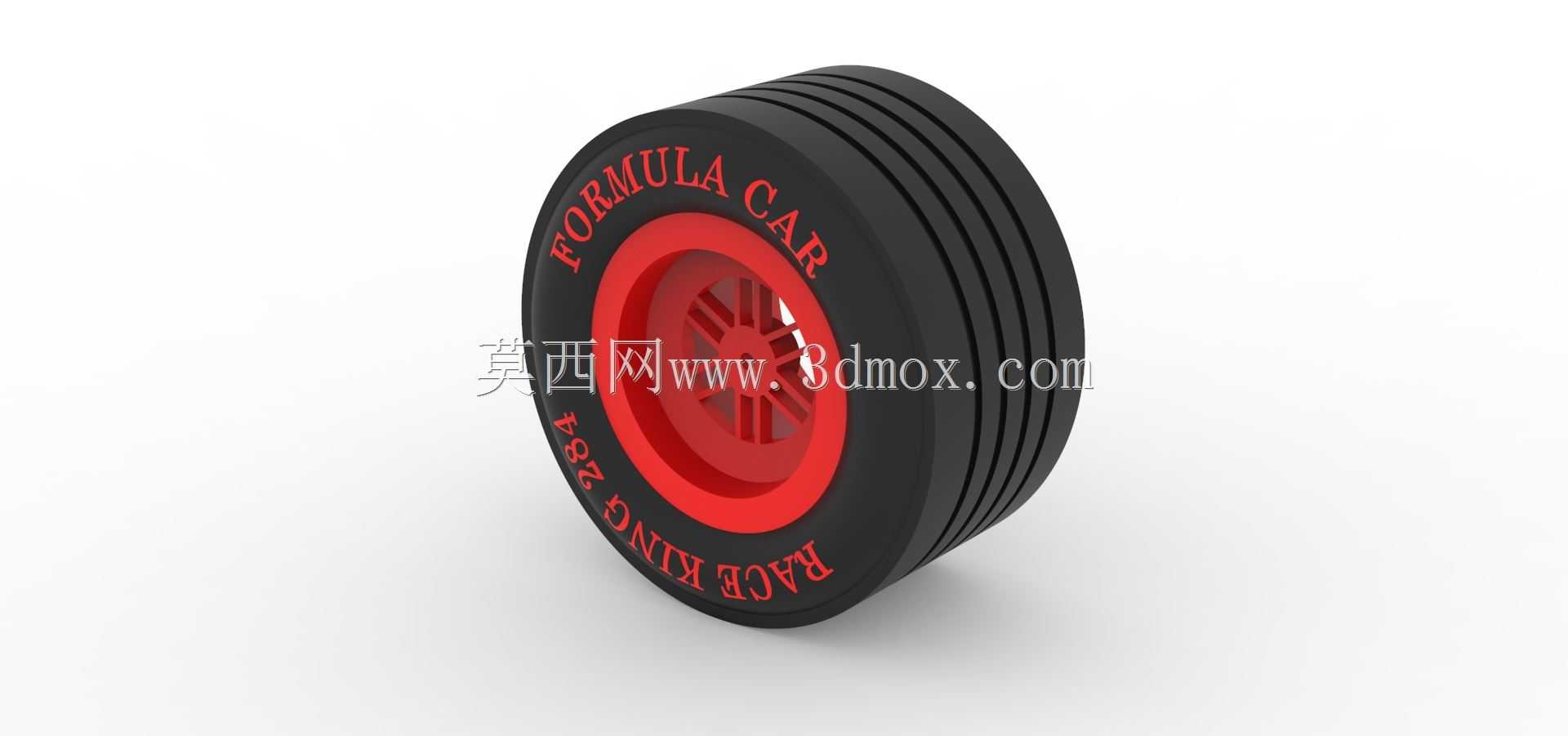

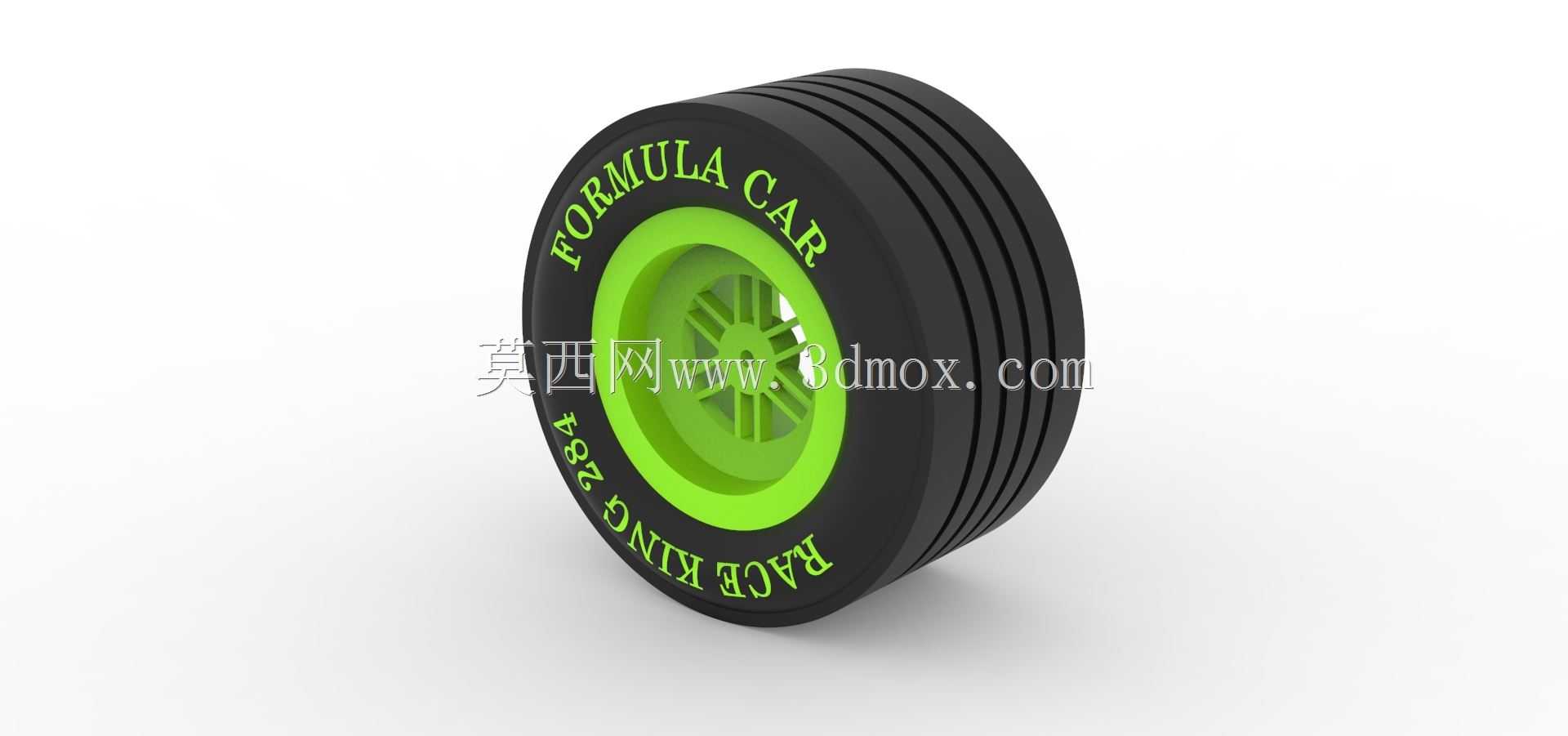

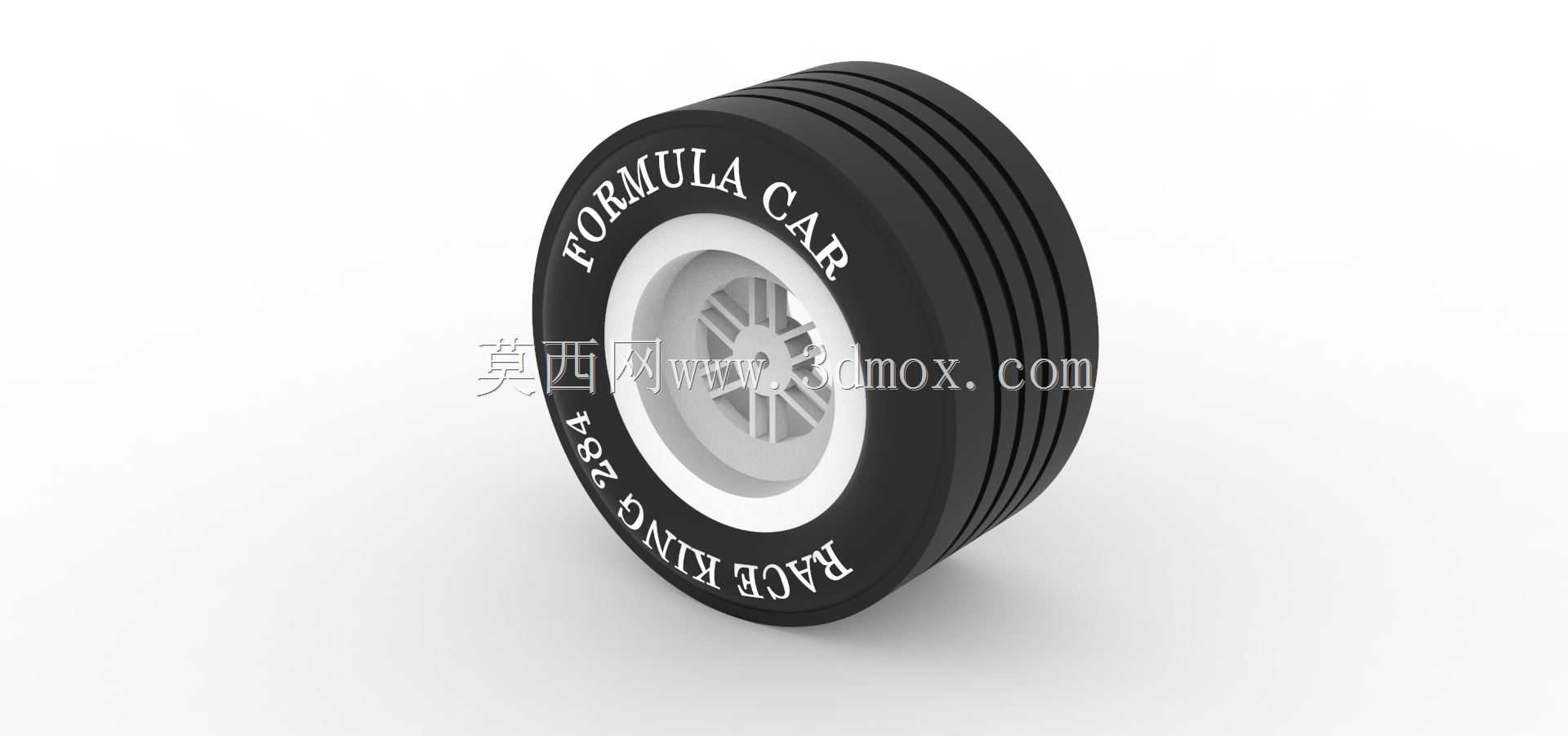

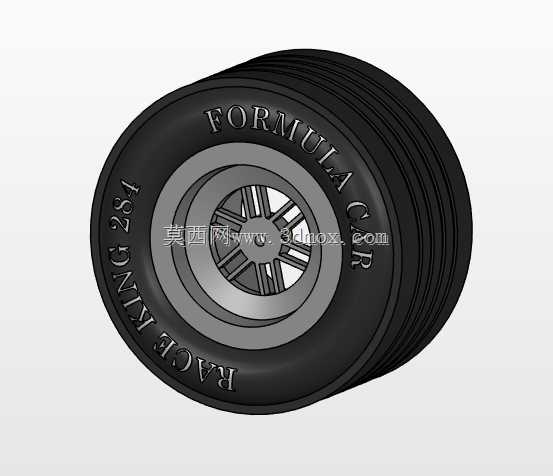

　　该行走轮主要面向小型移动机器人、竞赛平台、教育演示装置以及轻量化无人底盘，在室内平整地面、实验场地、赛道和短时展示场景中使用较多。轮体采用轮胎与轮毂组合的结构思路，外侧为黑色橡胶胎体，内侧为带辐条造型的轮毂，既保留了真实赛车轮胎的视觉识别度，也兼顾了小尺寸机器人对装配、转动和外观展示的要求。胎面设置多道周向环槽，能够在不显著增加滚动阻力的前提下改善接地形态，使轮子在硬质地面上滚动更稳定；胎侧印有“FORMULA CAR”等字样，强化方程式赛车主题，适合用于教学展示、竞速机器人和模型车改装。

　　从实际用途看，这类轮子并不只是装饰件。小型机器人在直行、转向、加减速过程中，轮胎需要承担支撑、缓冲和传递摩擦力的作用。橡胶外圈相比纯塑料轮具有更好的附着表现，能够降低起步打滑概率；轮毂中心区域则用于与电机轴、联轴器或轮座连接。模型中轮毂内侧保留了辐条和中心孔位的造型关系，结构设计时可据此进一步校核轴孔配合、键槽或紧定螺钉位置，避免装配后出现偏心、蹭边或转动卡滞。

　　外形尺寸方面，该轮给出的关键边界为外径约11厘米、宽度约5.5厘米，属于中小直径机器人轮。外径决定了底盘离地高度和单圈行进距离，轮宽则影响接地面积与侧向稳定性。对于差速驱动底盘，两轮间距、轮径一致性和轮胎圆度都会直接影响走直线精度；若用于阿克曼转向或履带辅助结构，还需要结合转向节、支架和轴承位重新校核运动包络。5.5厘米的轮宽在小型机器人中偏稳定取向，能够提供较好的支撑面积，但在狭窄车体内部布置时，应预留胎侧与侧板、线束、传感器支架之间的间隙，尤其要注意转弯时轮胎外缘不能与底盘结构发生干涉。

　　设计思路上，模型把赛车胎纹、胎侧文字和轮毂辐条作为重点表达对象。胎体侧壁较厚，能够吸收微小颠簸；胎面环槽沿圆周连续分布，加工或打印时便于脱模和成型；轮毂采用多辐条形式，在减轻视觉重量的同时保留中心安装区域。若进入实物制作阶段，橡胶部分可考虑邵氏硬度适中的材料，过硬会削弱抓地和缓冲效果，过软则可能增大滚动阻力并导致胎体变形。轮毂材料可选用工程塑料或轻质金属，中心孔与轴的配合应根据载荷选择间隙配合或过渡配合，并通过紧定螺钉、扁位或销钉进行周向固定。

　　在结构选型时，不能只看轮子外观。轮径11厘米意味着电机需要输出足够扭矩才能满足启动和越障要求，同时编码器测速换算也必须以实际滚动半径为基础。若底盘自重较大或需要搭载机械臂、电池、控制盒等部件，应重点校核轮胎压缩量、轮毂根部强度以及安装轴的弯曲变形。轮宽5.5厘米虽然提升了稳定性，但也会增加转向时的 scrub 摩擦，尤其在原地差速转向场景下，需要在控制策略上限制瞬时扭矩，防止电机过流。对于赛道竞速类应用，胎面纹路和橡胶材质对抓地影响明显；对于巡检或教学平台，则更应关注装配一致性、维护便利性和长期磨损后的更换成本。

　　安装边界上，该轮的空间占用不仅包括11厘米外径和5.5厘米宽度形成的圆柱体，还应考虑轮毂背面与电机、联轴器、轴承座之间的嵌套距离。实际布置时，需要在车体侧板外侧预留轮胎摆动和拆装空间，在侧板内侧预留电机或轴座固定面。若采用单侧支撑，轴的悬伸长度不宜过大，否则轮缘受侧向力时会放大轴根弯矩；若采用双侧支撑，则要保证两侧轴承同轴度，避免轮子转动时产生周期性阻力。轮毂辐条之间的空隙虽然有利于减重，但在粉尘较多的环境中可能缠绕细线或积存碎屑，设计外罩时可结合防护等级一并考虑。

　　总体来看，该模型适合作为小型移动机器人轮系方案的外观与结构参考。它把赛车化造型、橡胶轮胎、轮毂安装和明确的尺寸边界整合在同一轮体中，能够帮助设计者快速完成底盘轮径选择、轮距布置、电机匹配和安装空间校核。在进一步工程化时，仍需结合具体车重、地面条件、驱动方式和制造工艺，对胎面硬度、轮毂孔位、固定方式和防护结构进行细化。
