蛇形绕制电阻加热元件三维结构设计

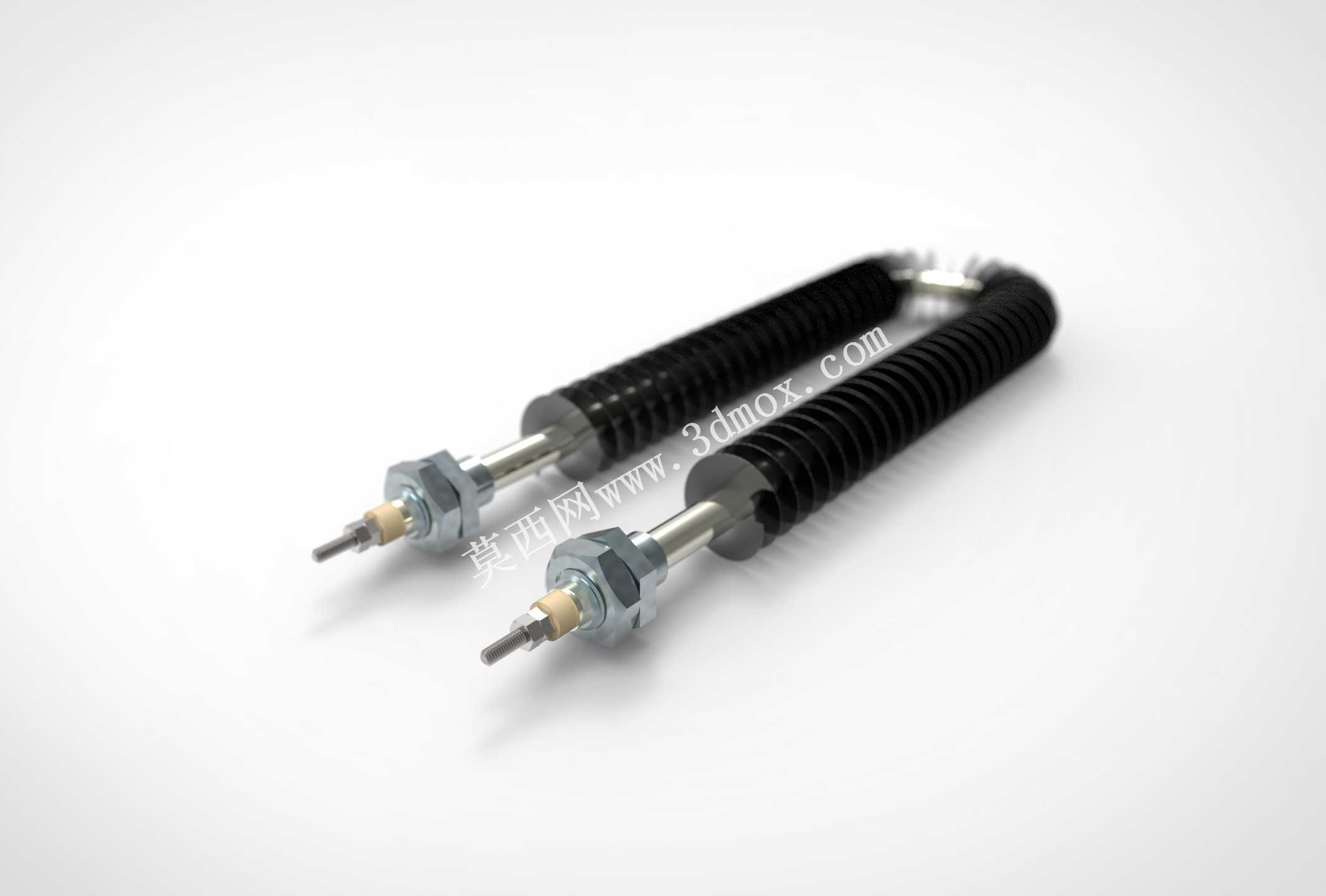

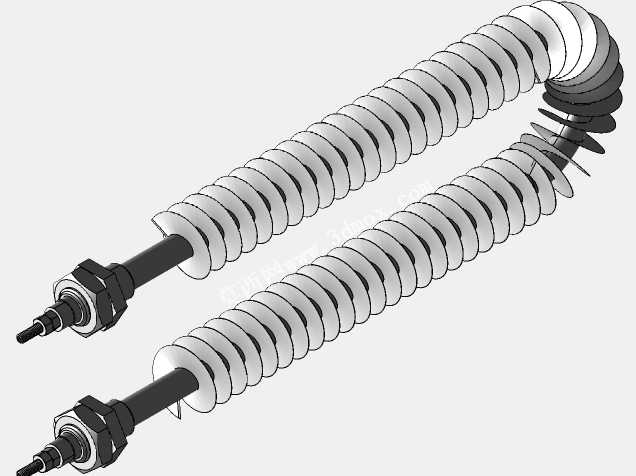

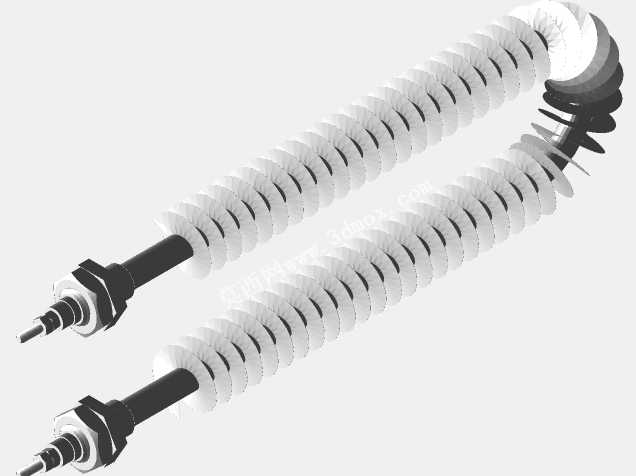

本次设计的蛇形绕制电阻加热元件，主要面向小型流体换热、精密温控工位的加热需求，常见应用场景包括实验室小型换热装置、小型工业设备的局部预热工位、电子元器件老化测试的加热模块、3D打印设备的喷头预热组件以及小型风道的辅助加热单元，能够在紧凑的安装空间内提供稳定的可控发热输出，适配对安装尺寸有严格限制的紧凑型设备布局。该元件核心功能是通过电流流经高电阻率合金发热体产生焦耳热，将电能高效转化为热能，配合外部换热结构可实现对接触介质的均匀升温，相比普通直条型加热元件，蛇形绕制的结构能够在有限长度内大幅增加发热体的有效散热面积，提升热交换效率，同时降低单位面积的发热负荷，延长元件的连续使用寿命。从设计思路来看，发热主体采用镍铬合金电阻丝绕制为螺旋蛇形结构，外部设置绝缘耐热护套实现发热体与外部安装结构的电气隔离，两端设计带锁紧螺母的金属安装接头，既可以作为电气接线端接入供电回路，也能够通过螺母锁紧的方式快速固定在设备的安装面板上，无需额外设计复杂的安装固定结构，降低配套设备的设计难度。外形尺寸方面，单支元件有效发热段长度为28cm，整体径向尺寸控制在较小范围，安装时仅需在设备面板开设对应直径的安装通孔，通过两端的六角螺母锁紧即可完成固定，安装边界预留5mm的操作空间即可满足装配需求，接线端采用标准接线结构，可适配常规的冷压接线端子，无需定制专用接插件。结构设计上充分考虑了热胀冷缩的形变余量，螺旋绕制的结构可以吸收发热过程中产生的轴向形变，避免高温状态下元件因热应力出现变形、断裂问题，绝缘护套选用耐温等级匹配的材质，能够在长期高温工作状态下保持稳定的绝缘性能与结构强度，两端的金属接头与发热丝之间采用压接加焊接的连接方式，降低接触电阻，避免长期工作时接头发热氧化导致的接触不良问题。该元件可根据实际使用需求调整电阻参数，适配不同的供电电压与功率需求，既可以单支独立使用，也可以多支组合排布构成更大功率的加热模组，适配不同功率等级的加热场景。
