电梯轿厢悬挂承载结构设计

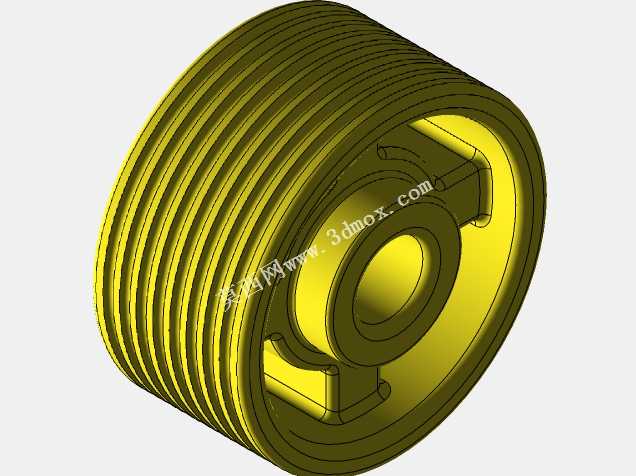

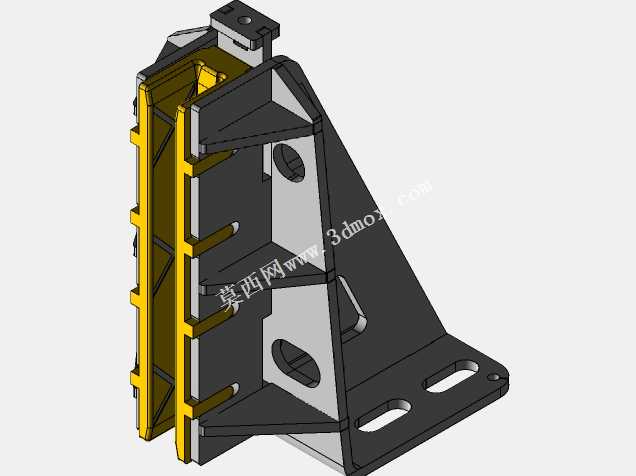

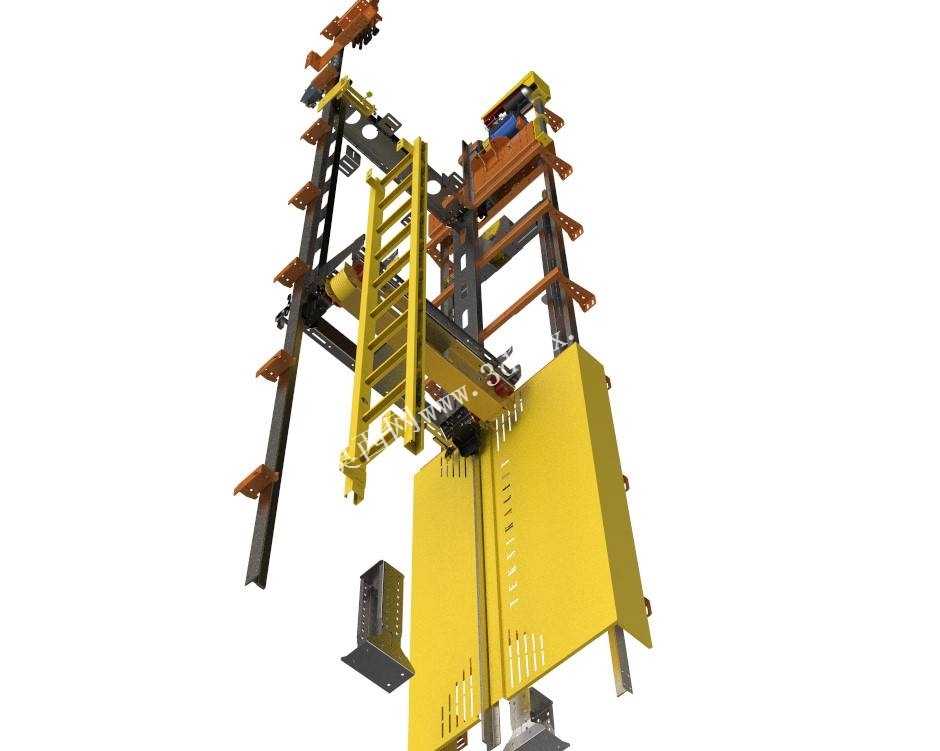

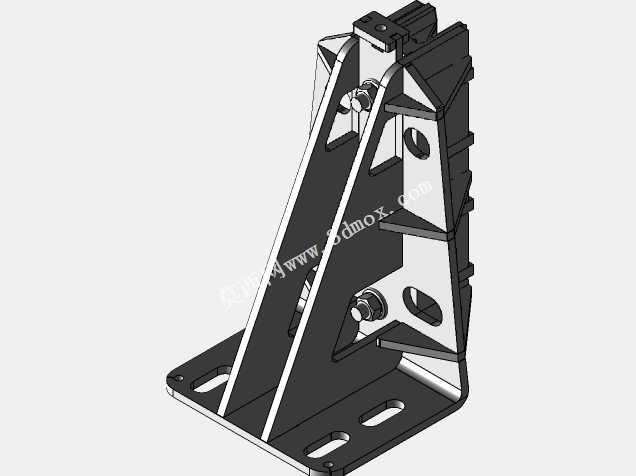

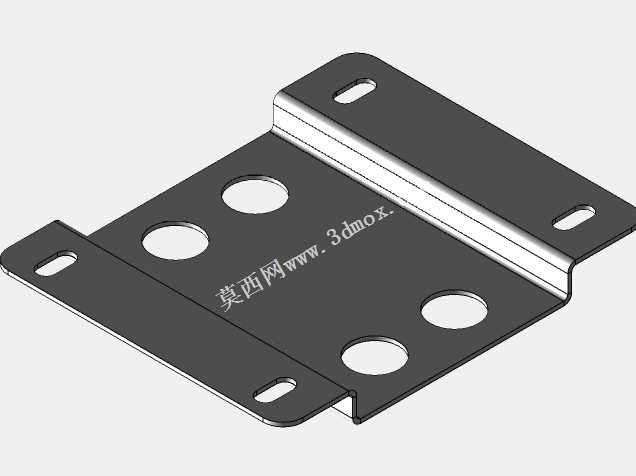

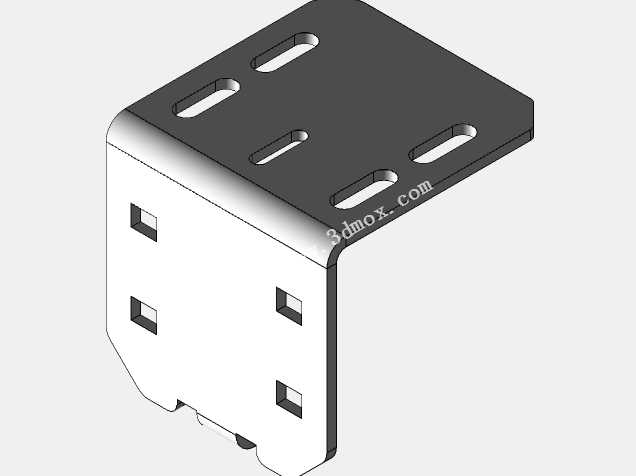

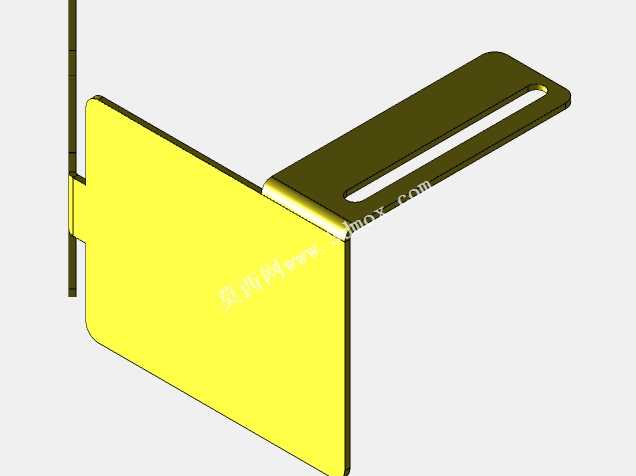

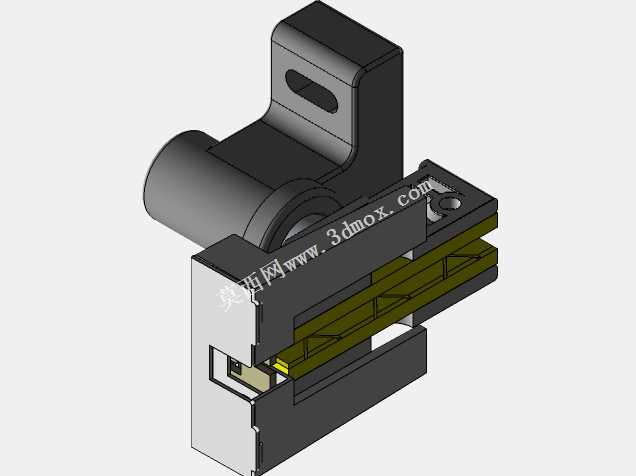

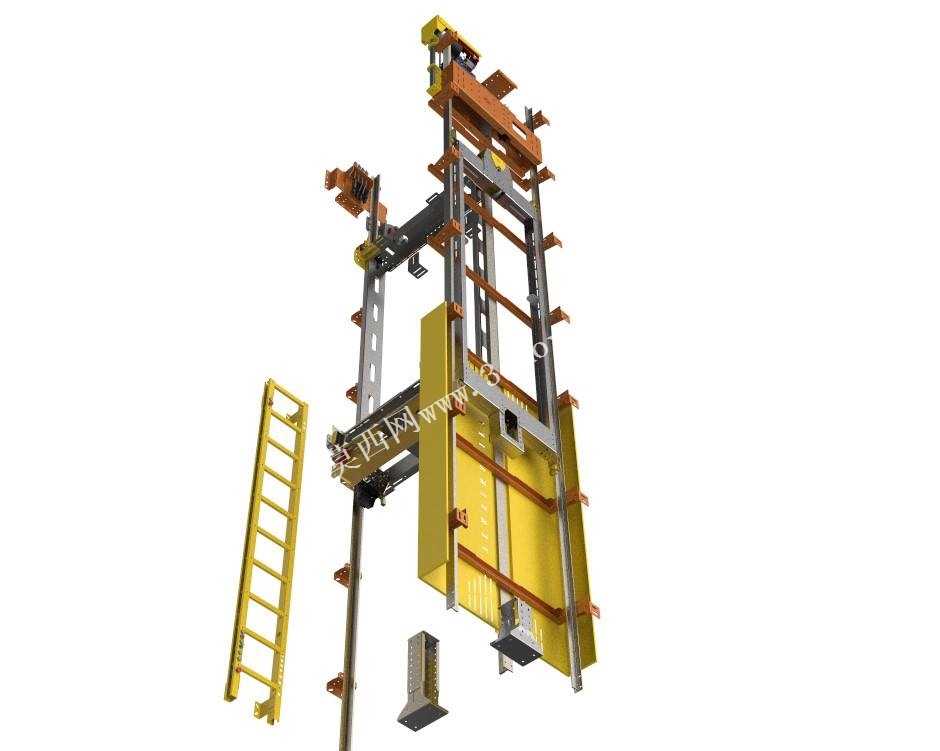

该结构为电梯核心承载悬挂组件，主要应用于中高层商用建筑、住宅楼宇的垂直载人载物电梯系统中，承担轿厢与对重的载荷传递、运行导向、安全防护等核心功能，是电梯运行安全与平稳性的关键保障部件。整套悬挂结构采用模块化分层设计思路，主体承载框架选用高强度型钢焊接成型，兼顾结构刚性与轻量化需求，可适配额定载重1000kg至1600kg的常规电梯轿厢，安装时需匹配井道内预设的导轨排布间距，整体安装边界预留了与曳引机、安全钳、限速器等周边部件的对接接口，无需额外改制即可完成整梯装配。结构两侧设置多组导向支架，支架上预留导轨安装位，可适配T型通用电梯导轨，运行过程中通过导向滑块约束轿厢的横向位移，避免运行过程中出现偏摆、晃动问题；结构侧部集成爬梯通道，可供维保人员在井道作业时攀爬检修，爬梯踏步做防滑处理，边缘设置防护凸缘，满足高空作业的安全防护要求。悬挂结构下部为轿厢连接平台，平台表面加工有阵列排布的安装孔位，可通过螺栓组件与轿厢顶梁刚性连接，孔位采用长圆孔设计，可适配不同尺寸规格的轿厢安装需求，降低现场装配的对位难度。结构上集成的传感组件安装位，可适配载荷检测、平层感应等多类传感元件，实时采集轿厢运行的载荷数据、位置数据，为电梯控制系统提供精准的运行参数反馈，保障电梯启停、平层、载荷超限保护等功能的可靠触发。整套结构的受力路径经过优化设计，载荷从轿厢平台传递至主承载梁后，通过上部的曳引悬挂点均匀传递至曳引钢丝绳，避免局部应力集中导致的结构变形，所有焊接位置均做圆角过渡处理，降低应力集中系数，提升结构的疲劳使用寿命，可满足电梯长期高频次往复运行的载荷工况需求。结构外部的黄色涂装为安全警示色，可在井道昏暗环境下提升部件辨识度，方便维保人员快速识别部件位置，开展检修维护作业。
