适配4英寸球的两自由度伺服转塔结构设计

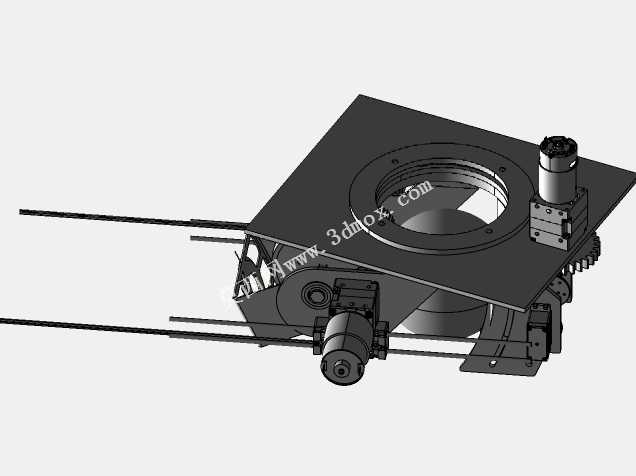

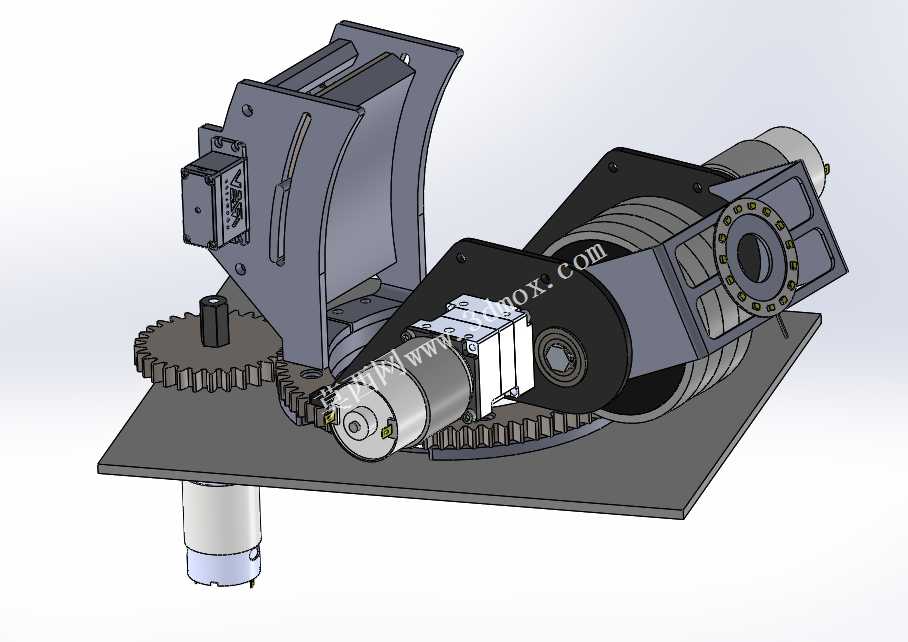

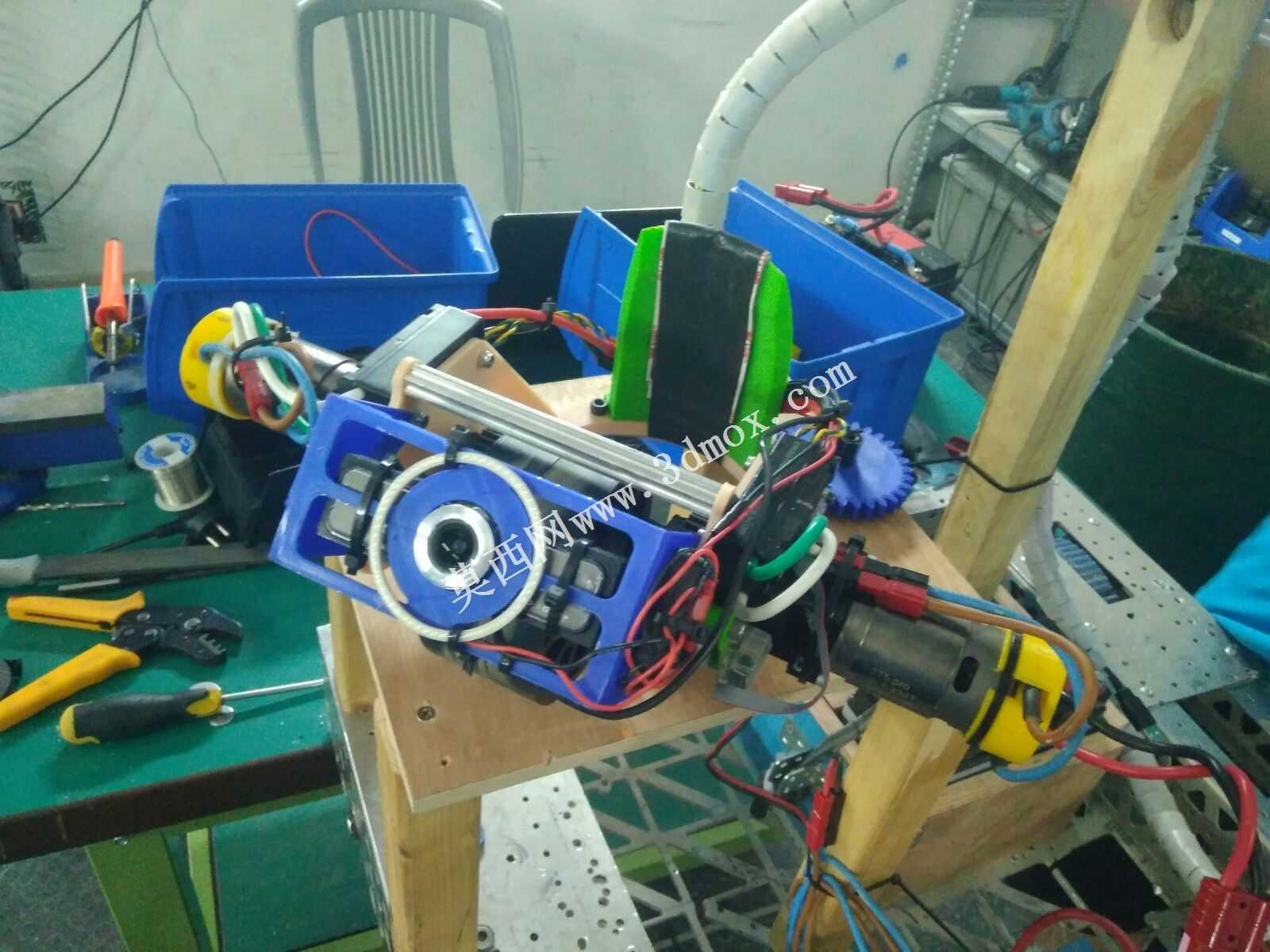

该转塔结构主要面向小型娱乐发射装置、模拟射击设备的应用场景，作为承载发射组件的核心运动载体，可适配直径4英寸的球形发射物，实现水平方向全周回转、俯仰方向大角度摆动的双自由度精准运动，满足定向发射过程中的角度快速调整、姿态稳定保持的实际使用需求。整套结构采用分层式布局设计，底部为水平回转安装基板，基板下方集成回转驱动单元，通过大模数齿轮副实现水平方向的减速传动，既保证回转过程的输出扭矩充足，可承载上部整套俯仰组件与发射部件的总重量，又能通过齿轮传动的自锁特性配合伺服抱闸，在角度调整到位后保持姿态稳定，不会受发射后坐力影响出现角度偏移。上部俯仰组件采用双侧支撑的C型架结构，架体通过高强度紧固件与下部回转台连接，俯仰驱动单元布置在架体侧方，同样采用齿轮减速传动结构，连接发射组件的安装位，可带动发射组件在设定俯仰角度范围内平稳摆动，适配不同射程的发射角度需求。设计过程中针对传动间隙做了专门优化，齿轮副采用消隙安装结构，避免正反转切换过程中出现空程误差，保证角度调整的精度满足发射瞄准的使用要求；驱动端选用转速匹配的伺服动力单元，可根据控制信号实时调整转速与转角，既支持快速调转角度的响应需求，也能支持小角度微调的精准控制。整套结构的安装边界以底部方形基板为基准，基板上预留有标准化的安装孔位，可直接固定在设备机架或移动承载平台上，上部俯仰架的开合尺寸完全适配4英寸球形发射物的装填与发射通道，不会在俯仰摆动过程中出现结构干涉；所有传动部件均做了防护结构设计，齿轮啮合区域外侧设置有挡边，避免异物进入传动副造成卡滞，同时整体结构的重心经过配平设计，回转与俯仰过程中不会出现偏载卡顿的问题，可长时间连续运行保持稳定的运动精度。
