CNC冷却喷雾适配安装固定构件

　　在数控加工车间的日常生产场景里，切削区域的冷却润滑是影响加工精度、刀具寿命以及工件表面质量的核心环节，这款适配构件正是为解决冷却喷雾装置的安装定位问题而设计的结构件。从实际使用场景来看，该构件主要应用于立式加工中心、数控车床等设备的切削工位，用来将冷却喷雾喷头稳定固定在机床的对应安装位上，让喷雾输出方向精准对准刀具与工件的接触切削区，保证切削液雾化后能够持续覆盖加工发热区域，避免干切导致的刀具烧损、工件热变形等常见加工问题。

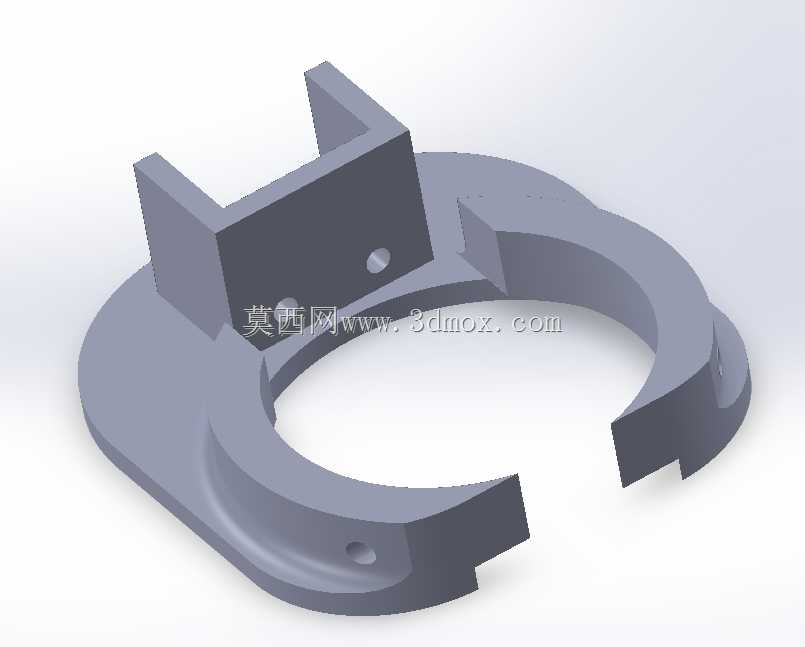

　　从结构设计思路上，这款构件采用了半环抱式的C型主体结构，这种结构的设计初衷是兼顾安装便捷性与定位稳定性：半开放的C型开口可以快速卡入机床对应位置的圆柱形安装基准轴或者管路支架上，不需要完全拆卸原有支架结构就能完成装配，大幅缩短现场安装调整的时间。构件上方延伸出的带孔立式安装板，是用来固定冷却喷雾喷头的安装座，板上预留的两个沉头安装孔可以适配常规规格的喷雾喷头固定螺丝，沉孔设计能够保证螺丝安装后端面不突出，避免和周边的机床管线、运动部件发生干涉。

　　在功能特性层面，构件主体的弧形过渡结构做了等壁厚设计，这种处理方式一方面可以保证整体结构的刚性，在机床运行产生振动的工况下，不会因为结构刚性不足出现喷头偏移，导致冷却喷雾偏离切削区；另一方面等壁厚的结构也适合采用常见的机械加工工艺成型，不管是采用整块铝料铣削加工，还是采用精密铸造后做二次精加工，都能有效控制加工成本，同时保证成品的尺寸一致性。构件C型主体上预留的两个径向定位孔，是用来穿入紧定螺丝的，当构件卡入安装基准轴调整好喷雾角度之后，拧紧紧定螺丝就可以将整个构件完全锁死在基准轴上，即使机床高速运行产生持续振动，也不会出现角度滑移、位置松动的问题。

　　关于外形尺寸与安装边界，这款构件的C型环抱内径适配车间常用的直径20-30mm的安装圆杆，覆盖了绝大多数数控机床上冷却管路支架的常用杆径规格；整体安装后的外轮廓最大回转半径控制在80mm以内，立式安装板的高度为45mm，安装后整体突出安装基准面的距离不超过60mm，这个尺寸边界是经过实际工况验证的，既不会因为尺寸过大和机床的Z轴滑台、刀库运动路径发生干涉，也不会因为尺寸过小导致喷头距离切削区过远，影响冷却喷雾的覆盖效果。构件的所有棱角位置都做了R2-R3的圆角过渡处理，避免安装调整过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升构件的抗疲劳强度，在长期的振动工况下不会出现边角开裂的问题。

　　从实际选型适配的角度来说，这款构件不需要对原有冷却喷雾装置或者机床支架做任何改造，就可以直接完成装配，调整喷雾角度时只需要稍微松开端部的紧定螺丝，转动构件到需要的角度之后再锁死即可，操作门槛很低，一线的机床操作人员不需要专门的培训就可以完成安装调整。在加工材质的选择上，该结构可以根据使用场景选择6061铝合金或者不锈钢材质，铝合金材质重量轻、导热性好，适合常规的湿式切削工况；不锈钢材质耐腐蚀性更强，适合采用腐蚀性切削液或者长期在潮湿加工环境下使用，两种材质都可以完全适配这个结构的设计尺寸，不需要修改结构参数。

　　在结构细节的处理上，立式安装板和C型主体的连接位置做了加强筋过渡，这个细节设计是为了应对喷头安装后长期的振动载荷，避免连接位置因为应力集中出现断裂。C型主体的内圆弧面做了轻微的磨砂处理，增加和安装基准轴之间的摩擦力，进一步提升锁死之后的防滑性能，即使在机床大进给切削产生强振动的情况下，也能保证喷头位置稳定。整个构件没有设计多余的冗余结构，所有结构特征都服务于安装固定、角度调整、抗振防滑这几个核心功能，没有多余的装饰性结构，完全是从工业实际使用需求出发的功能性设计。
