五寸FPV穿越机机架带防护外框结构

　　这套五寸FPV飞行器的机架结构，核心面向室内近距穿越、狭小空间巡检类飞行场景做适配，区别于常规无外框的竞速类穿越机，外围的方形防护框是设计核心，能在飞行碰撞墙体、管线、室内障碍物时，直接将冲击力传递到外框结构，避免螺旋桨直接磕碰障碍物导致炸机、桨叶断裂甚至动力停转的问题，适合新手练习飞行、室内场馆巡检、密闭空间侦查这类高碰撞概率的使用场景。

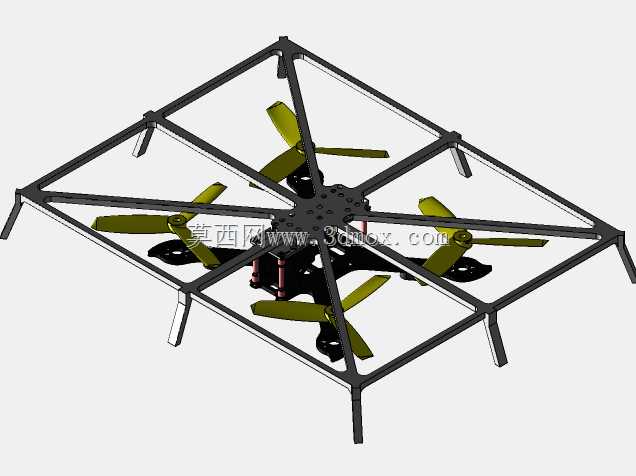

　　从结构设计逻辑来看，整体采用中心分板加放射状机臂的布局，中心飞控安装板位于整机几何中心，四根主支撑臂从中心板向外延伸至外框的四个角点，另外四根辅助支撑臂连接中心板与外框的四条边中点，形成八处连接点的放射状支撑结构，这种布局能让外框任意位置受到碰撞时，冲击力都能通过多根支撑臂分散传递到中心板，避免单根机臂受集中应力断裂。外框采用等截面的方形薄壁杆件拼接，四个角做了小角度切边处理，既减少飞行时的风阻，也能在碰撞时避免尖角勾挂障碍物上的线缆、织物等杂物。中心飞控板预留了多层安装孔位，可适配主流规格的飞控、电调、图传模块叠层安装，四个机臂末端的电机安装座采用下沉式设计，让螺旋桨的旋转平面略低于外框的上平面与下平面，进一步降低桨叶磕碰障碍物的概率，即使飞行器以倾斜姿态擦碰墙面、顶面，首先接触的也是外框杆件，不会直接打到桨叶。

　　安装边界方面，整机外框的外接正方形边长适配五寸螺旋桨的旋转直径，预留了足够的安全间隙，螺旋桨旋转时叶尖与外框杆件的间隙控制在合理范围，既不会因为间隙过大导致外框整体尺寸冗余增加重量，也不会因为间隙过小导致飞行时机臂振动引发桨叶擦碰外框。起落支脚从外框下方向下延伸，一共八处支脚对应八根支撑臂的末端位置，支脚长度满足飞行器降落时底部搭载的摄像头、电池不会直接接触地面，同时支脚采用倾斜向外的角度，降落时能起到缓冲卸力的作用，硬着陆时不会直接将冲击力传递到中心板的电子元件上。

　　动力布局上，四个电机安装座的孔位适配主流22系列无刷电机的安装尺寸，电机走线可顺着机臂内部的走线槽延伸至中心板，避免线材外露被桨叶打到，也能减少飞行时的风阻。中心板上下预留了电池绑带的穿槽，可适配不同容量的锂聚合物电池固定，电池安装位置位于整机重心附近，调整电池前后位置即可快速配平整机重心，不需要额外增加配重块。外框与机臂的连接采用可拆卸式的紧固件连接，炸机后如果单段外框或者单根机臂损坏，可单独更换损坏部件，不需要更换整个机架，降低后期维护成本。

　　实际使用中，这种带防护外框的五寸FPV机架，相比常规无框机架，虽然重量略有增加，但抗碰撞能力提升明显，在室内复杂环境飞行时，不需要过度担心轻微碰撞导致的坠机，适合在厂房内部巡检管道设备、地下管廊探查、室内搜救演练这类场景使用，外围的防护框也能避免高速旋转的桨叶直接接触人员，降低飞行时的安全风险。结构设计上充分考虑了模块化维护需求，所有连接部位的紧固件规格统一，拆装时不需要准备多种规格的工具，外框杆件采用等截面设计，加工时可直接采用标准型材裁切，降低加工成本，也方便使用者自行替换损坏的杆件。机臂与中心板的连接部位做了加厚处理，这个位置是飞行时应力最集中的区域，加厚设计能提升整机的结构刚性，减少大机动飞行时的机臂谐振，避免谐振传递到飞控导致飞行姿态不稳。
