嵌入式LED线路防护壳体结构设计

　　在工业照明、户外LED显示模组、车载LED信号单元这类应用场景里，LED驱动线路与灯珠基板的防护一直是结构设计里容易被忽略但直接影响器件寿命的环节，这款防护结构就是针对小尺寸嵌入式LED单元的安装防护需求做的定向设计，区别于常规灌封式防护，它采用卡扣嵌合的壳体结构，不需要额外打胶就能完成线路区域的封闭防护，后期维护拆解也更方便。

　　从实际使用场景来看，这类防护结构主要适配安装在设备面板、机柜指示区、户外小型标识牌的内嵌位，安装时不需要额外做固定孔位，依靠壳体侧边的凸缘结构就能卡入预设的安装槽内，安装边界的公差预留控制在0.2mm范围内，既能保证嵌装后不会出现松脱晃动，也不会因为过盈量太大导致面板变形。壳体的内腔做了阶梯式避让设计，对应LED灯珠的位置预留了平整的透光面贴合位，不会出现压伤灯珠或者遮挡发光区域的问题，线路走线区域则做了1.5mm的内凹空间，足够容纳驱动线路的焊点与细导线，避免合壳时挤压线路造成绝缘层破损。

　　设计思路上没有采用常规的上下壳螺丝固定结构，而是在壳体的两个短边侧做了内藏式卡扣，合壳时只需要对准卡位轻压就能完成锁合，卡扣的扣合量设计为0.8mm，既保证日常使用中不会因为震动出现脱开，也能在需要维修时用平口工具从侧边预留的撬位轻轻施力就能拆开，不会撬坏壳体边缘。壳体的壁厚统一设置为1.2mm，采用ABS或者阻燃PC材质注塑成型的话，既能满足IP40级的防尘防护要求，也不会因为壁厚过大导致整体尺寸超差，影响嵌入式安装的适配性。

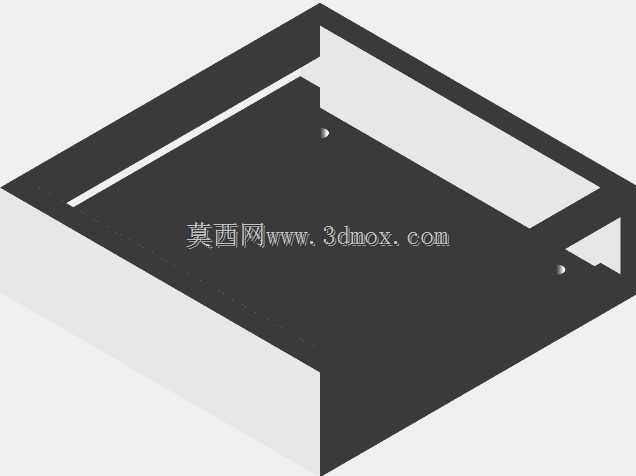

　　外形尺寸上，整体为矩形薄壳结构，长宽尺寸适配常规小功率LED单元的基板尺寸，总厚度控制在5mm以内，安装后突出面板的高度不超过1mm，不会影响设备面板的整体平整度，侧边的走线缺口做了圆角过渡处理，避免穿线时割伤导线绝缘层，壳体内侧的几个定位小凸点，对应LED基板上的定位孔，安装基板时不需要额外打胶固定，对准凸点卡入就能完成基板的定位，不会出现基板移位导致的发光偏移问题。

　　从结构可靠性角度考虑，壳体的边角都做了R0.5的圆角处理，既避免注塑成型时出现应力集中导致的边角开裂，也能在安装时避免划伤操作人员的手部，壳体表面没有做多余的加强筋设计，保证外表面平整光滑，嵌入安装后和安装面的贴合缝隙控制在0.1mm以内，灰尘很难从缝隙进入内腔接触线路。针对不同的安装场景，这个结构还可以调整侧边凸缘的宽度，适配不同厚度的安装面板，不需要改动整体的内腔尺寸，就能兼容1mm到3mm厚度的面板安装需求，通用性较强。

　　在实际选型使用时，只需要确认待防护LED单元的基板尺寸与发光面位置，就能直接套用这个壳体结构，不需要重新做开模前的结构验证，卡扣结构的疲劳寿命经过测算，反复拆装50次以上也不会出现断裂或者扣合力下降的问题，完全满足设备全生命周期内的维护拆装需求。相比传统的灌封防护或者胶带缠绕防护，这种壳体式防护的装配效率更高，防护一致性更好，也不会出现灌封胶污染灯珠或者胶带老化脱胶的问题，适合批量装配的生产线使用。
