国标滚子链传动组件三维结构设计

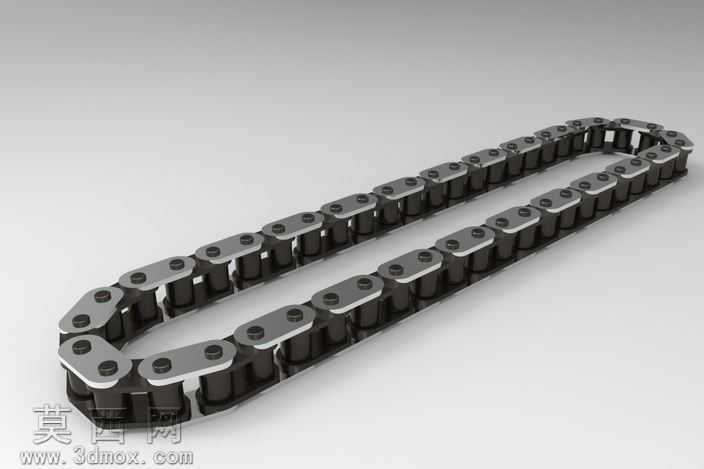

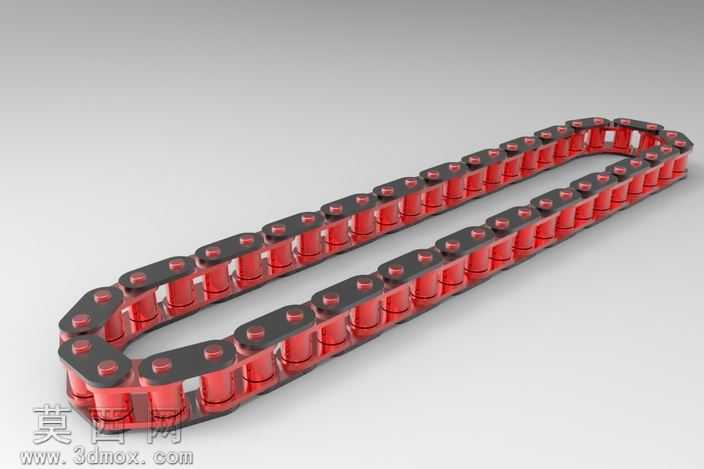

本作品为滚子链三维结构模型，建模过程严格遵循国标库链的尺寸规范，采用自底向上的装配建模思路完成整体搭建。首先针对滚子链的单个链节单元进行零件级建模，依次完成外链板、内链板、销轴、套筒、滚子五个核心零件的特征构建：链板部分通过草图绘制符合国标轮廓的8字形板件结构，拉伸生成实体后对两端销轴孔进行倒角处理，同时还原链板表面的冲压成型圆角特征，保证零件的工艺合理性；销轴零件以回转特征为基础，完成两端的铆接结构建模，匹配链板装配的过盈配合尺寸；套筒与滚子均采用回转类特征构建，严格控制套筒内径与销轴的间隙配合尺寸、滚子内径与套筒外径的间隙配合尺寸，确保链节活动时的转动自由度符合实际传动要求。完成单个零件建模后，按照链节的实际装配关系进行配合约束：内链节中套筒与内链板采用过盈配合约束，滚子套装在套筒外侧保留转动自由度，外链节中销轴穿过外链板与内链节的套筒内孔，销轴两端与外链板采用过盈配合固定，完成单个活动链节的装配后，通过阵列与配合复制的方式，按照链条的节距参数依次拼接多组链节，最终形成闭合的环形滚子链结构。材质与渲染阶段，针对不同零件匹配对应工业材质：链板与销轴采用调质合金钢材质，调整金属粗糙度参数呈现哑光磨砂的金属质感，表面添加轻微的氧化层色泽还原实际零件的热处理外观；套筒与滚子采用高碳轴承钢材质，适当提高金属反光度，体现其表面精加工的光滑质感；渲染时采用影棚级三点布光，主光源从斜上方打亮链条整体轮廓，辅助光源补全暗部细节避免结构阴影过黑，添加柔和的环境反射让金属材质表现更真实，背景采用渐变灰色突出链条主体结构，同时通过角度调整完整展示链节之间的铰接活动结构，清晰呈现滚子链的传动原理。整个建模过程严格校验各零件的干涉情况，确保相邻链节转动时无零件碰撞，所有配合尺寸均符合国标滚子链的参数要求，可直接用于链传动机构的运动仿真、装配教学以及相关设备的配套结构设计参考，完整还原了滚子链作为通用传动部件的结构细节与装配逻辑。
