专用车配套肘部引擎结构三维设计

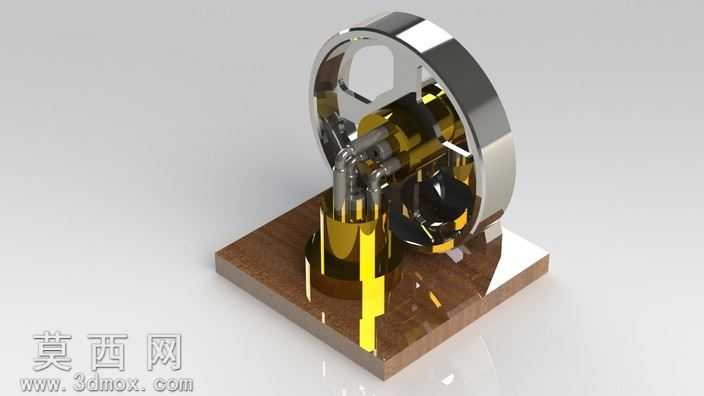

本作品为专用车配套肘部引擎的三维结构设计，建模阶段依托三维参数化设计软件完成全零件的特征构建，首先梳理引擎的核心组成模块，将整体结构拆分为环形轮组、缸体组件、管路连接件、基座安装座四大核心部分，逐一对单个零件进行草图绘制、特征拉伸、旋转切除、倒角圆角等细节处理，确保每个零件的尺寸参数符合机械传动的配合公差要求，零件间的装配约束完全按照实际机械连接逻辑设置，包含同轴心配合、面重合配合、间隙配合等多种装配关系，完整还原肘部引擎的机械运动逻辑，可直观呈现动力传递的完整路径。渲染阶段采用金属材质与透明材质结合的表现方式，环形轮体外圈设置高反光镀铬金属材质，调整材质的反射率、粗糙度参数模拟真实金属的镜面反光效果，缸体部分采用半透明琥珀色工程材质，适当调整材质的折射参数与透光率，可清晰展示缸体内部的活塞、管路等内置结构，管路连接件采用哑光金属材质，与亮面镀铬部件形成材质质感对比，基座部分采用仿铜金属搭配白色安装底板，通过材质色彩的深浅区分不同功能模块，提升模型整体的视觉层次感。结构设计上，该肘部引擎采用偏心轮传动结构，通过管路连通缸体与动力腔，将流体动力转化为轮组的旋转动力，整体结构紧凑，安装基座预留标准安装孔位，可直接适配专用车的动力安装位，设计过程中充分考虑部件的运动干涉问题，通过软件的干涉检查功能逐一排查零件运动过程中的碰撞风险，对管路走向、轮体开口位置进行多轮优化调整，确保动力传输过程中各部件运动顺畅无卡滞，同时兼顾结构的轻量化设计，在保证结构强度的前提下对非承重部位进行减重处理，降低整体部件的重量，适配专用车的载重需求。
