VESA树莓皮安装套件

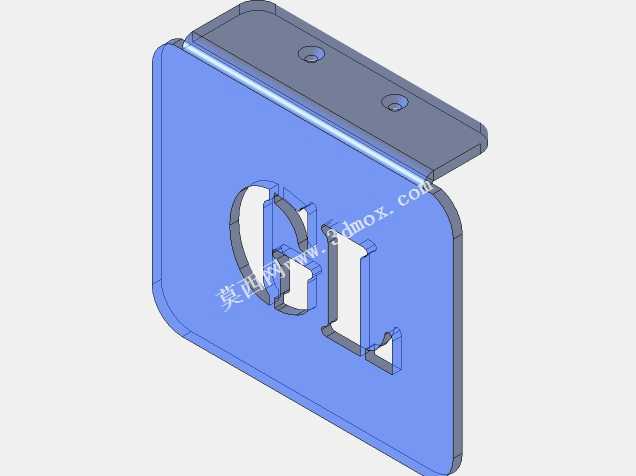

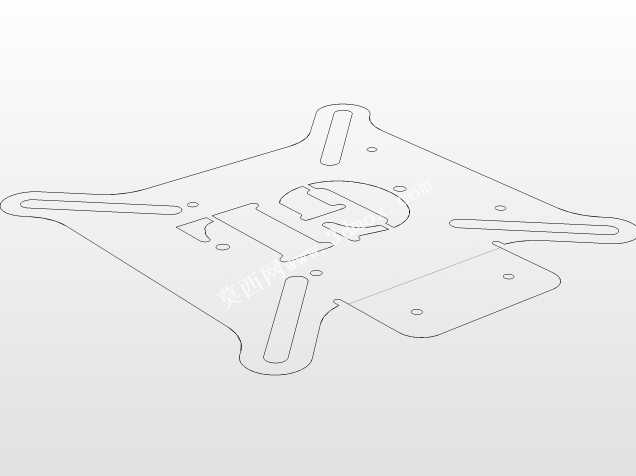

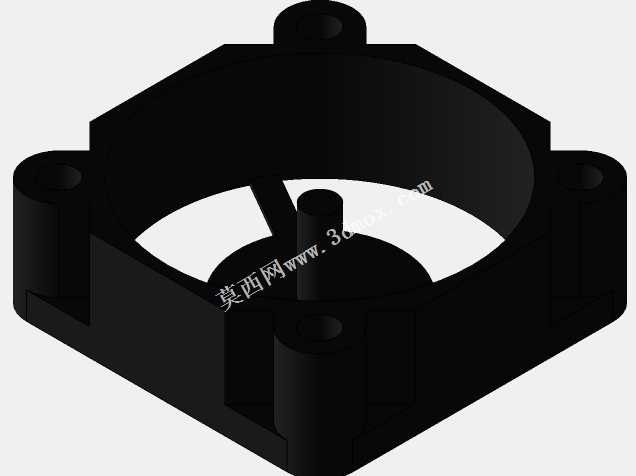

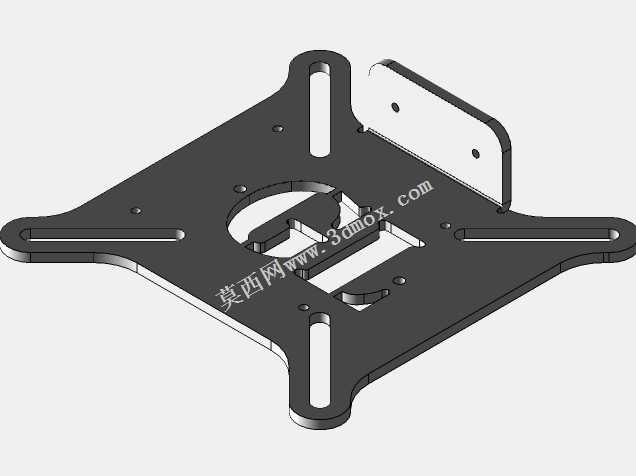

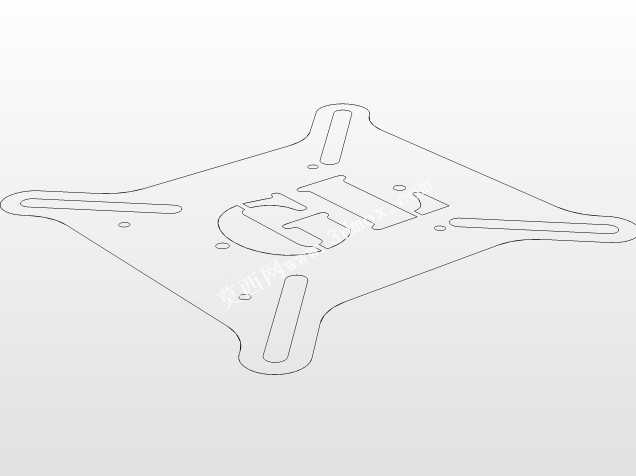

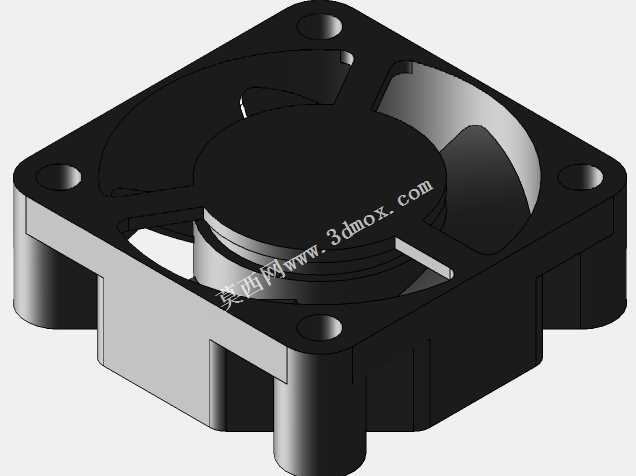

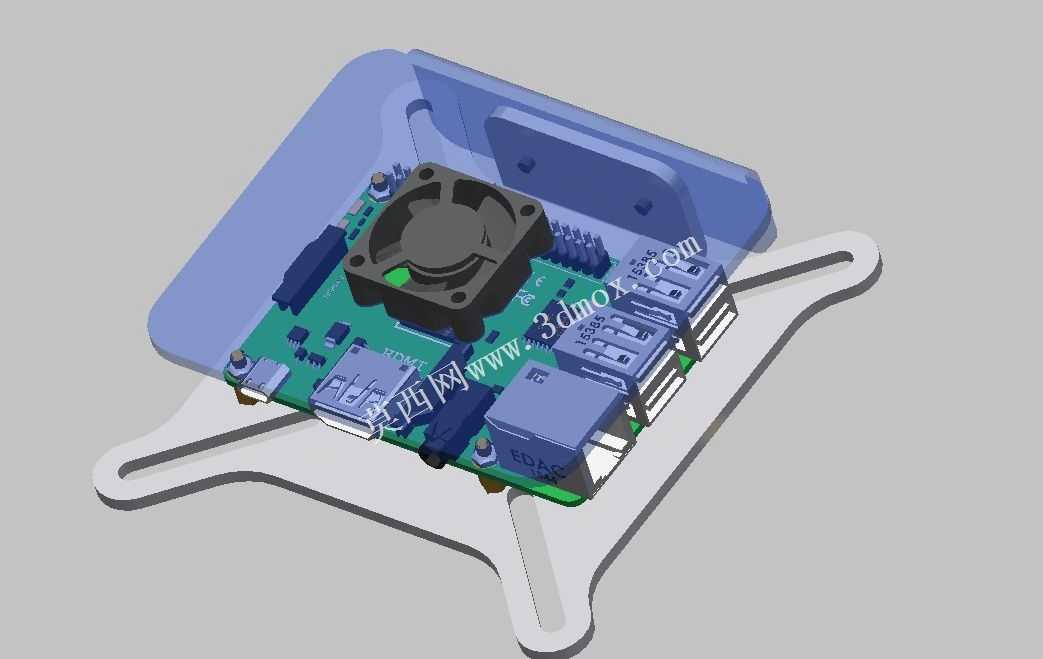

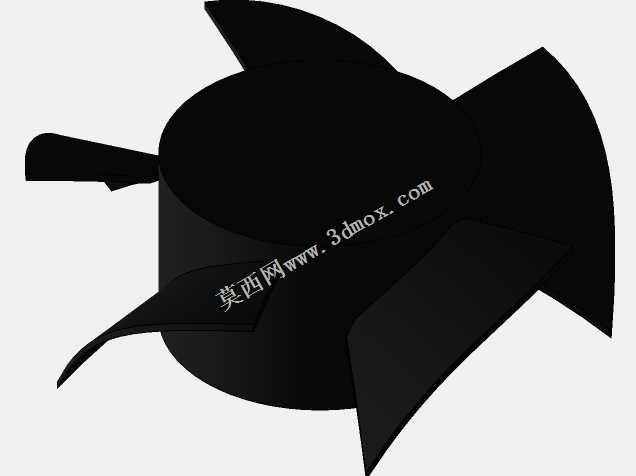

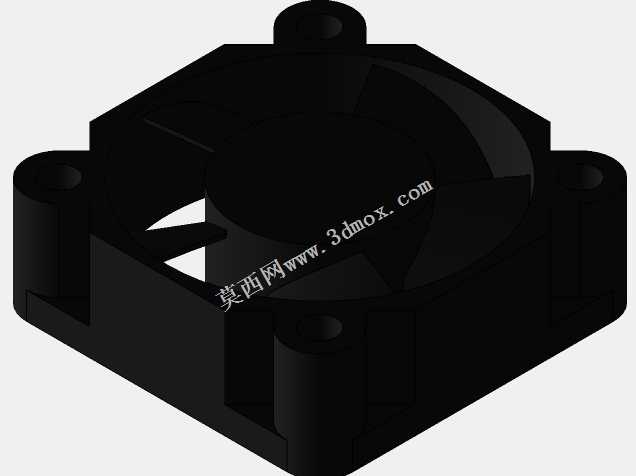

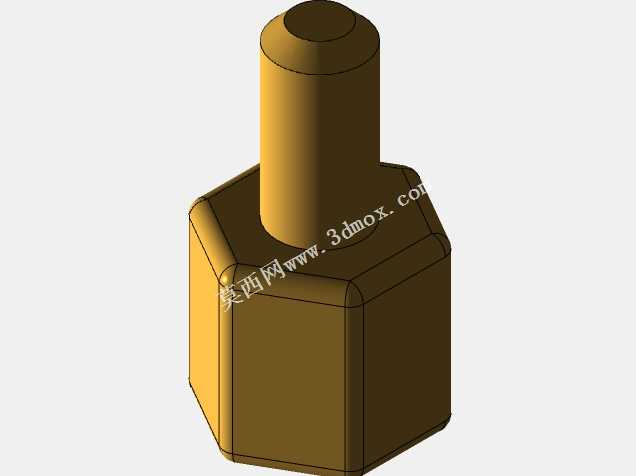

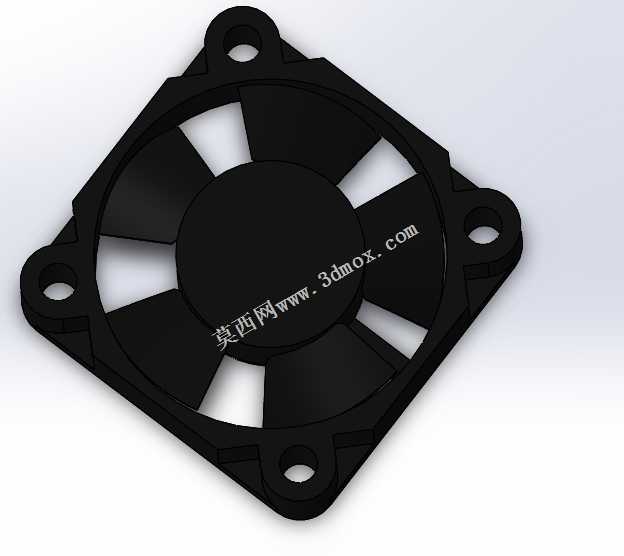

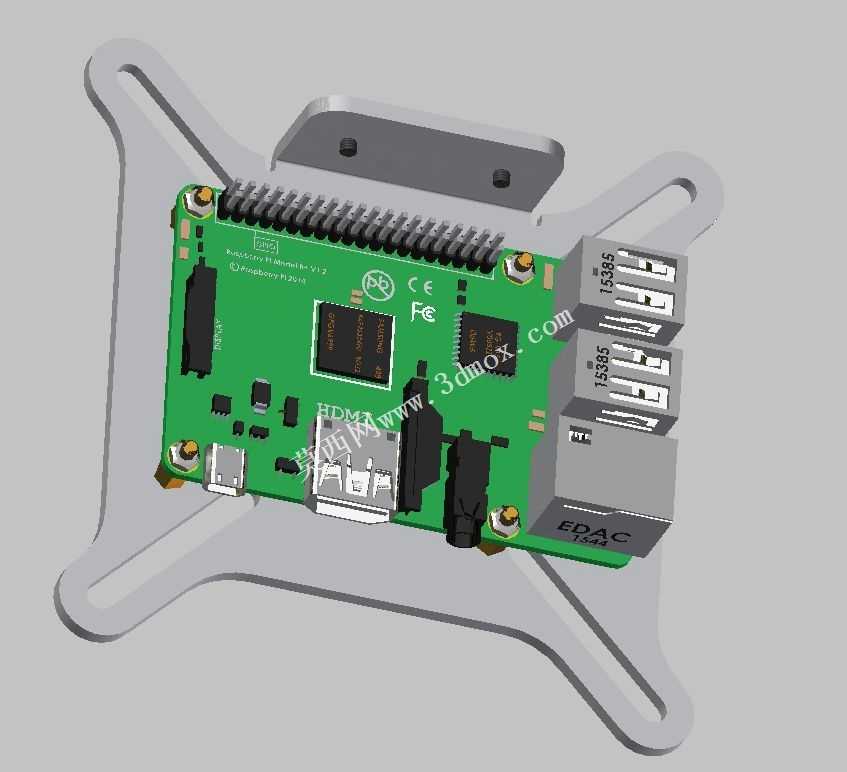

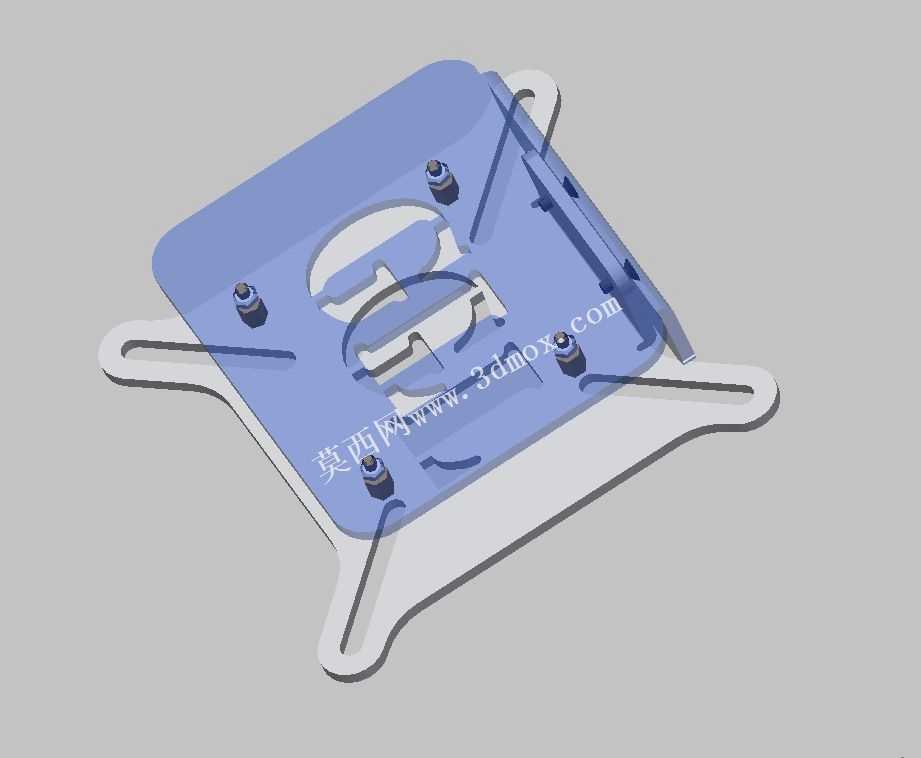

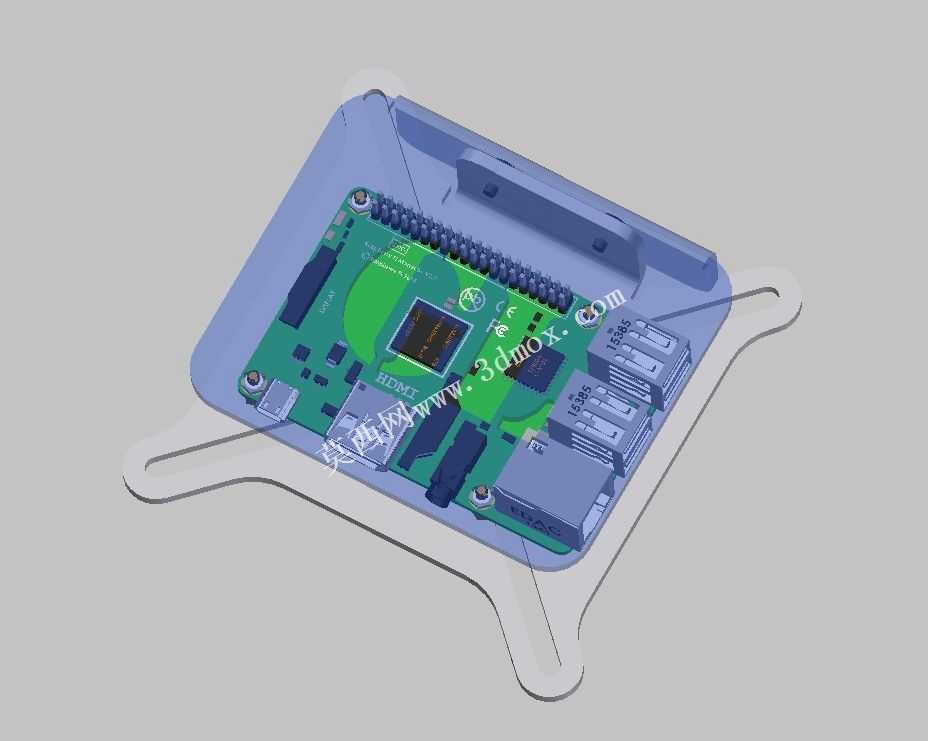

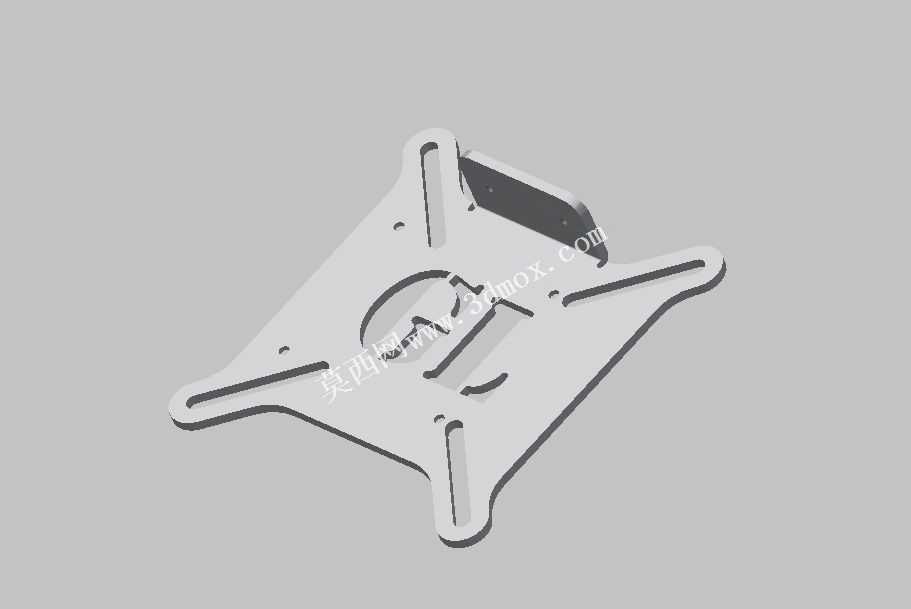

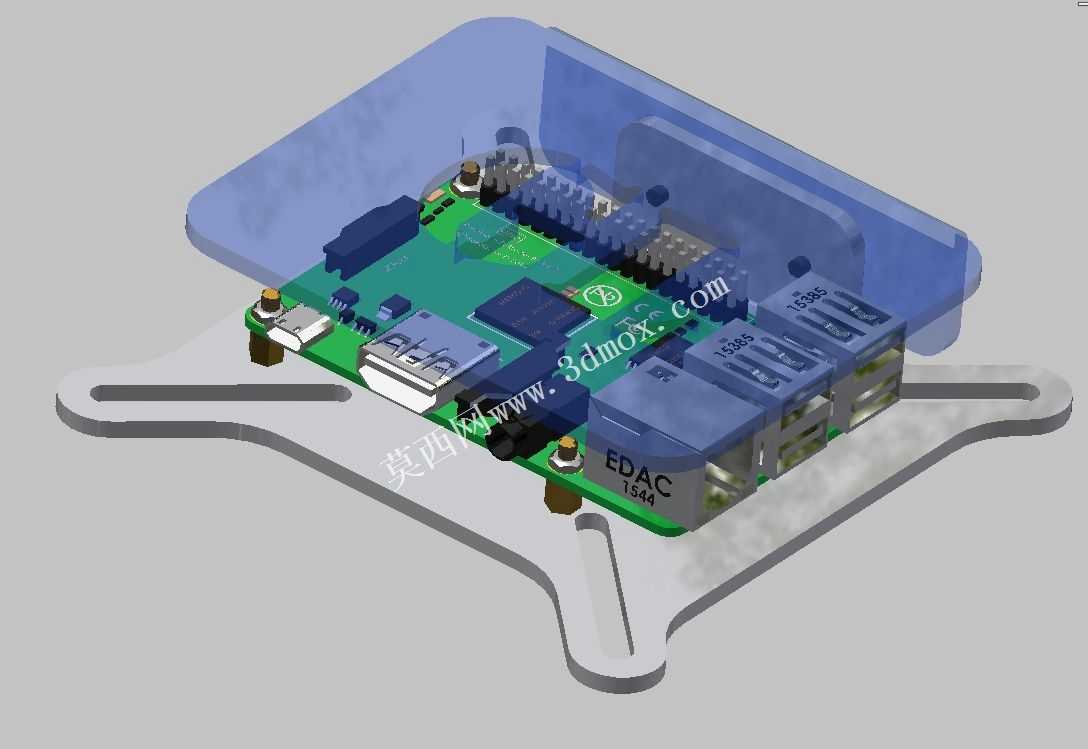

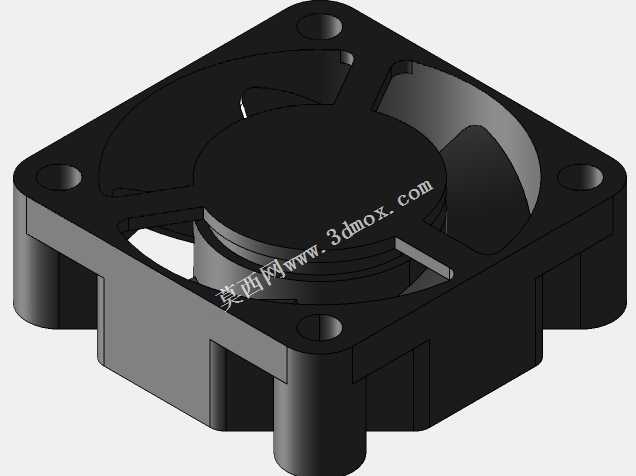

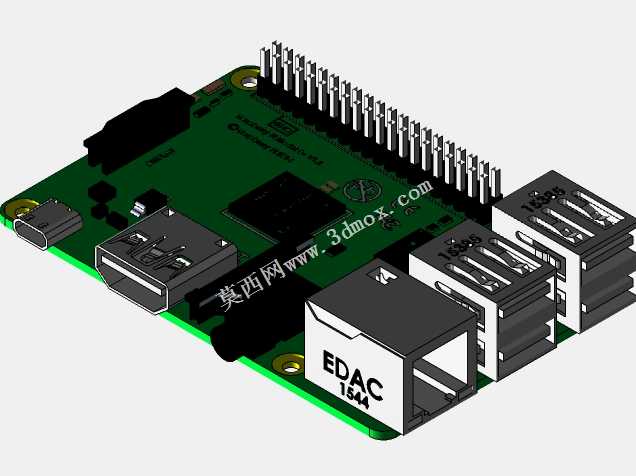

这是RPI型号3和4的套件。有3种类型的工具箱：1。该套件只是安装板没有任何额外的冷却。这是与PRI mod3一起使用的最简单的变体。请参阅名为“RPI assy”的assy。切割的细节是“底座\盖\安装”和“盖”。此外，您还需要下一个紧固件：4个螺钉安装到LCD面板，4个M2柱，5x5柱将PRI板安装到底座，4个带沉头的М2,5х6螺钉（安装柱），4个M2.5螺母将板固定，2个M3x6螺钉将盖固定到底座。带有孔的套件，用于安装3010风扇。在这种情况下，您可以使用负荷最高的mod3或型号4 RPI。请参阅名为“RPI assy\ U fan\ U option”的组件。切出的细节是“基础\盖\装”和“盖\风扇\装”。紧固件与assy first套件相同，但安装风扇还需要4个螺钉。最强大的版本使用PRI盒，这包括内部冷却系统与自风扇或只是强大的冷却。在这种情况下，最好使用RPI模型4来达到最大仅限perfomans需要“底座盒安装55毫米中心孔”。如您所见，您可以将“底座盖”改为“底座盒…”。基本拳击类型没有法兰需要的螺丝是：安装基板到液晶面板和2个螺丝M3x8与螺母安装您的PRI盒基板。小心！！！检查螺钉顶部和PRI的PCB，防止短路和损坏！也可使用不高的螺丝将基板安装到LCD上。最有可能使用尼龙螺丝，而不是金属从4x50 M4螺钉到4x100М5 VESA标准套件都是友好的。该套件的特点是：1。良好的空气对流和良好的冷却效果。使用无盖安装板的能力：为不同需要的连接留出更多空间3。防尘性能还不错。能够安装3010风扇（使用盖安装风扇）或能够与冷却系统一起使用。能够同时安装第3款和第4款6。与任何类型的自RPI装箱和冷却一起使用的能力你可以在“Evolvet”文件夹.dxf和corel draw文件中找到准备好切割的无扭曲零件在里面。那个风扇i下载位置：3010风扇（30x30x10mm）
