2针母型表面安装圆形连接器结构

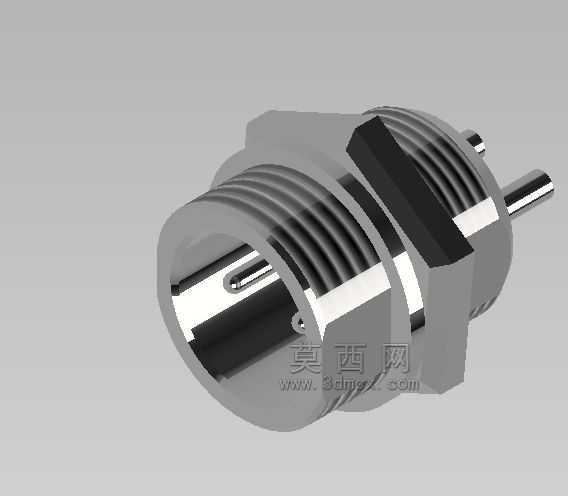

　　在工业传感、小型机电设备的信号互联场景里，这类两针圆形接插件的出镜率一直很高，尤其是需要在设备面板、壳体壁面做固定安装的布线环节，母型结构的设计刚好适配公头插针对接的常规布线逻辑，不会出现插针外露弯折、误触短路的问题。从结构设计的逻辑来看，这款接插件采用外螺纹加六角卡位的组合固定结构，六角卡位的厚度刚好适配常用的设备钣金壁厚，安装时可以用普通开口扳手卡住六角位拧动，不需要在壳体内部预留额外的操作空间，外螺纹段配套标准锁紧螺母，就能把整个接插件牢牢固定在面板开孔位置，不会因为设备运行的振动出现松脱、移位的情况。接插端的内腔做了定位槽设计，公头对接时只有对准槽位才能完全插入，从根源上避免了插反导致的针脚弯折、信号接反问题，

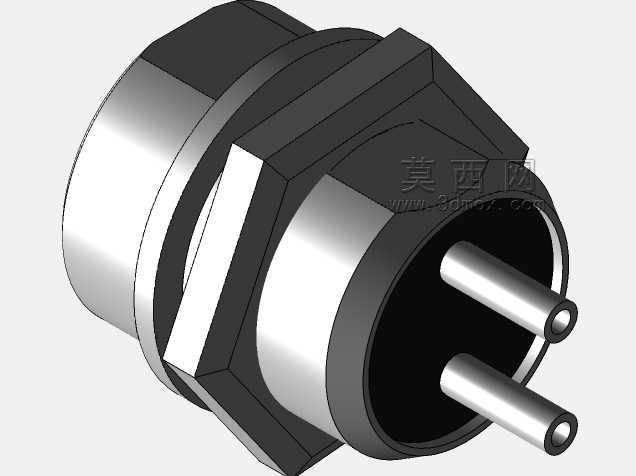

　　插针采用同轴居中布局，两针的间距经过严格校核，既保证了足够的绝缘爬电距离，适配低压直流信号、小功率供电的传输需求，又不会因为针距过大导致整体接插件直径超标，占用过多面板安装空间。尾部的插针延伸段做了等径光轴处理，方便后续焊接导线或者压接接线端子，插针根部和绝缘基座的结合位置做了密封台阶，日常使用场景下可以阻挡粉尘、少量溅水进入接插内部，提升户外或者工业车间环境下的使用可靠性。从安装边界来看，这款接插件的最大外径由六角对边尺寸决定，面板开孔只需要略大于螺纹段外径即可，安装完成后接插端突出面板的高度控制得很低，不会在设备外壁形成过高的凸起，避免设备搬运、安装过程中磕碰接插件导致结构损坏。建模过程中需要重点关注几个配合尺寸的公差：

　　螺纹段的大径小径要符合标准紧固件的公差要求，保证配套螺母可以顺畅拧入；六角卡位的对边尺寸要符合标准扳手的开口尺寸，避免现场安装时出现扳手卡不住、打滑的问题；内腔定位槽的宽度和深度要和公头的定位凸台做间隙配合，既要保证对接顺畅，又不能间隙过大导致接插后晃动，影响信号传输的稳定性。绝缘基座的材质通常选用耐温工程塑料，建模时要保证插针安装孔的同轴度，避免插针装配后出现偏斜，导致公头无法正常插入；金属外壳部分采用车削加工成型，外螺纹的光洁度要满足装配要求，六角位的棱角做小倒角处理，避免安装时划伤操作人员手部。在实际设备选型过程中，这类接插件常被用在小型传感器的出线端、工控设备的信号输入输出面板、小型机电产品的充电接口位置，相比方形接插件，

　　圆形结构的抗扭能力更强，接插锁紧后可以承受一定角度的线缆拉扯，不会轻易出现接插件松脱、接触不良的故障。表面安装的固定方式不需要在设备内部预留接插件的安装固定座，只需要在壳体面板上冲切对应尺寸的圆孔即可完成装配，大幅降低了设备壳体的加工难度，也减少了内部结构的零件数量，提升整体装配效率。建模时还原的细节还包括接插端的倒角导向结构，公头插入时可以顺着倒角滑入内腔，不需要严格对准就能顺利完成接插，适合盲操作或者设备内部视线不佳的布线场景；尾部插针的端面做了圆角处理，焊接导线时可以让焊锡更好地附着在插针表面，避免虚焊问题。整个结构没有多余的复杂特征，所有尺寸都围绕实际装配、使用的需求设计，没有冗余的结构浪费，既控制了整体的体积和重量，又完全满足低压信号互联场景下的使用强度要求，在小型工业设备、消费类机电产品的布线设计中，这类结构的接插件是非常务实的选型方案。
