车用离合器与制动系统储液罐结构设计

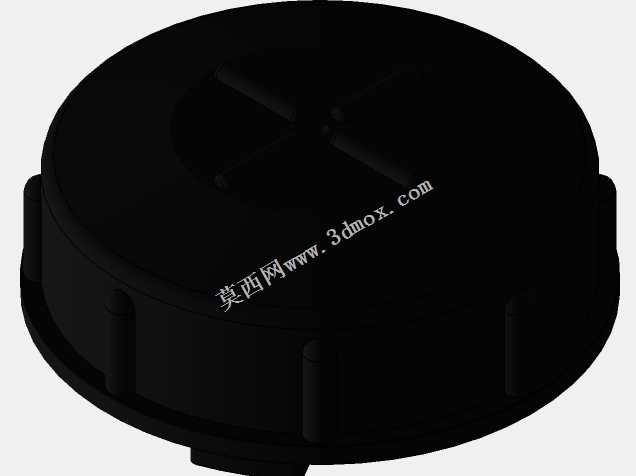

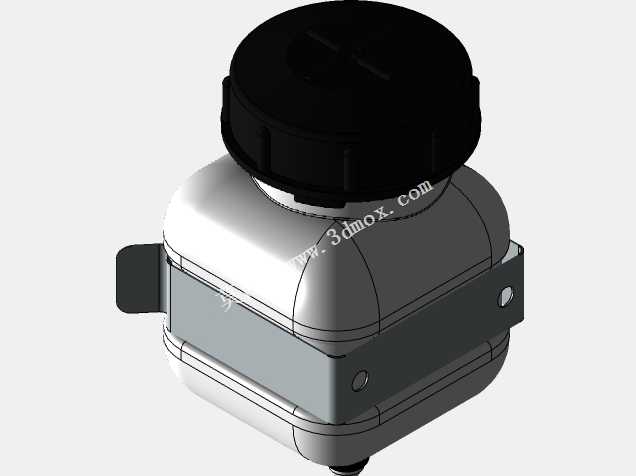

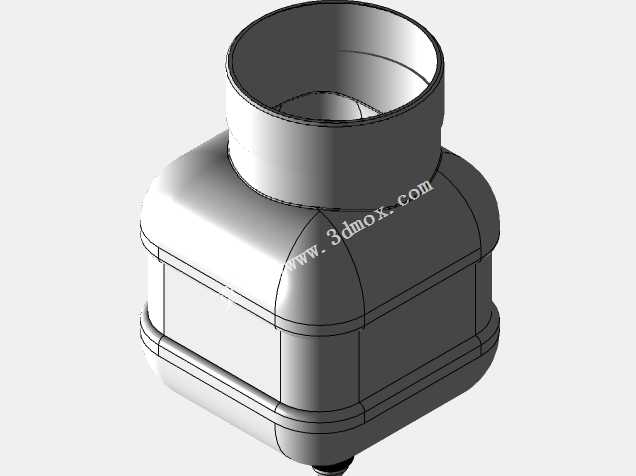

在乘用车辆与轻型商用车的底盘液压系统布局中，储液罐是保障液压回路稳定运行的核心小型部件，这款适配经典车型的储液结构，主要服务于离合器操纵回路与液压制动回路的储液、补液需求，能够在系统液压油出现正常损耗、温度变化引发体积波动时，稳定维持回路内的液位平衡，避免空气进入液压管路造成踏板发软、操纵失效等安全隐患。从实际装车场景来看，这类储液罐多布置在发动机舱靠近防火墙的侧方位置，周边需要避让线束、管路与其他覆盖件，因此整体采用矮胖型的罐身设计，下部设置一体化的快插式出液接头，能够直接对接橡胶输液软管，接头处做了环形凸起结构，装配后可以通过卡箍实现可靠密封，防止行车振动过程中出现管路脱落、液体渗漏的问题。罐身侧面延伸出一体式的安装支耳，支耳上预留标准圆形安装孔，可通过单颗螺栓直接固定在车身或支架的安装点位上，这种单耳固定的设计既简化了安装工序，也能在车辆长期振动过程中通过罐身自身的轻微形变吸收应力，避免安装位置出现应力开裂。罐盖采用带防滑棱的旋拧式结构，顶面设置十字形的透气凹槽，既可以平衡罐内外的气压差，保证液体能够顺畅流入液压回路，也能在车辆倾斜、颠簸时阻挡内部液体溅出，旋盖内侧预留密封胶圈的安装位，装配后可以实现可靠的静密封，隔绝外界灰尘、水汽进入罐内污染液压介质。罐身主体采用耐油PET塑料一体注塑成型，材料本身具备优异的抗化学腐蚀性能，能够长期耐受制动液、离合器助力油的侵蚀，不会出现材质溶胀、开裂的问题，同时塑料材质的重量更轻，相比传统金属储液罐能够有效降低部件自重，也不会出现长期使用后的锈蚀问题。在设计过程中，罐身的容积经过精准核算，既能够满足系统最大补液需求，预留足够的液体冗余量应对极端工况下的损耗，也不会因为容积过大造成空间浪费、加注液体过多的问题，罐身中部预留的标识区域可以模压零件编号、液位刻度等信息，方便生产装配与后期维护时快速识别部件参数、检查液位状态。整体结构没有多余的复杂零件，所有功能结构都与主体罐身一体化成型，既降低了生产制造的成本，也减少了部件之间的连接密封点位，从结构本身降低了渗漏的风险，能够在整车全生命周期内保持稳定的工作状态，不需要额外的频繁维护。
