嵌入式电子设备用铝合金防护壳体结构

　　做了十几年结构设计，经手的各类设备壳体少说也有上百款，这类挤压铝型材搭配端盖的电子外壳，是工业嵌入式设备里用得最普遍的结构形式之一。很多刚入行的工程师总觉得壳体就是个“装东西的盒子”，真到项目落地的时候才会发现，外壳的结构合理性直接决定了内部板卡的安装效率、散热表现、长期运行的防护可靠性，甚至影响整套设备的维护成本。

　　先从实际应用场景说起，这类壳体最常见的使用场景，是工业现场的小型嵌入式控制终端、数据采集模块、边缘计算节点，还有不少创客和小批量设备开发者会用它来装树莓派这类单板计算机、小型LED显示驱动板，就像这次的壳体结构，刚好适配7英寸显示屏搭配单板计算机的安装需求。工业现场的环境比实验室恶劣得多，车间里的粉尘、偶尔溅落的切削液、设备运行带来的持续振动，还有周边电机、变频器产生的电磁干扰，都要求外壳不能只是简单把电路板包起来，得兼顾结构防护、散热、电磁屏蔽多重作用。

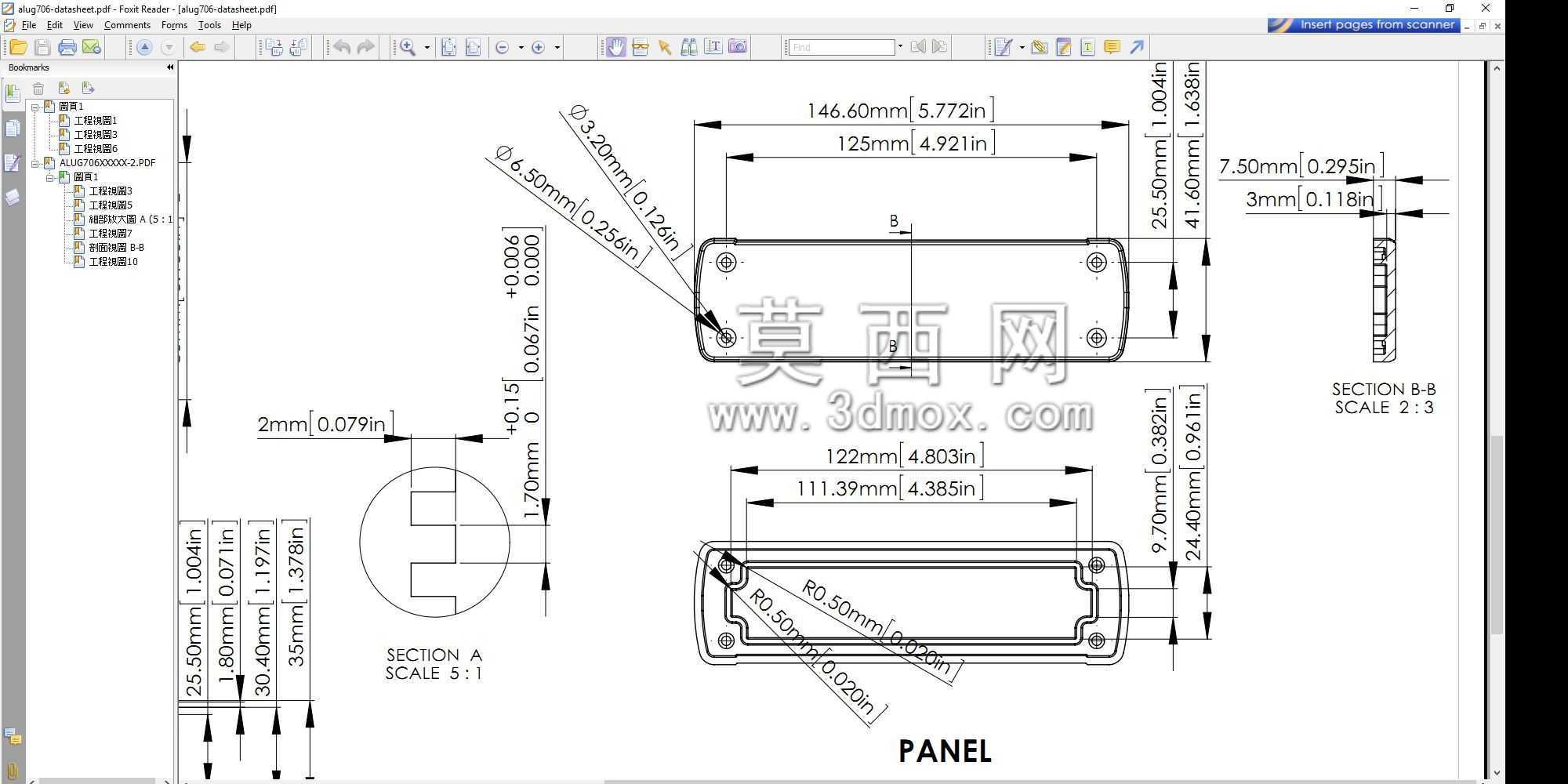

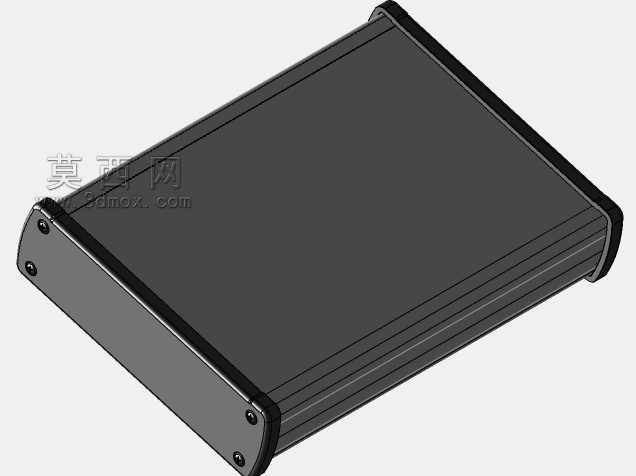

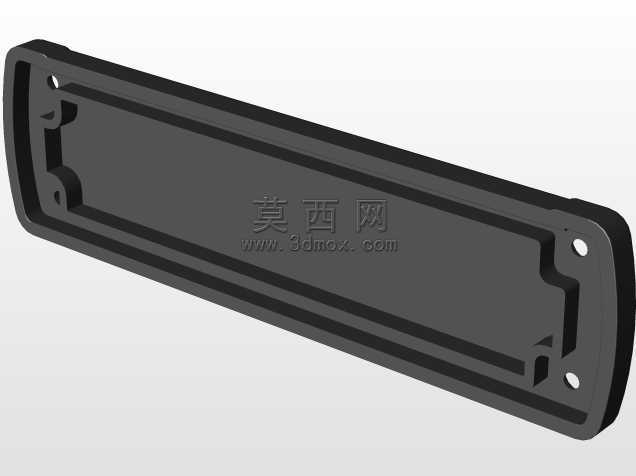

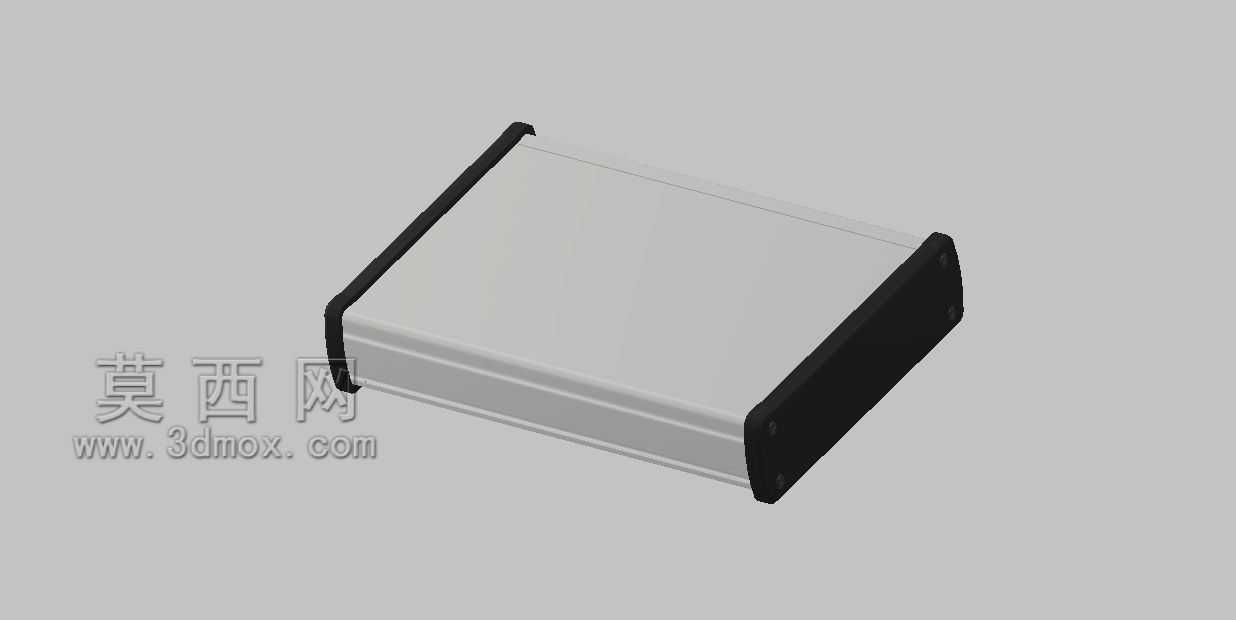

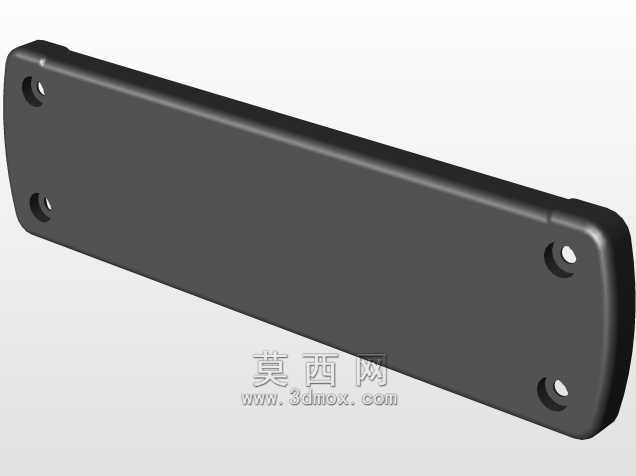

　　从功能特性上拆解，这款壳体采用挤压铝型材作为主体侧壁，搭配两端的硬质塑料端盖，这种组合是经过无数项目验证的成熟方案。铝型材本身的导热系数远高于塑料外壳，内部电路板工作产生的热量，可以直接通过PCB上的发热元件接触壳体内壁，顺着铝型材的壁面快速散到外部环境，不用额外加装散热风扇就能满足低功耗嵌入式设备的散热需求，避免了风扇进灰、寿命短的问题，适合长期无人值守的工业场景。两端的塑料端盖一方面是做绝缘防护，避免内部接线的裸露部分碰到铝壳造成短路，另一方面端盖可以提前预留接线开孔、固定挂耳的安装位，不用在铝型材上二次加工，降低小批量定制的加工成本。

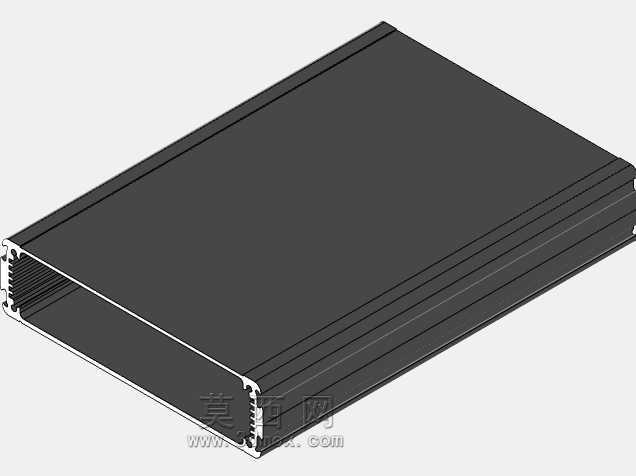

　　说到设计思路，这类铝型材外壳的核心设计逻辑，是用标准化的挤压型材截面，搭配可灵活裁切的长度，适配不同尺寸的内部板卡。型材截面的内侧会提前预留多条导向卡槽，这些卡槽的尺寸是按照标准PCB板的厚度设计的，安装的时候不用额外打螺丝固定电路板，直接把PCB顺着卡槽滑进去就能定位，既节省了安装螺丝的成本，也避免了螺丝柱开裂、滑牙的问题，后期维护拆换板卡的时候，只要拆掉一端的端盖就能抽出板卡，比全螺丝固定的外壳维护效率高很多。型材的外侧通常会做几条平行的散热筋，别小看这几条凸起的筋，它能把壳体的散热面积提升30%以上，同时还能增加壳体的结构刚度，减少薄铝壳受力变形的概率。

　　再讲大家做选型的时候最容易忽略的外形尺寸与安装边界问题。选这类外壳的时候，首先要算清楚内部的净空尺寸，不能只看壳体的外部标称尺寸，要扣除型材侧壁的厚度、内侧卡槽占用的空间，还要给板卡上的 tallest 元件预留足够的高度余量，比如板卡上如果有电解电容、接线端子、USB接口这类突出的元件，一定要核对元件高度和壳体内腔高度的差值，避免装板的时候元件顶到壳体内壁，压坏元件或者造成PCB变形。如果要在壳体表面装显示屏、操作按键，还要提前核对铝型材平面的平整度，这类挤压型材的平面度通常能满足小型显示屏的安装要求，但如果是大尺寸的触控屏，就要在型材上设计专门的显示屏安装沉台，保证屏幕安装后和壳体表面齐平，避免缝隙积灰。安装固定的边界也要提前考虑，如果是嵌入式安装到设备面板上，要在端盖或者型材上预留法兰边，计算好面板开孔的尺寸和壳体插入深度，留出手插接线的操作空间；如果是导轨安装，就要选配对应的导轨卡扣，核对卡扣和壳体底部的安装孔位是否匹配，避免现场装不上的问题。

　　另外还要提内部散热的配套设计，就像实际使用中提到的，如果内部搭载的是功耗稍高的处理器、驱动板，光靠铝壳自然散热不够的话，要在壳体内部预留加装导热硅胶片的空间，把发热元件和壳体内壁之间用导热片填充，减少热阻，必要的时候可以在端盖上预留通风孔，但要注意通风孔的位置要避开粉尘容易堆积的方向，工业场景下尽量选择下进风或者侧进风的开孔方式，避免粉尘直接落到电路板上。端盖和铝型材的配合间隙也要控制好，间隙太小装配的时候难度大，批量生产的时候容易出现端盖装不到位的问题，间隙太大又会造成防护等级不够，粉尘和水汽容易从缝隙进去，通常设计的时候配合间隙控制在0.1到0.2毫米之间，搭配一圈密封泡棉就能达到IP54左右的防护等级，满足大部分工业现场的使用要求。

　　很多工程师做设计的时候容易忽略接线的出线空间，两端的端盖开孔位置要和内部接线端子的位置对齐，开孔的尺寸要比所用的航空插头、防水接头的螺纹外径大0.5毫米左右，还要留够接头拧紧的操作空间，别等壳体加工完才发现接头拧不上，或者接线的时候扳手伸不进去。如果壳体需要做接地处理，要在铝型材内壁预留一个接地螺丝柱，把内部电路的保护地直接接到铝壳上，既能提升电磁屏蔽效果，也能避免外壳带电造成安全隐患。
