小型12V无刷直流水泵三维结构设计

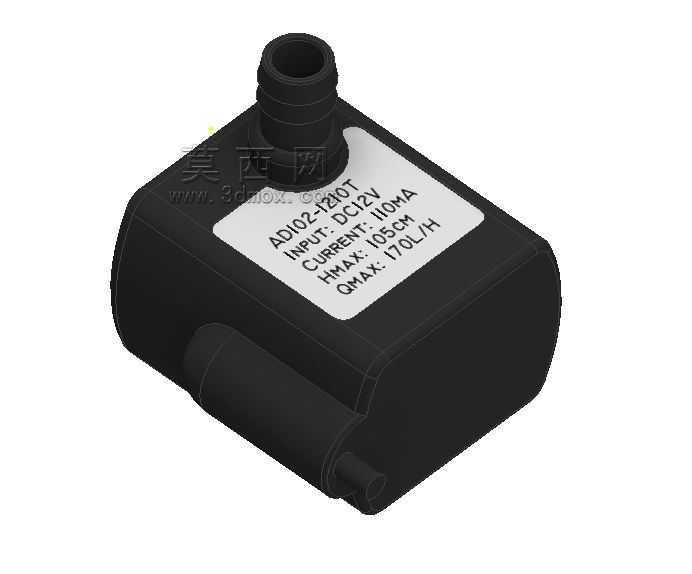

　　这款小型无刷直流水泵的三维结构设计，首先围绕小流量低压输水场景的实际需求展开，日常桌面喷泉、小型水冷循环、盆栽滴灌供水、小型水族箱换水这类场景，对泵体的体积、运行功耗、空载耐受能力都有明确要求，传统有刷水泵存在碳刷磨损快、空载易烧机、运行噪音大的问题，这款泵的设计从根源上规避了这些痛点。从结构布局来看，泵体采用一体化注塑外壳设计，进出水口采用不同规格的宝塔接头结构，顶部出水口为大尺寸快插接头，适配常规输水软管，侧部进水口尺寸更小，可搭配细径管路完成小流量输水，这种进出水口的错位布局，能有效降低管路安装时的空间干涉，在紧凑安装空间内无需额外转接弯头即可完成管路对接。泵体内部将无刷电机驱动模块与叶轮腔做了密封隔离设计，

　　驱动电路板完全灌封在泵体尾部腔体内，既可以避免输水过程中水汽侵入造成电路短路，也能减少电机运行时的电磁干扰对外围设备的影响，叶轮采用离心式结构设计，匹配12V直流供电下的转速特性，在105cm扬程范围内可稳定输出最高170L/h的输水流量，完全覆盖小型输水场景的流量需求。设计过程中重点考虑了零水流量工况的运行可靠性，很多小型输水场景会出现管路堵塞、水源耗尽的情况，常规水泵在空载无水状态下运行会快速升温烧毁，这款泵的无刷驱动方案做了空载功耗优化，空载无水状态下运行电流仅16mA，不会出现过热烧机的问题，可长时间在零流量或闲置状态下待机运行，无需额外搭配缺水保护传感器，降低了整套输水系统的成本与结构复杂度。从安装边界来看，

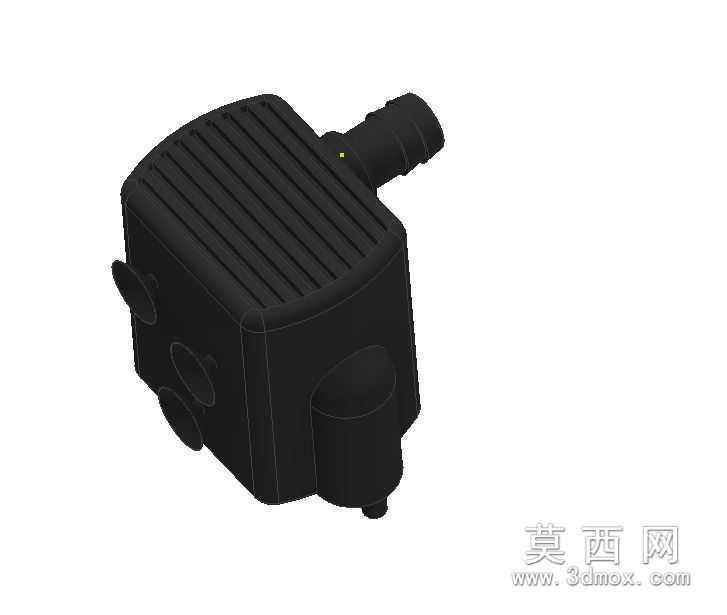

　　泵体整体为方正圆角结构，没有突出的尖锐结构，可直接平放安装在设备底部或狭小腔体内，外壳侧面预留的平面可搭配粘胶或简易卡扣完成固定，不需要额外设计复杂的安装支架，进出水口的轴向尺寸经过反复校核，在连接常规壁厚的输水软管后，不会出现管路弯折堵水的问题，整体安装占用空间远小于同参数的交流水泵。在建模过程中，对泵体外壳的分型面、接头处的加强筋结构都做了细节还原，标签区域的凹陷结构、外壳表面的脱模斜度都按照实际注塑工艺要求做了参数匹配，叶轮腔与电机腔的密封槽结构也完整呈现，可直接用于小型输水设备的结构适配校核，也可作为同类小型无刷水泵设计的参考原型，帮助结构工程师快速完成泵体选型与安装空间预留，减少重复建模的工作量。
