微雪电子纸Esp8266无线驱动控制板

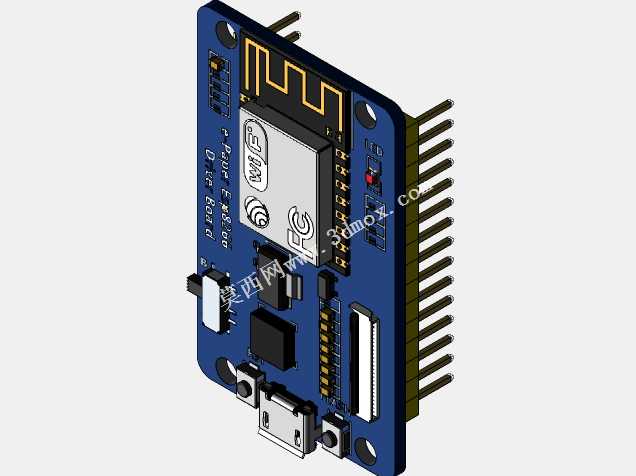

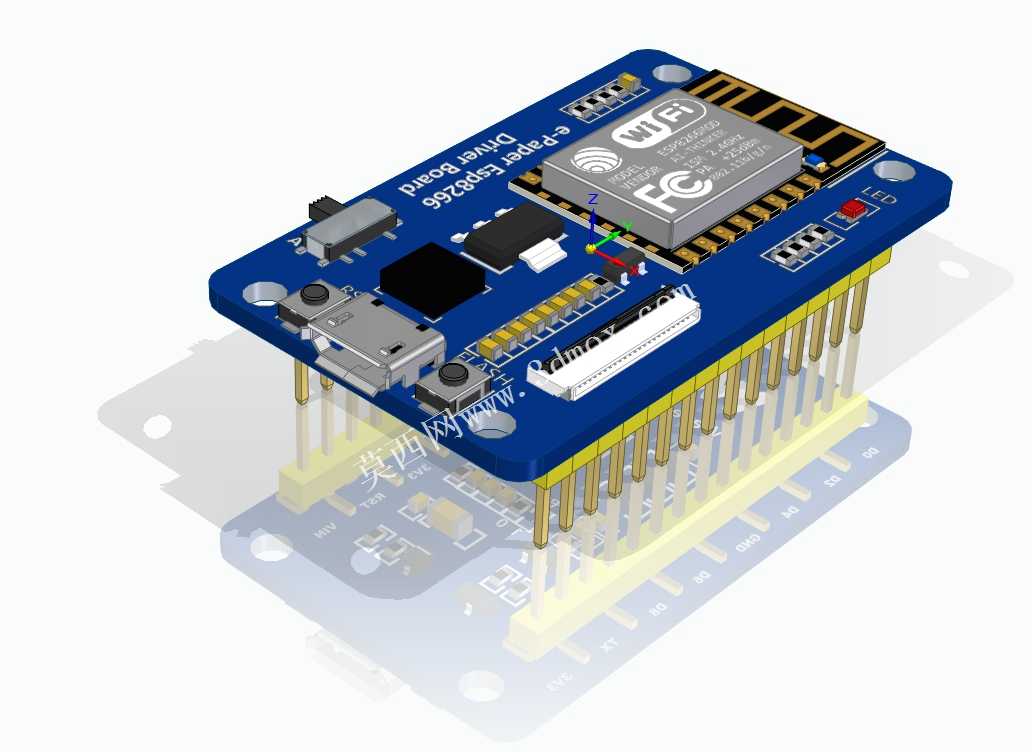

这款电子纸驱动控制板搭载Esp8266无线模组，主要面向低功耗电子墨水屏的无线显示场景，可广泛应用在商超电子价签、户外低功耗信息公示牌、仓储货架标签、智能穿戴墨水屏设备、工业现场无纸化工位提示牌等领域，解决传统有线驱动电子屏布线繁琐、供电受限的痛点，依托Esp8266的WiFi联网能力，可实现远程内容推送、批量屏幕内容更新，无需现场逐台接线调试，大幅降低多节点电子纸显示方案的部署成本。从功能特性来看，板载集成了Esp8266核心处理与无线通信单元，预留了电子纸屏的标准FPC排线接口，可直接适配对应尺寸规格的微雪电子墨水屏，无需额外转接电路；板上排布了复位按键、用户功能按键、电源指示与状态指示灯，同时引出了排针接口，可方便接入外部供电、拓展传感器或其他外设模块，电源部分做了宽压适配设计，可兼容常用的3.3V与5V供电输入，适配锂电池、USB供电等多种供电场景，满足低功耗长时间运行的需求。在设计思路上，整体采用双层PCB板载布局，将无线模组、接口电路、按键指示元件做了分区排布，高频通信部分做了铺地隔离处理，降低无线信号对屏驱电路的干扰，排针接口统一排布在板卡单侧，方便嵌入式安装时的接线操作，FPC屏接口设置在板卡边缘，可直接插接屏幕排线，减少走线长度带来的信号损耗。外形尺寸上采用紧凑的矩形板型设计，安装孔位设置在板卡四角，适配标准的铜柱固定安装方式，整体厚度控制在排针高度范围内，安装边界可兼容多数嵌入式外壳的内部空间，既可以直接裸板固定在设备内部，也可以搭配外壳做外置式显示节点使用，板上元件均采用贴片工艺焊接，整体结构牢固，可适应常规工业现场的振动、温湿度使用环境，长期运行稳定性有充足保障。
