铃木GS750摩托车化油器控制装配组件

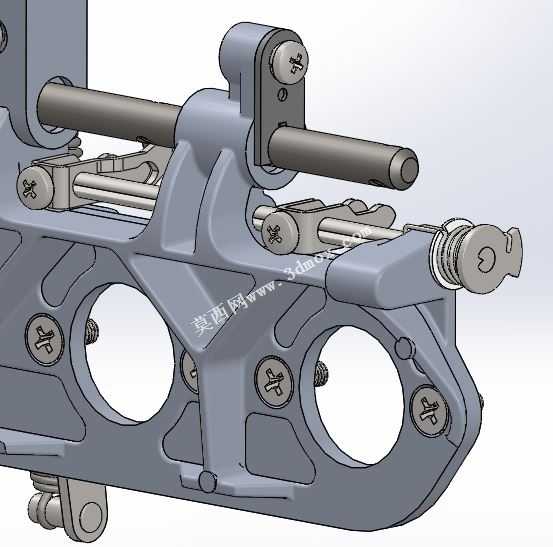

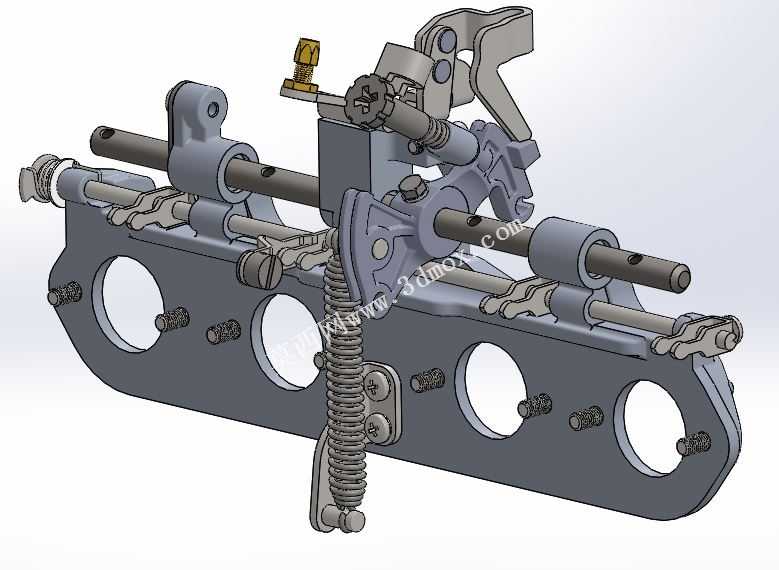

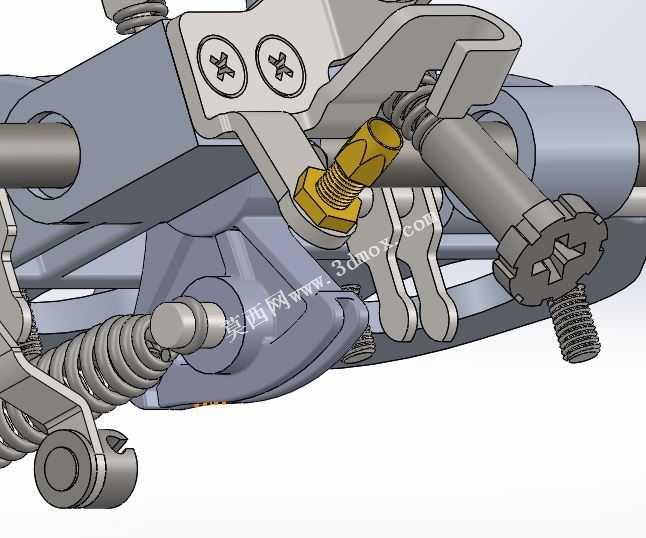

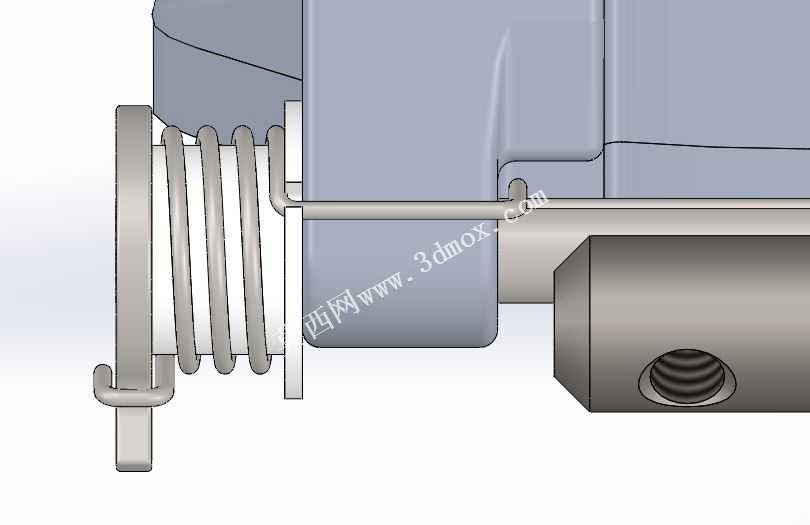

该组件是大排量跨骑摩托车化油器供油系统的核心控制装配部件，主要适配经典双缸摩托车型的化油器组联动控制需求，应用在摩托车燃油供给与节气门操控的核心传动环节，承担化油器节气门同步开合、怠速工况稳定、油门开度精准传递的核心功能，直接决定车辆供油响应速度、不同转速区间的空燃比匹配精度以及骑行时的油门操控手感。整套组件采用多轴平行杆系联动的结构设计思路，以带减重孔的一体化安装基板作为承载基体，基板上预留的四个大尺寸通孔为化油器主体安装让位，同时通过孔位边缘的紧固螺柱实现与化油器组的刚性连接，保证整套控制结构安装后无相对位移，避免长期使用出现的操控旷量。平行布置的多根光滑传动轴承担节气门摇臂的联动传动，每根轴上对应单个气缸的化油器节气门拨叉，拨叉与轴之间采用定位销加紧固螺钉的锁紧结构，既保证传动无间隙，也方便后期调试单缸节气门开度实现多缸同步。组件中部设置的复位拉伸弹簧为整套操控结构提供回位力矩，弹簧两端采用挂钩式连接结构，一端固定在基板的凸台安装位，另一端连接在主操控摇臂上，保证油门松开时节气门能快速回到怠速开度位置，避免出现油门卡滞、回位不及时的安全隐患。上部的操控摇臂组集成了怠速调节螺钉、油门拉索安装位以及挡位限位结构，怠速调节螺钉采用细牙螺纹设计，可通过旋拧长度精准调整怠速时节气门的基础开度，匹配不同环境温度、海拔下的怠速工况需求；油门拉索安装位采用带锁紧卡槽的摇臂结构，可避免拉索在大油门开合过程中脱落，同时预留的双拉索安装位可适配双线油门的安全结构，单根拉索断裂时仍能保证节气门复位。整套组件的安装边界完全匹配对应车型化油器组的安装孔距，基板上的安装螺柱位置、传动轴的中心距、摇臂的摆动行程都经过严格的尺寸校核，安装时可直接与原厂化油器组适配，无需额外打孔或改装，各运动部件之间预留了足够的活动间隙，不会在工作过程中与化油器本体、周边的空滤接口或车架部件产生运动干涉。在实际使用场景中，该组件可将车手施加在油门转把上的旋转动作，通过拉索传递转化为平行轴的同步转动，带动四个化油器的节气门按照相同开度同步开启，保证各气缸进气量一致，避免出现单缸工作不良、动力输出不平顺的问题；同时组件上的各铰接位置都采用了耐磨的衬套结构，可承受长期反复的开合动作，降低磨损带来的操控虚位，延长整套供油控制系统的使用寿命。
