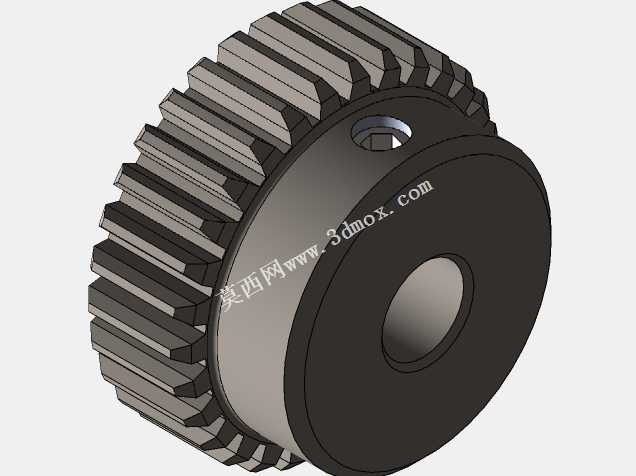

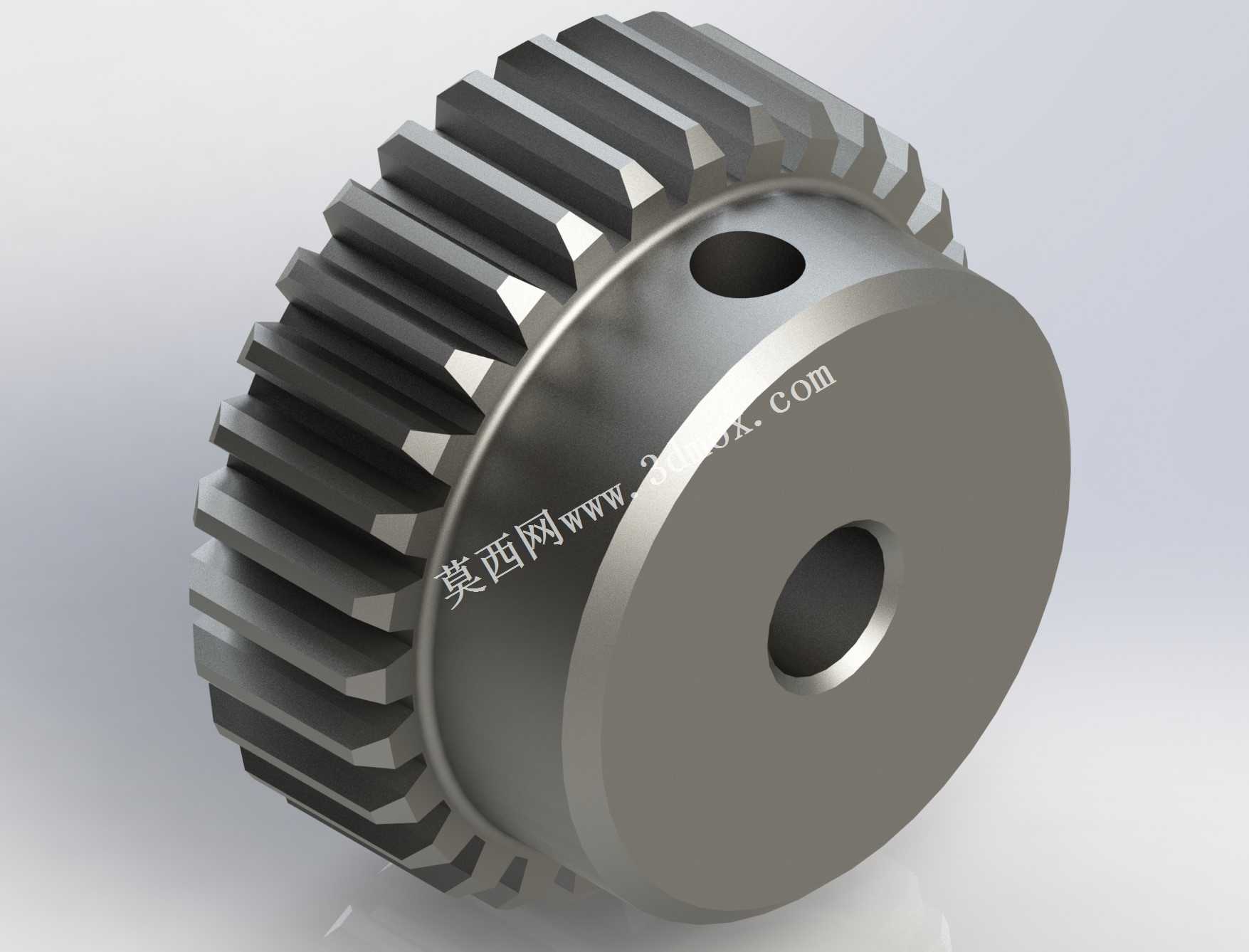

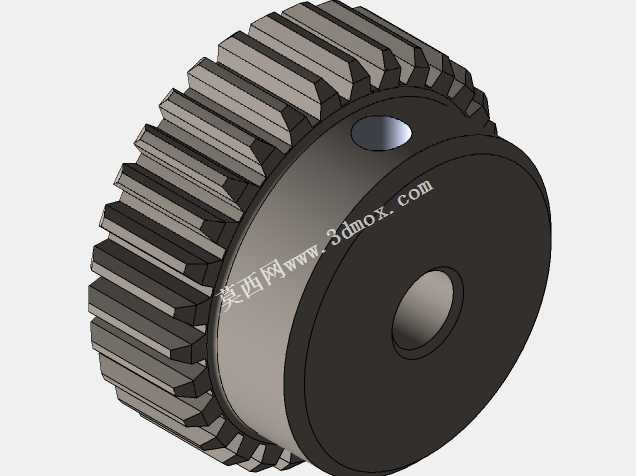

多安装孔径可选1模30齿直齿传动齿轮

这款直齿圆柱齿轮主要面向轻工自动化输送、小型机床进给机构、桌面级传动试验台、包装设备分度单元等对传动精度有基础要求、安装空间紧凑的应用场景，作为平行轴传动系统的核心从动或主动传动件使用，可实现恒定转速比的动力传递，适配中小扭矩的动力传输需求，能在常规室内工况下长期稳定运行，适配常规润滑脂润滑的开式或半开式传动布局。

产品在功能设计上充分考虑了多场景适配需求，预留了6mm、6.35mm、7mm、8mm、10mm、12mm、15mm共七种不同的内孔安装规格，可直接匹配不同直径的输出轴、传动轴，无需二次扩孔加工；轮毂位置预留了紧定螺钉安装孔，装配时可配合平键使用，也可单独通过紧定螺钉实现轴与齿轮的周向固定，避免传动过程中出现齿轮打滑、轴向窜动的问题，安装便捷性较强，能大幅缩短设备装配、改装的调整周期。齿轮内孔加工公差控制在+0到-0.03mm区间，可与标准公差的传动轴实现过渡配合，装配后同轴度表现优异，能有效降低高速转动时的径向跳动量，减少传动过程中的噪音与振动。

设计过程中选用45号钢作为基础材质，对应美标AISI1045钢牌号，材料具备足够的强度与耐磨性能，可承受常规传动场景下的接触应力与弯曲应力，无需额外热处理即可满足普通工况的使用寿命要求，若用于更高负载、更高转速的场景，也可在此模型基础上追加齿面淬火、调质等后处理工序进一步提升性能。齿形采用标准渐开线直齿齿廓设计，齿向与齿轮轴线平行，加工难度低，装配时无需复杂的轴向对位，对安装误差的容忍度较高，适合非高精度要求的通用传动场景。

从安装边界来看，这款齿轮为标准1模数30齿规格，齿顶圆、齿根圆尺寸符合标准直齿轮参数计算结果，轮毂厚度与齿宽匹配常规传动的啮合宽度要求，径向安装尺寸紧凑，不会占用过多的设备内部空间；轴向方向上紧定螺钉孔位于轮毂中部位置，安装后螺钉头部不会突出轮毂端面，可适配近距离的轴承、挡圈等相邻安装部件，不会出现运动干涉问题。设计时也充分考虑了不同孔径下的轮毂强度冗余，即便是最大15mm内孔的规格，轮毂壁厚也能满足额定扭矩下的强度要求，不会出现传动过程中轮毂开裂的问题，同时不同孔径规格的齿轮外齿参数完全一致，同系列不同孔径的齿轮可实现完全互换，方便设备维护时快速更换备件，也便于设计人员在设备迭代时快速调整轴径匹配方案，无需重新设计啮合副参数。
