可参数化定制摆线轮发电传动构件

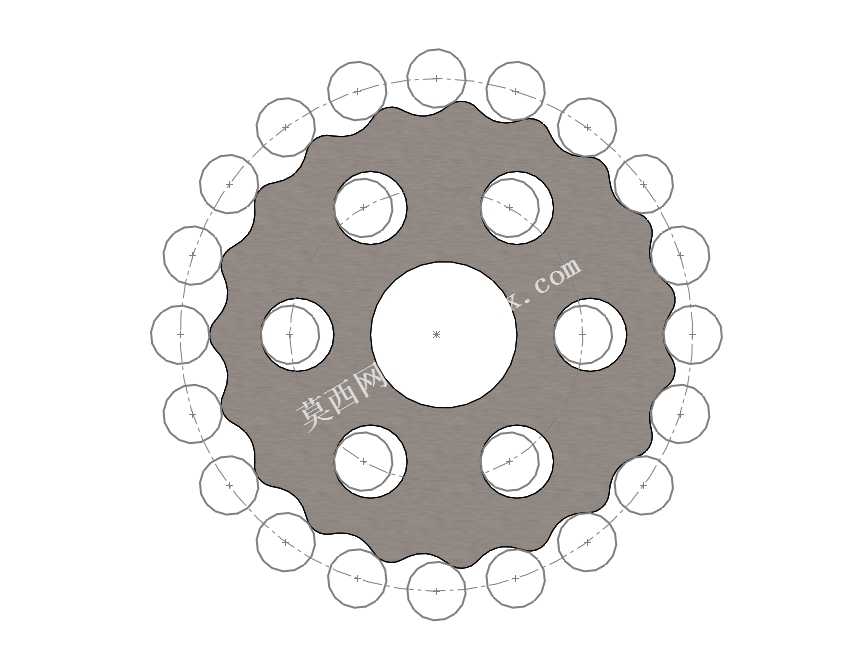

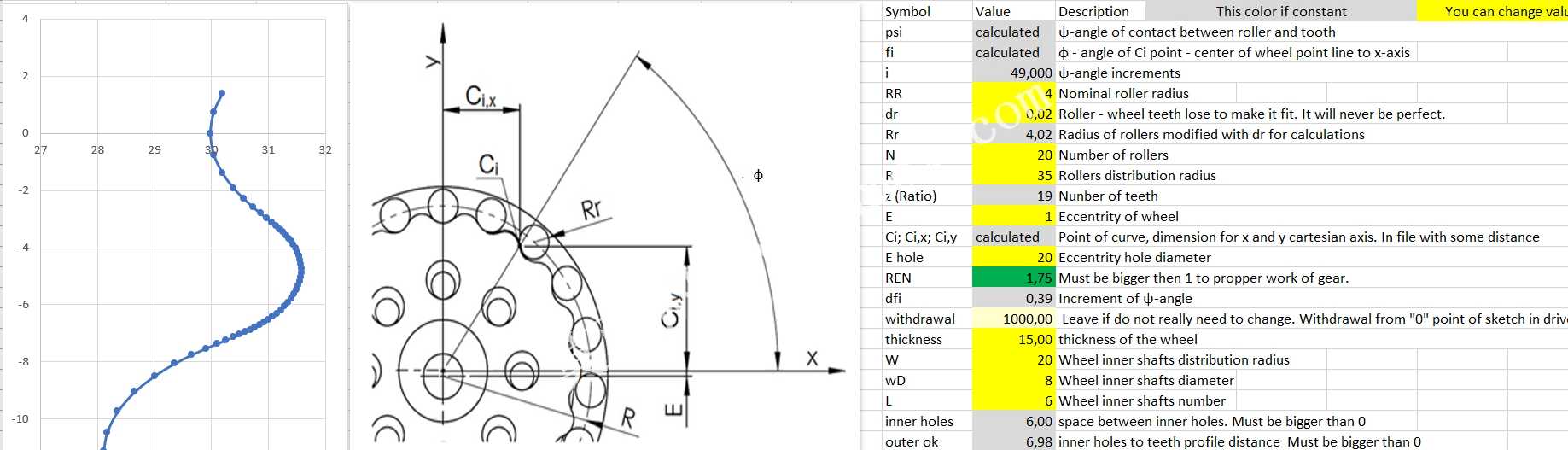

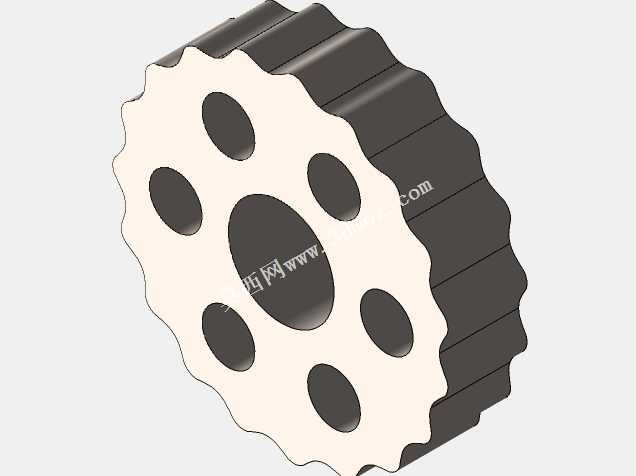

这款摆线轮构件主要应用于小型摆线式发电装置的核心传动环节，在分布式小型发电、便携应急供电、低转速能量回收等场景中承担核心传动啮合功能，能够将输入端的低转速大扭矩动力通过少齿差啮合原理平稳传递，配合发电模块完成动能到电能的转换，相比传统渐开线齿轮传动，摆线结构具备啮合重合度高、传动回差小、运行噪音低、抗冲击负载能力强的优势，尤其适配输入转速波动较大的小型发电工况，比如户外小型风力发电、人力驱动应急发电、小型水力动能回收等场景下，能够有效提升传动系统的运行稳定性，降低传动过程中的能量损耗。该构件的设计采用参数化可调思路，核心齿形轮廓基于摆线啮合原理生成，设计过程中预留了全参数调整接口，可根据实际传动比需求、负载扭矩大小、安装空间边界灵活调整齿部参数、轮体厚度、中心安装孔径以及周向减重孔的尺寸与分布，无需重新从零绘制齿形，仅通过参数调整即可快速生成适配不同工况的摆线轮结构，大幅缩短定制化设计的周期。从结构特性来看，轮体中心设置贯通安装孔，用于与输入偏心轴配合装配，周向均匀分布的通孔一方面用于减轻轮体自身重量，降低传动过程中的转动惯量，提升传动响应速度，另一方面可作为传动销的配合孔位，完成摆线轮自转运动的输出，外围连续的摆线齿形与配套针齿销实现多点啮合，单齿承受的负载更小，整体结构的承载能力远高于同尺寸的渐开线齿轮，同时多点啮合的特性也让传动过程更加平稳，即使在低速重载工况下也不会出现明显的传动卡顿问题。在安装边界层面，该摆线轮的外径尺寸、中心孔直径、周向孔位的分布圆直径均可根据配套的发电壳体尺寸、偏心轴参数、输出机构尺寸进行适配调整，设计时充分考虑了摆线传动的装配公差要求，齿形预留了合理的啮合间隙，既保证传动过程中不会出现卡滞，又能将传动回差控制在极小范围内，轮体的厚度可根据额定传递扭矩进行匹配，扭矩需求较大的场景可适当增加轮体厚度提升结构强度，低负载便携场景则可减小厚度进一步控制整体重量，适配不同场景下的轻量化与强度需求。
