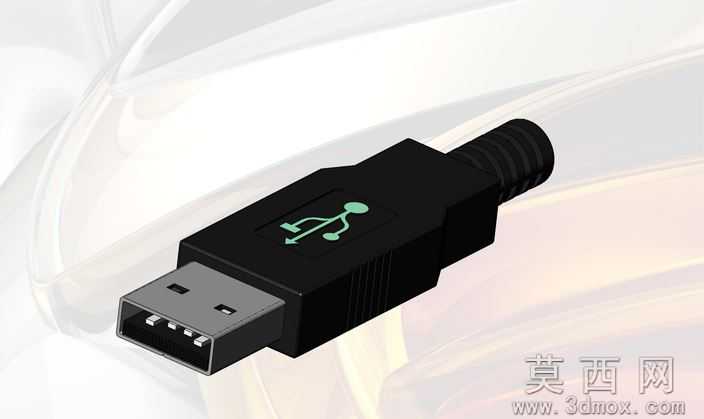

标准USBA公头接口SolidWorks三维模型

本模型为标准USBA公头接口的高精度三维建模成果，建模全程基于SolidWorks2010平台完成，采用自底向上的装配体建模思路，首先拆分金属插芯、绝缘基座、黑色塑胶外壳、尾部防弯折护套四个独立零部件分别建模，再通过同轴心、重合、距离等标准配合完成整体装配，各零件间的装配间隙严格控制在0.02mm以内，完全还原实物的装配公差要求。参数设计阶段严格遵循USB-IF官方发布的USBA公头规范，金属插芯的外部尺寸设定为12mm×4.5mm，内部四个信号触点的间距、伸出长度、倒角尺寸均与行业通用标准完全一致，塑胶外壳的壁厚、尾部护套的波纹段长度与弯折角度均参考市售常规USBA公头的实测参数设定，可直接用于接口适配类的结构验证工作。渲染材质环节针对不同零件的物理特性分别配置参数，金属插芯采用镀镍金属材质，添加轻微的磨砂反射效果还原真实金属质感，绝缘基座设置为浅灰色哑光硬质塑料材质，外壳与尾部护套采用黑色半哑光PVC塑胶材质，表面添加细微的颗粒纹理模拟注塑成型的表面质感，插芯尾部的接线端设置为亮面锡焊金属材质，整体渲染效果贴近实物外观。结构原理上完整还原USBA公头的内部构造，金属外壳起到电磁屏蔽与结构定位作用，内部四个触点分别对应电源正、数据负、数据正、电源地四个引脚，绝缘基座实现触点间的电气隔离，尾部的波纹状护套可在线缆弯折时分散应力，避免线缆根部断裂，模型完整保留了各部件的限位卡扣结构，可直观展示公头与母座对接时的卡合固定逻辑。软件兼容方面，模型除原生SolidWorks2010格式外，还提供STEP、IGES、STL三种通用三维格式，STEP与IGES格式可兼容Creo、UG、Catia、AutoCAD等绝大多数主流三维设计软件，支持直接导入进行结构修改、装配干涉检查，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面。研发教学应用层面，该模型可作为数码产品接口结构设计的参考模板，帮助研发人员快速完成USBA接口相关的外设产品结构设计，也可作为机械制图、三维建模课程的教学案例，用于讲解装配体建模、标准件参数化设计、工程图生成的相关操作，同时也可用于电子接插件类产品的科普展示，帮助学习者直观理解USBA接口的内部构造与工作原理。
