台式机双段PC电源SolidWorks三维模型

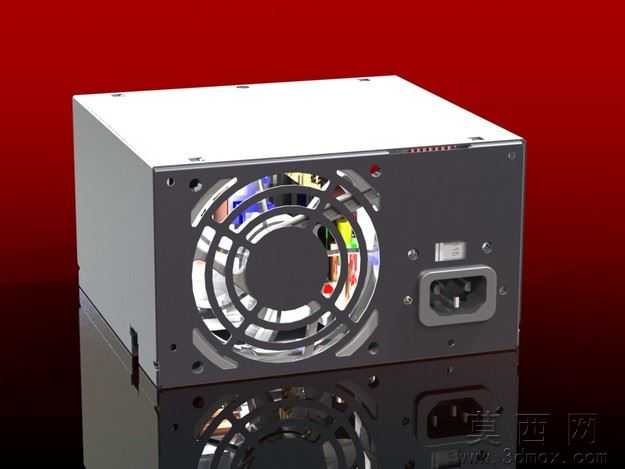

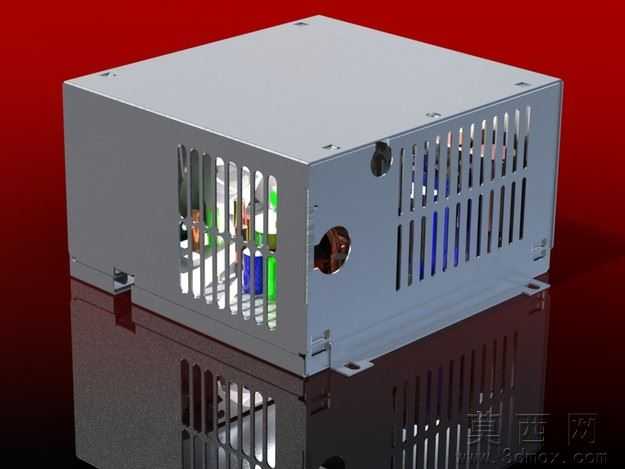

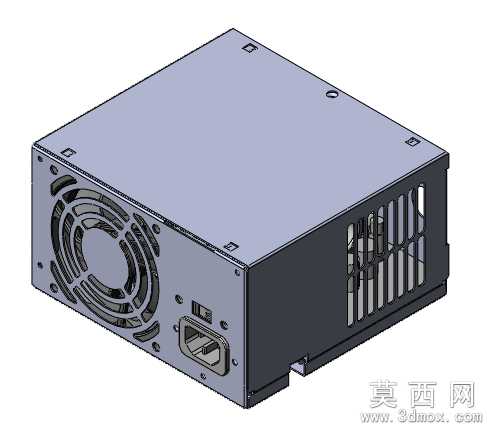

本模型为台式机双段结构PC电源的完整三维设计成果，建模阶段以实际量产ATX电源的尺寸规范为基准，首先完成电源金属外壳的基础轮廓绘制，精准还原外壳的折边、固定孔位、通风栅格的排布逻辑，对风扇安装位的同心圆防护格栅、电源输入接口的嵌套结构、侧面散热通风格栅的条状开孔都做了逐特征建模，保证每一处卡扣、螺丝孔位的位置都与实物装配逻辑完全匹配，避免出现装配干涉问题。参数设计层面严格遵循台式机电源的通用尺寸标准，外壳长宽高比例符合常规ATX电源的安装规格，风扇位适配8cm/9cm标准轴流风扇的安装尺寸，输入接口匹配国标品字电源插座的安装公差，内部预留的双段式腔体空间可完整容纳EMI滤波电路、主变压模块、整流输出模块的排布空间，所有孔位的孔径、孔距都按照钣金加工的公差要求设定，可直接导出用于钣金开模的加工图纸。渲染材质部分针对不同部件做了区分设置，电源上下金属外壳采用磨砂冷轧钢材质，调整金属粗糙度参数还原实物的哑光金属质感，风扇防护网采用镀锌钢板材质，呈现略带反光的金属色泽，电源输入接口采用阻燃黑色塑料材质，侧面通风栅格的边缘做了轻微倒角处理，渲染后可清晰呈现钣金件的折边厚度与装配缝隙，整体视觉效果与实物产品高度一致。结构原理上还原了双段式PC电源的腔体分隔设计，通过内部金属挡片将高压输入区与低压输出区做物理隔离，既满足安规绝缘要求，又能优化内部风道走向，风扇吸入的冷风可依次掠过散热片、主变压器、输出整流模块后从侧面格栅排出，形成顺畅的散热风道，外壳的每一处固定卡扣都对应上下盖的装配点位，可实现无额外辅助的虚拟装配演示。软件兼容方面，模型采用SolidWorks2010版本创建，特征树完整保留可编辑参数，同时附带STL通用格式文件，可兼容UG、Pro/E、AutoCAD等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证外壳结构。研发教学应用层面，该模型可作为电脑硬件结构设计的教学案例，帮助学习者理解钣金类电子产品外壳的设计逻辑、PC电源的内部排布与散热设计思路，也可用于电脑装机仿真、机箱兼容性测试的虚拟场景搭建，还能作为电源产品改型设计的基础模型，帮助研发人员快速调整外壳尺寸、接口位置，缩短新产品的开发周期。
