组合式齿轮传动机械演示装置

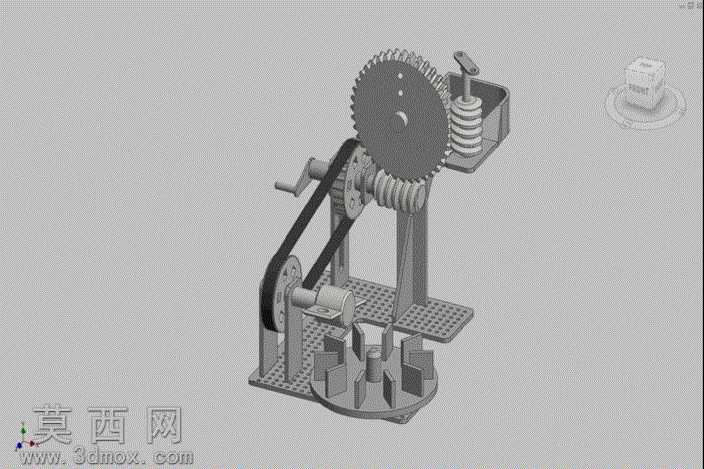

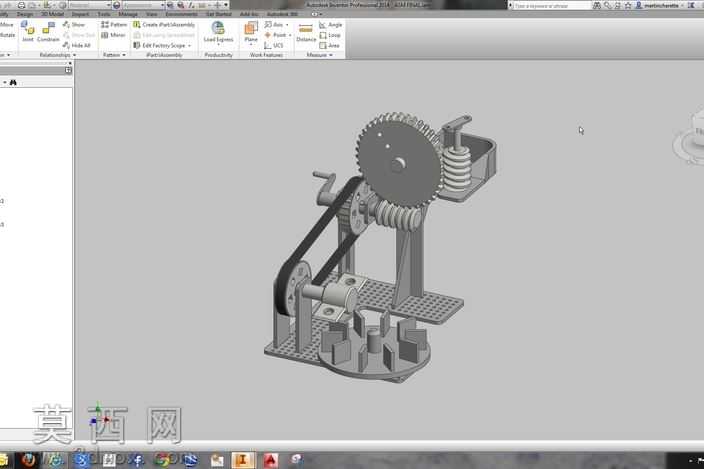

本作品为组合式齿轮传动机械演示装置的三维建模成果，建模过程中严格遵循机械设计的传动比匹配原则，对整套机构的各零部件进行了精准的参数化建模。首先针对核心的大直径直齿圆柱齿轮，按照标准渐开线齿廓参数绘制齿形，保证齿距、齿厚、模数等参数符合机械传动规范，齿面与齿根的过渡圆角做了平滑处理，避免应力集中的结构缺陷。与直齿轮啮合的蜗轮蜗杆组件，建模时精准匹配了蜗杆的导程角与蜗轮的螺旋角，保证两者啮合时的接触精度，还原了蜗轮蜗杆机构大传动比、反向自锁的结构特性。带传动部分的同步带与带轮，建模时还原了带轮的轮槽结构与同步带的齿形细节，保证带与带轮的装配贴合度，还原带传动缓冲吸振、远距离传动的结构特点。装置底部的镂空安装底板，按照等间距的安装孔位进行阵列建模，方便各支撑立柱、轴系组件的定位安装，底板边缘做了倒角处理，避免锐边结构。装置末端的间歇回转工作台，通过槽轮机构与前端传动链连接，建模时精准控制槽轮的槽口弧度与拨销的位置尺寸，保证间歇传动的运动精度，工作台上方的工位挡块按照圆周等距分布，还原多工位间歇送料的演示功能。整套机构的手动摇柄做了符合人体工学的弯折造型，表面做了防滑纹理处理，弹簧储能组件的弹簧按照螺旋扫掠方式建模，还原弹簧的圈数、节距与线径参数，弹簧上下端的支撑座做了定位卡槽结构，保证弹簧安装时不会发生偏移。渲染阶段采用金属哑光材质模拟钢制零部件的质感，对齿轮啮合面、带轮槽面等运动接触面做了轻微的粗糙度区分，支撑框架采用浅灰色硬质金属材质，底板采用带细微纹理的金属网板材质，整体光影采用柔和的顶光搭配侧方补光，清晰展现各层传动结构的装配关系与运动逻辑，整套模型完整还原了多级机械传动组合的结构特点，可用于机械原理教学演示、传动机构方案验证等场景，各零部件之间的装配间隙控制合理，不存在干涉问题，可直接用于虚拟运动仿真，直观展现从手动输入到间歇回转输出的完整动力传递路径。
