可变传动比齿条齿轮转向机构三维设计

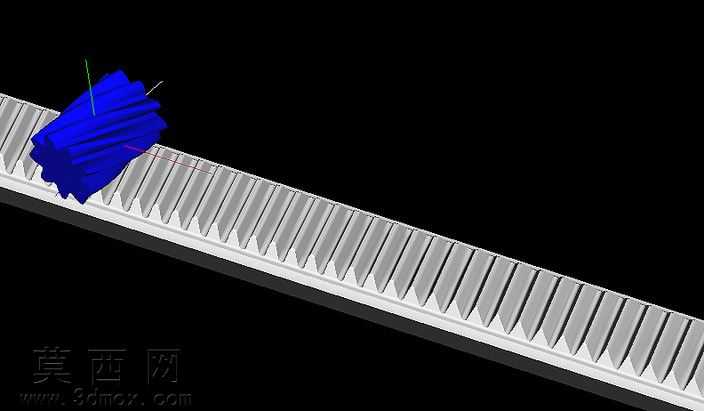

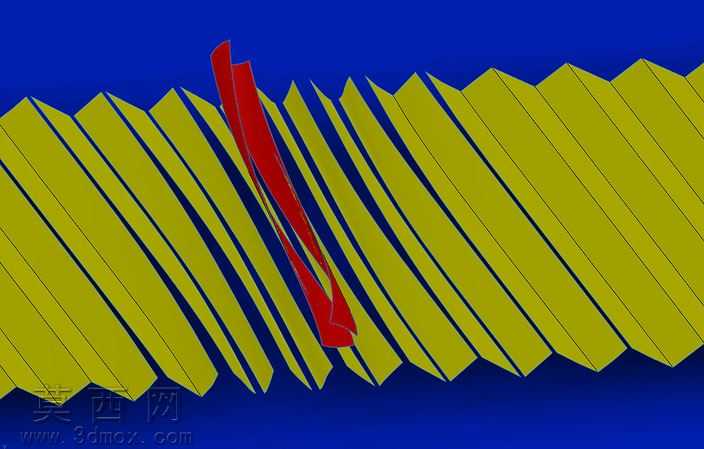

本作品为可变传动比齿条与齿轮配合的转向系统三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对可变传动比的核心功能需求，对齿条的齿形轮廓进行分段参数化定义，区别于常规等模数等齿距的标准齿条，该齿条沿长度方向的齿距、齿厚参数呈规律性渐变，以此实现与齿轮啮合过程中传动比的动态变化，匹配转向场景下不同行程的力与位移传递需求。建模过程中先完成齿轮的基准齿形绘制，通过渐开线方程生成齿轮的精确齿廓，保证轮齿的啮合精度，再根据预设的传动比变化曲线，推导齿条各段齿形的坐标参数，逐段生成齿条的齿体结构，同时完成齿轮与齿条的装配基准约束，确保二者啮合间隙处于合理工程范围，避免出现传动卡滞或侧隙过大的问题。材质与渲染环节，针对金属传动件的特性，为齿条与齿轮主体赋予合金钢材质，调整材质的金属度、粗糙度参数，还原机加工金属表面的细腻哑光质感，对齿面啮合区域做细微的材质区分，模拟实际使用中齿面的接触痕迹，场景采用深色纯色背景突出主体结构，搭配定向光源打亮齿形啮合部位，清晰展示齿廓的渐变特征与整体装配关系。结构设计上，除核心的齿条齿轮啮合副外，还预留了齿轮的转轴安装位、齿条的导向滑动配合面，整体结构可直接适配转向系统的安装接口，设计思路围绕转向操作的实际工况展开，在转向行程的中段采用较小传动比保证转向操作的稳定性，在行程两端采用较大传动比缩小转向操作的动作幅度，兼顾转向精准度与操作便捷性，建模过程中对所有配合面做了公差预留，所有齿形经过啮合干涉检查，确保运动过程中无齿面碰撞、卡滞问题，整体模型结构完整，参数可编辑，可直接用于转向机构的原理验证、结构优化以及工程样机开发的参考依据。
