轻量化灯丝线轴固定支撑装置

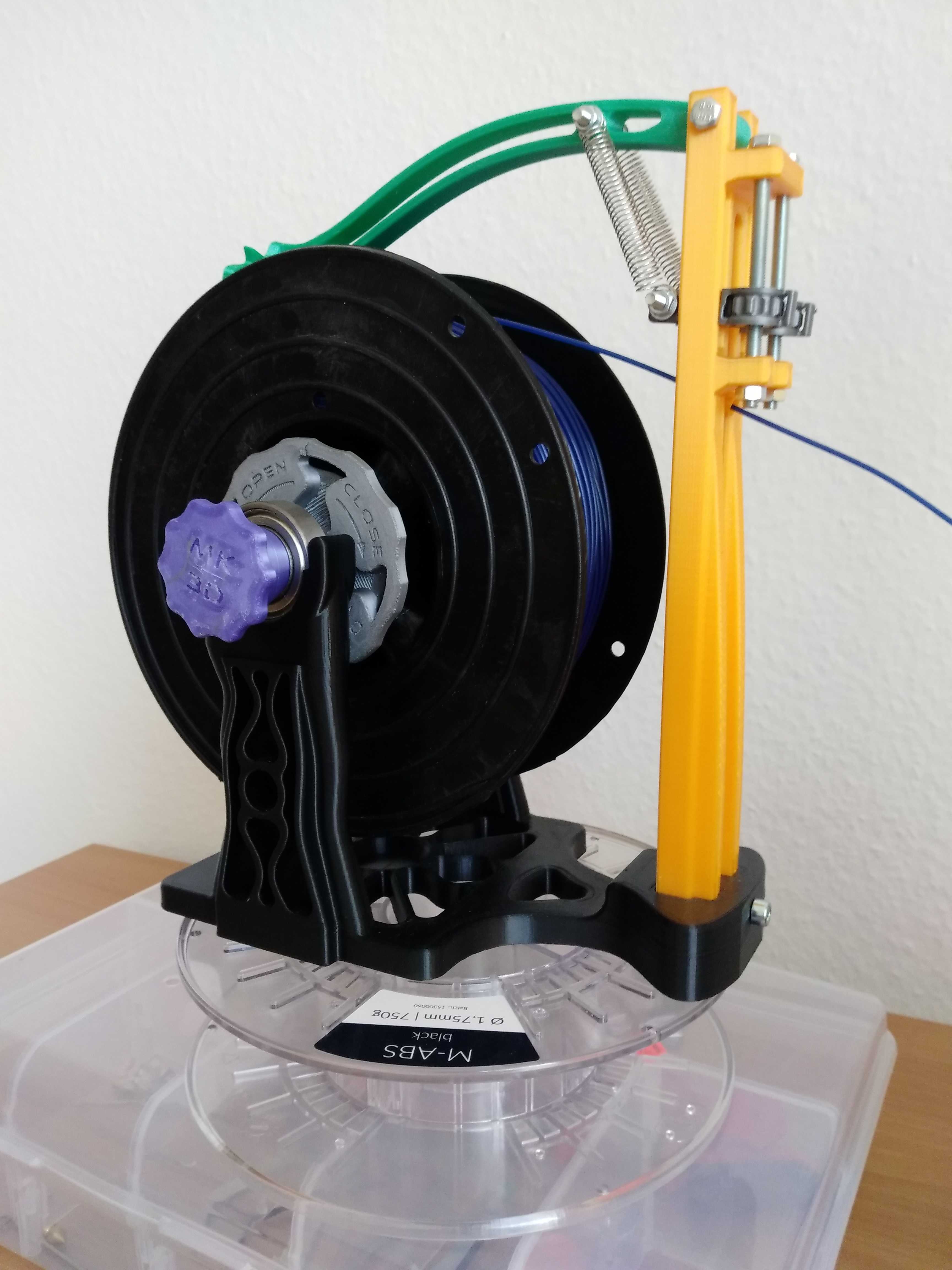

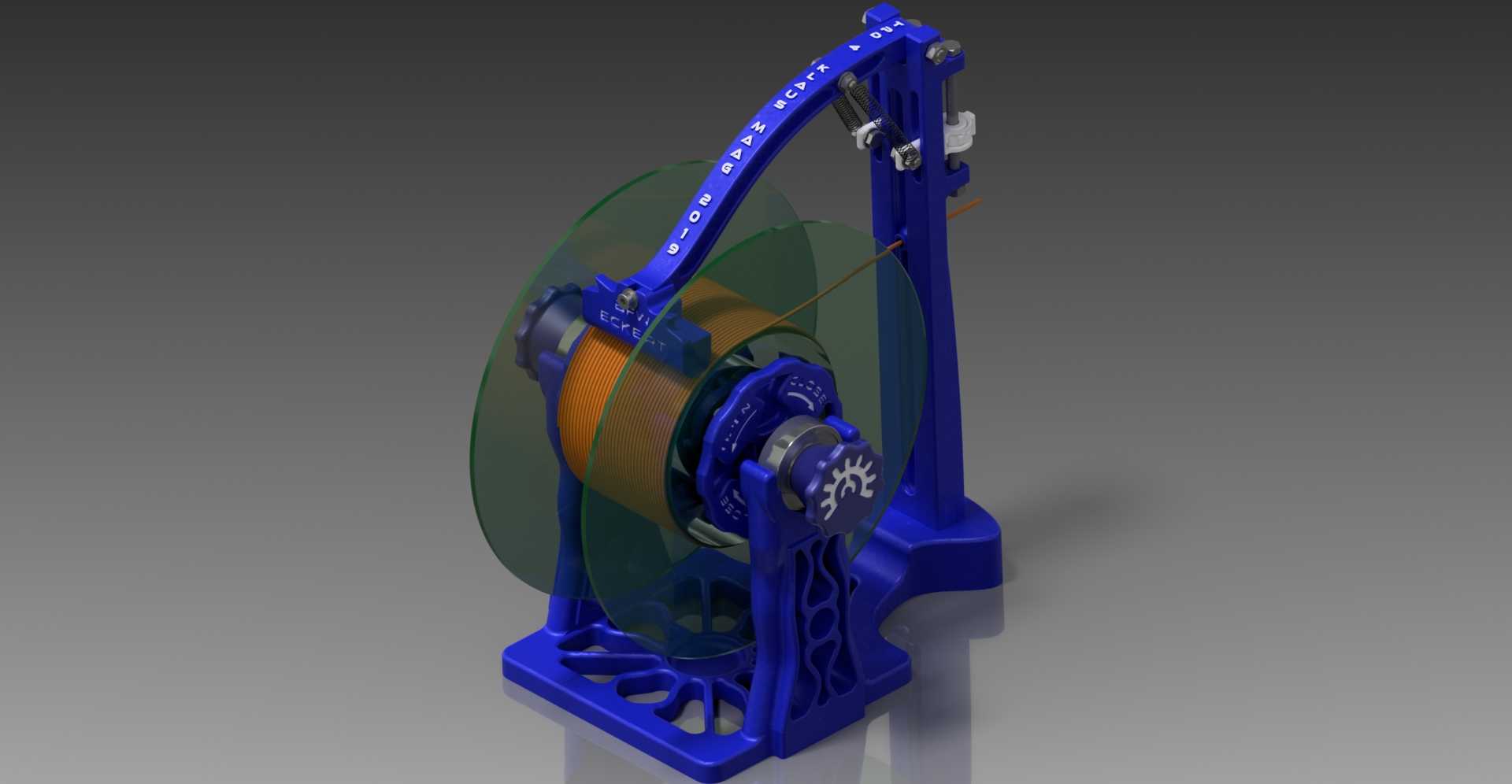

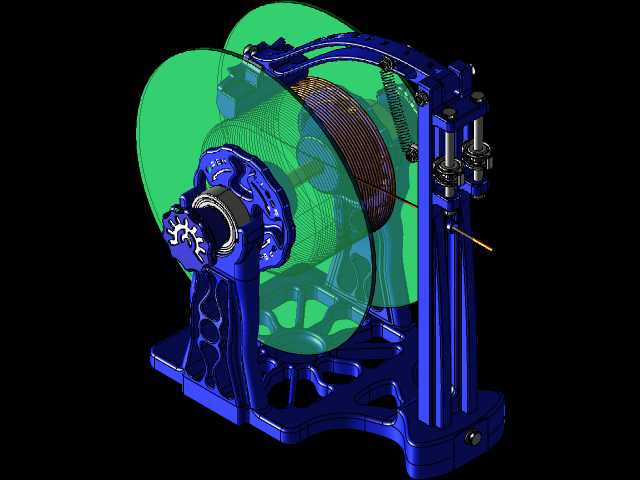

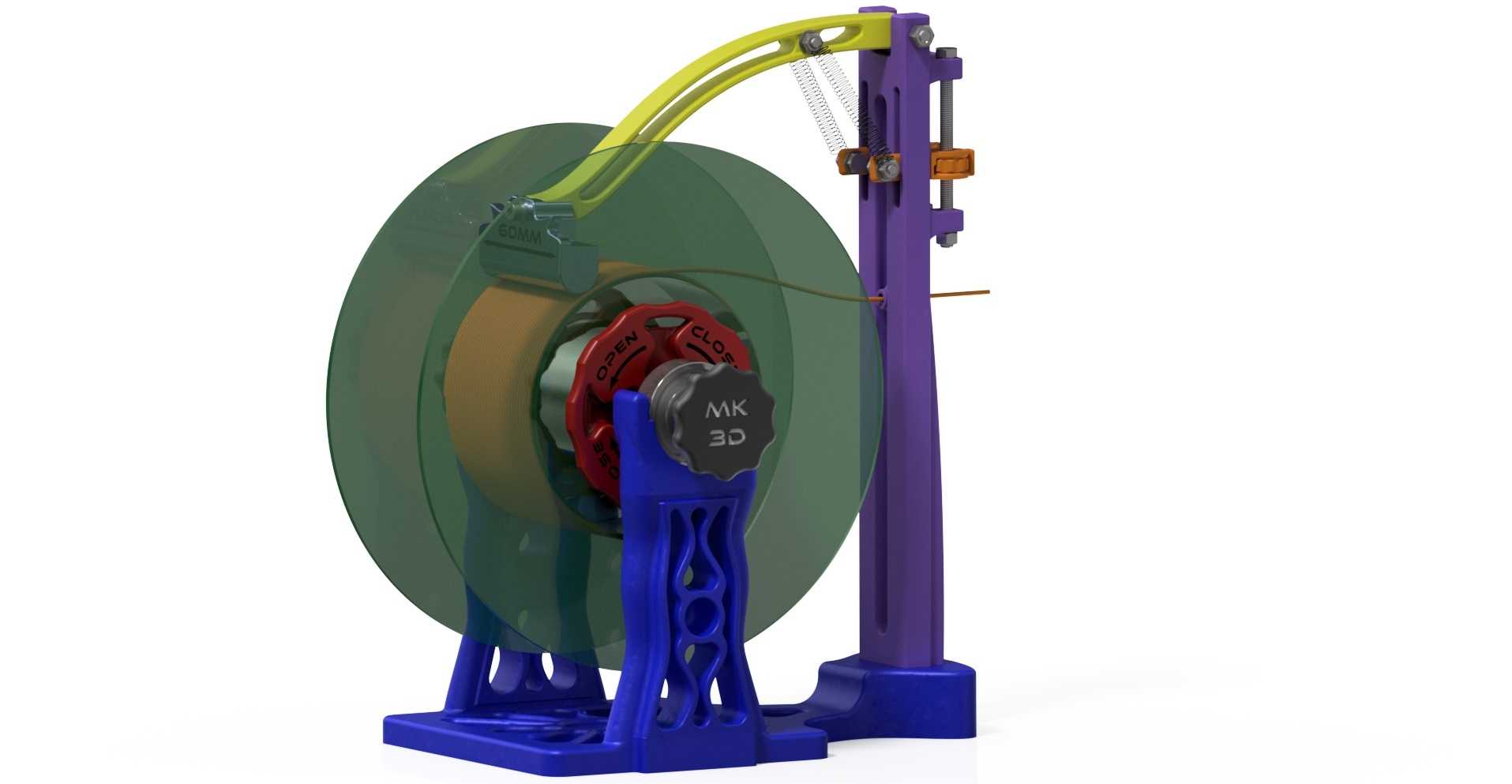

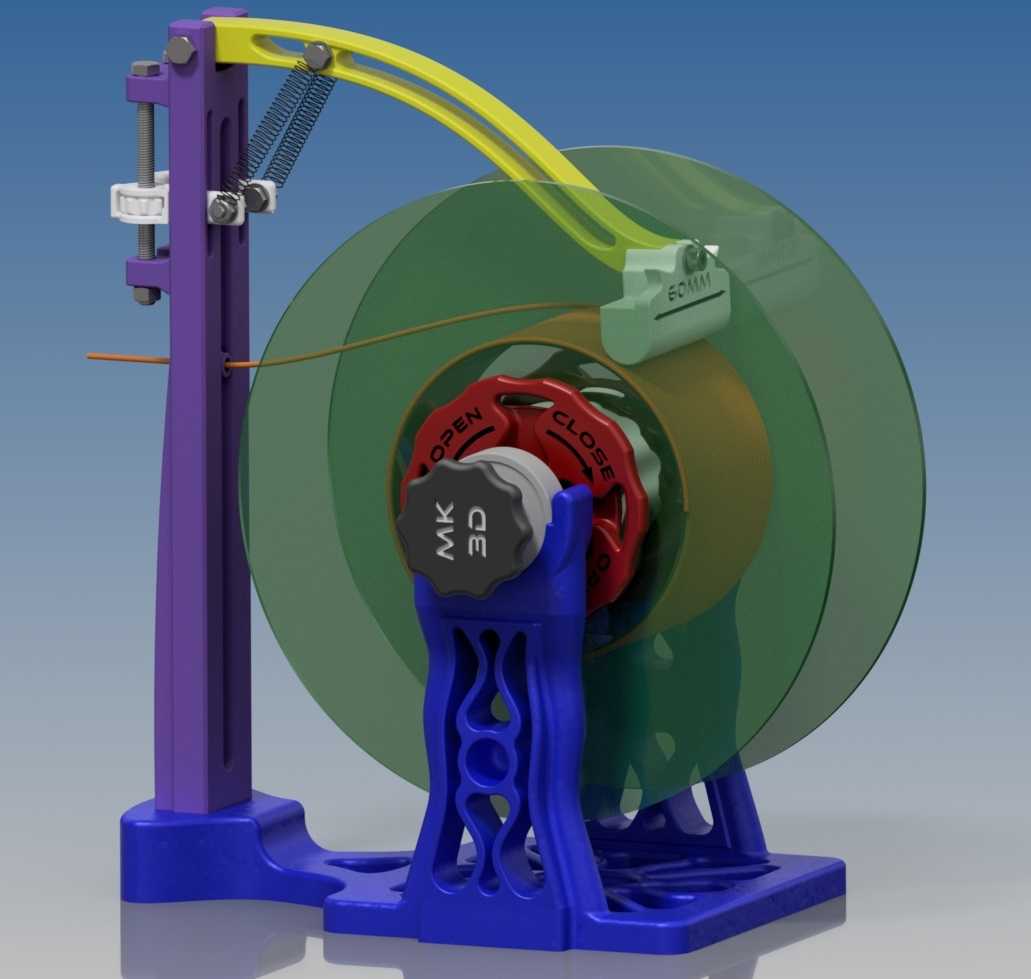

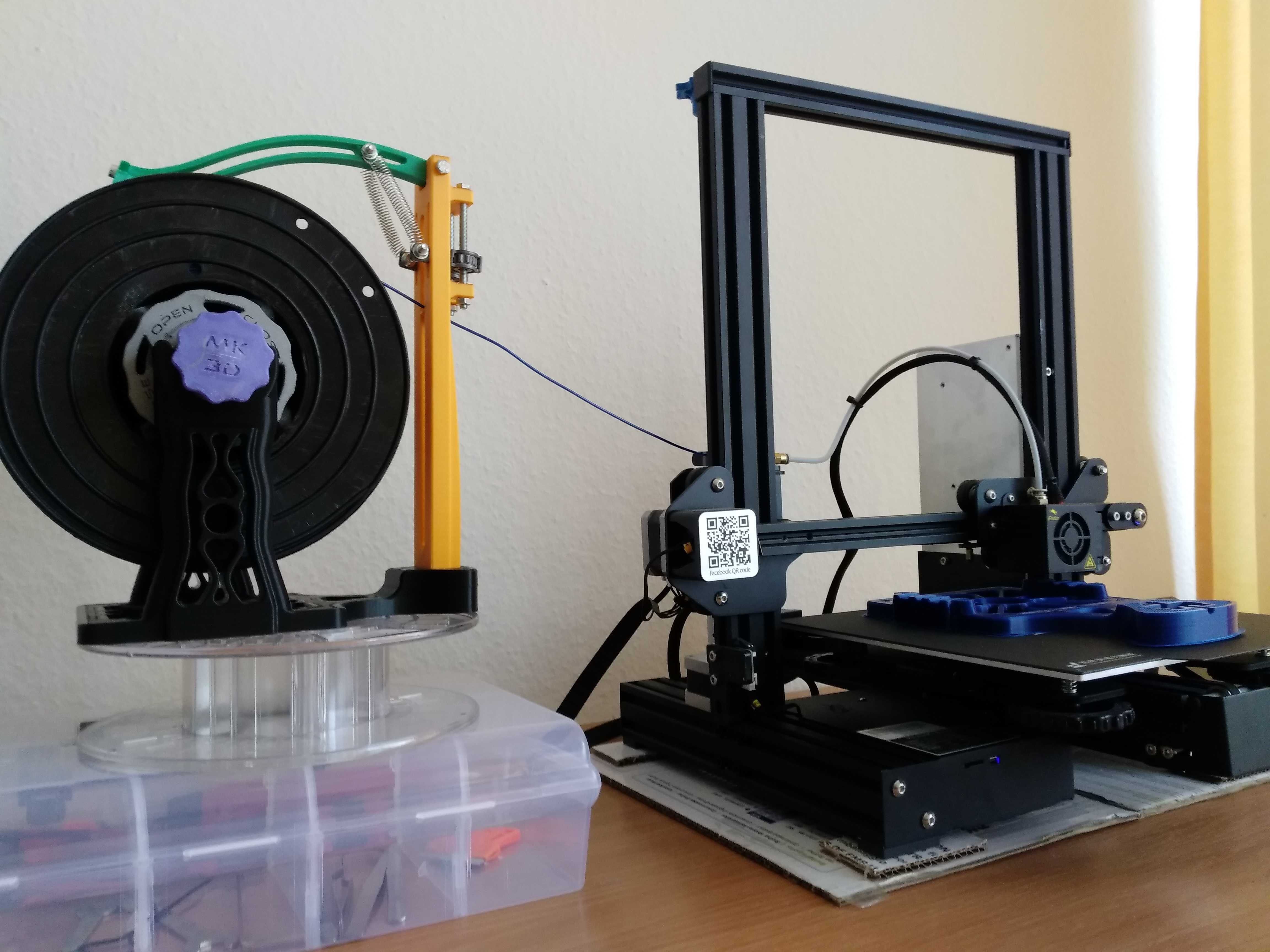

该装置主要面向小规格线材的放卷作业场景，适配电子元器件生产、灯丝加工、细金属线材预处理等工位的使用需求，可独立安装在操作台边缘，也可配合小型自动化送线设备完成集成部署，解决小重量线卷放卷过程中易偏移、线材拉扯张力不均、线卷松脱散乱的常见问题。装置整体采用立式单臂支撑结构，底部为一体化成型的镂空支撑底座，底座预留了多个沉头安装孔位，可通过螺栓直接固定在厚度10-30mm的操作台面或设备安装板上，整体安装占用台面面积不足0.03平方米，不会过多挤占工位操作空间，适配多数小型加工工位的紧凑布局要求。主体支撑臂采用弧形流线型设计，在保证结构刚性的前提下通过镂空减重处理降低整体自重，支撑臂上端集成了可调式压持结构，可根据线卷的实际宽度快速调整压持间距，适配不同幅宽的线卷安装需求；线卷安装位采用快拆式轴端固定结构，无需额外工具即可完成线卷的更换操作，轴端配套的阻尼调节旋钮可根据线材的实际粗细调整放卷阻尼，避免放卷速度过快导致线材松垮打结，也能防止阻尼过大造成线材拉扯变形。装置的导向结构设置在支撑臂的出线端，采用圆弧过渡的导向接触面，可避免细径灯丝、漆包线等易损伤线材在导向过程中出现表面刮伤、镀层脱落的问题，出线角度可根据实际走线方向进行小范围调整，适配不同设备的进线位置要求。该装置的承重边界为1kg以下的线卷，适配线卷的最大外径为180mm，最大轴向宽度为80mm，安装轴径可通过更换轴套适配10-25mm内径的标准线卷，整体结构没有复杂的传动部件，日常维护仅需定期清理导向接触面的积尘即可，长期使用也不会出现卡滞、异响等问题。在设计过程中充分考虑了小工位的操作便利性，所有调节结构都设置在操作人员伸手可及的位置，更换线卷、调整阻尼、修正导向角度的操作都可在十秒内完成，不会打断正常的生产节奏；支撑结构的受力经过优化，满载状态下底座不会出现翘边、支撑臂形变量控制在0.2mm以内，可保证长时间放卷过程中线材的走线位置稳定，不会出现偏移导致的送线精度偏差。
