山猫滑移装载机运动约束结构设计

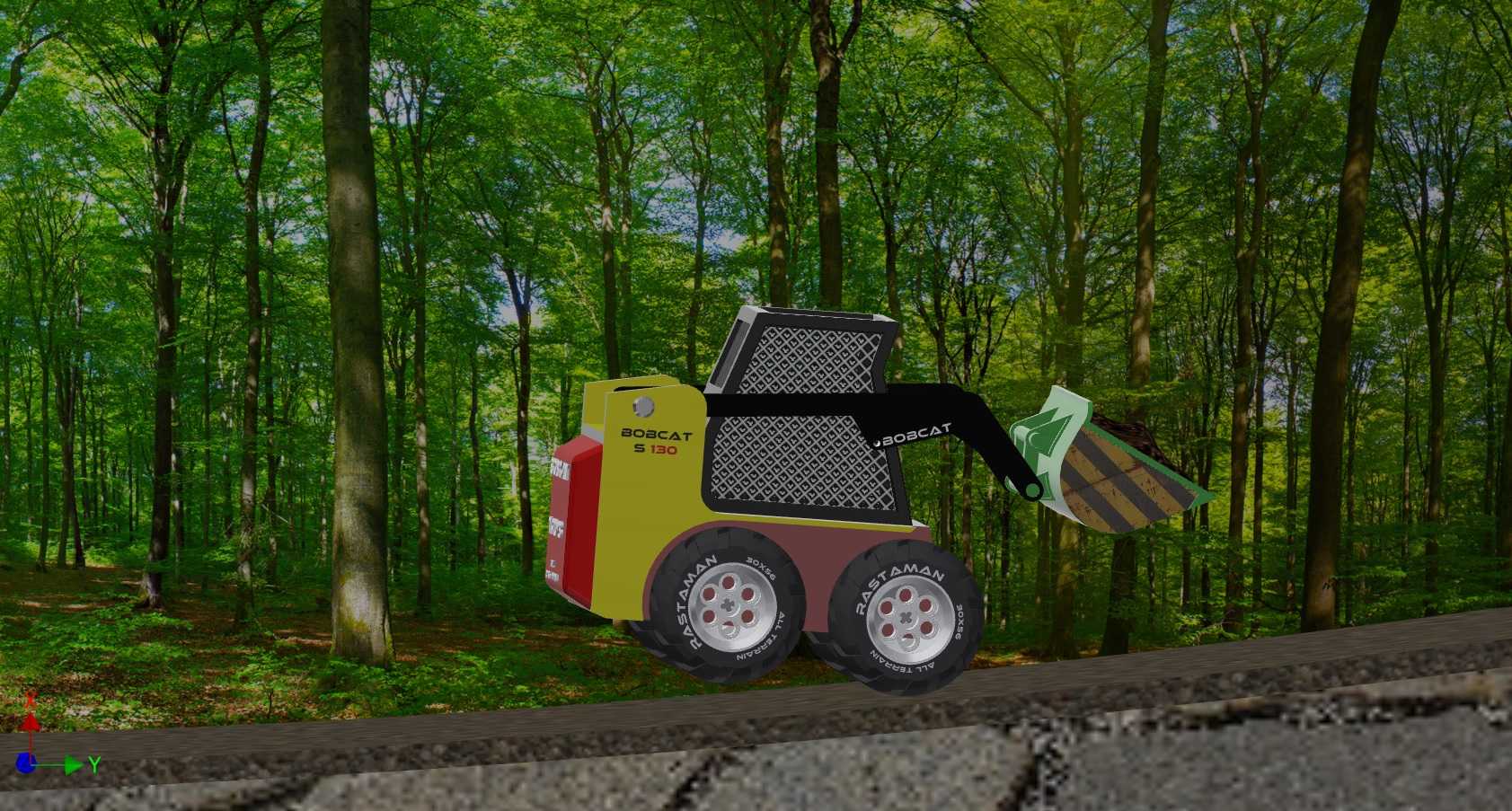

　　这款滑移装载机的三维结构设计，核心围绕狭小空间作业场景的适配性展开，区别于常规轮式装载机的转向逻辑，整机依靠两侧车轮的转速差实现原地转向，在市政管线抢修、厂区内部物料转运、林区抚育作业、仓储内部堆料整理这类空间受限的工况下，能完成常规装载设备无法实现的灵活转向与精准对位。从结构布局来看，整机采用紧凑式动力后置设计，动力单元布置在机身尾部区域，平衡前端工作装置的载荷，避免满载铲掘时出现翘头失稳的问题，同时预留出中部的驾乘操作空间，整机宽度控制在1.8米级，长度含属具不超过3.5米，能够直接通过常规民用建筑的标准门洞，适配室内拆除、地下室回填这类封闭空间作业需求。工作装置采用垂直举升的动臂结构，动臂铰接点布置在机身侧后方的框架上，

　　相比传统径向举升结构，在举升过程中铲斗的横向偏移量更小，高位卸料时的对位精度更高，最大举升高度可满足2.8米级的自卸车货箱卸料需求，铲斗斗容适配0.3立方米级的散料装载，针对散状砂石、破碎渣土、园林枯枝这类常见作业物料，斗刃部分做了加厚耐磨处理，斗齿采用可更换的快装结构，磨损后无需整体更换铲斗，降低现场维护的成本。运动约束的设计是这款模型的核心细节，动臂与机身的铰接副、动臂与铲斗的连杆机构、转向油缸的连接点位都做了符合实际运动逻辑的约束设置，动臂举升过程中，铲斗自动调平的连杆机构能够保持斗口角度稳定，避免举升过程中物料撒漏，转向系统的约束完全模拟实车的差速转向逻辑，两侧车轮独立设置转动副，能够实现零转弯半径的原地回转动作，

　　和实车的运动特性完全匹配。行走系统采用宽基低压工程轮胎，胎面花纹适配泥泞、碎石、硬化路面等多种地面条件，轮胎与轮辋的连接结构、轮边减速机构的安装边界都在模型中做了还原，轮距设置为1.5米，保证窄机身前提下的侧向稳定性，在倾斜路面作业时，整机侧翻临界角度满足工程设备的安全规范。机身外部的防护结构采用格栅式设计，既能够为后置的动力单元提供足够的通风散热面积，又能阻挡作业过程中飞溅的碎石撞击动力部件，尾部的配重块与机身框架采用螺栓连接的结构形式，可根据前端搭载的不同属具调整配重重量，适配破碎锤、抓木夹、扫雪辊等多种快换属具的载荷平衡需求。液压管路的布置沿着动臂内侧的走线槽排布，避免作业过程中被物料剐蹭损坏，

　　管路的弯曲半径符合液压系统的安装规范，不会出现过小弯折导致的油路阻力过大问题。从安装边界来看，整机的最小离地间隙控制在200毫米，能够通过工地常见的凸起障碍物，尾部的离去角、前端的接近角都满足非硬化路面的通行要求，不会出现上下坡时剐蹭底盘的问题。驾驶区域的操作空间预留符合人机工程要求，操作手柄、踏板的布置位置参考常规小型工程机械的操作习惯，驾驶员无需大幅度调整姿态即可完成所有作业操作，驾驶室顶部预留了防护顶棚的安装点位，可根据作业需求加装防落物的防护结构，满足不同工况的安全作业要求。
