多层烟熏烧烤炉钣金结构设计

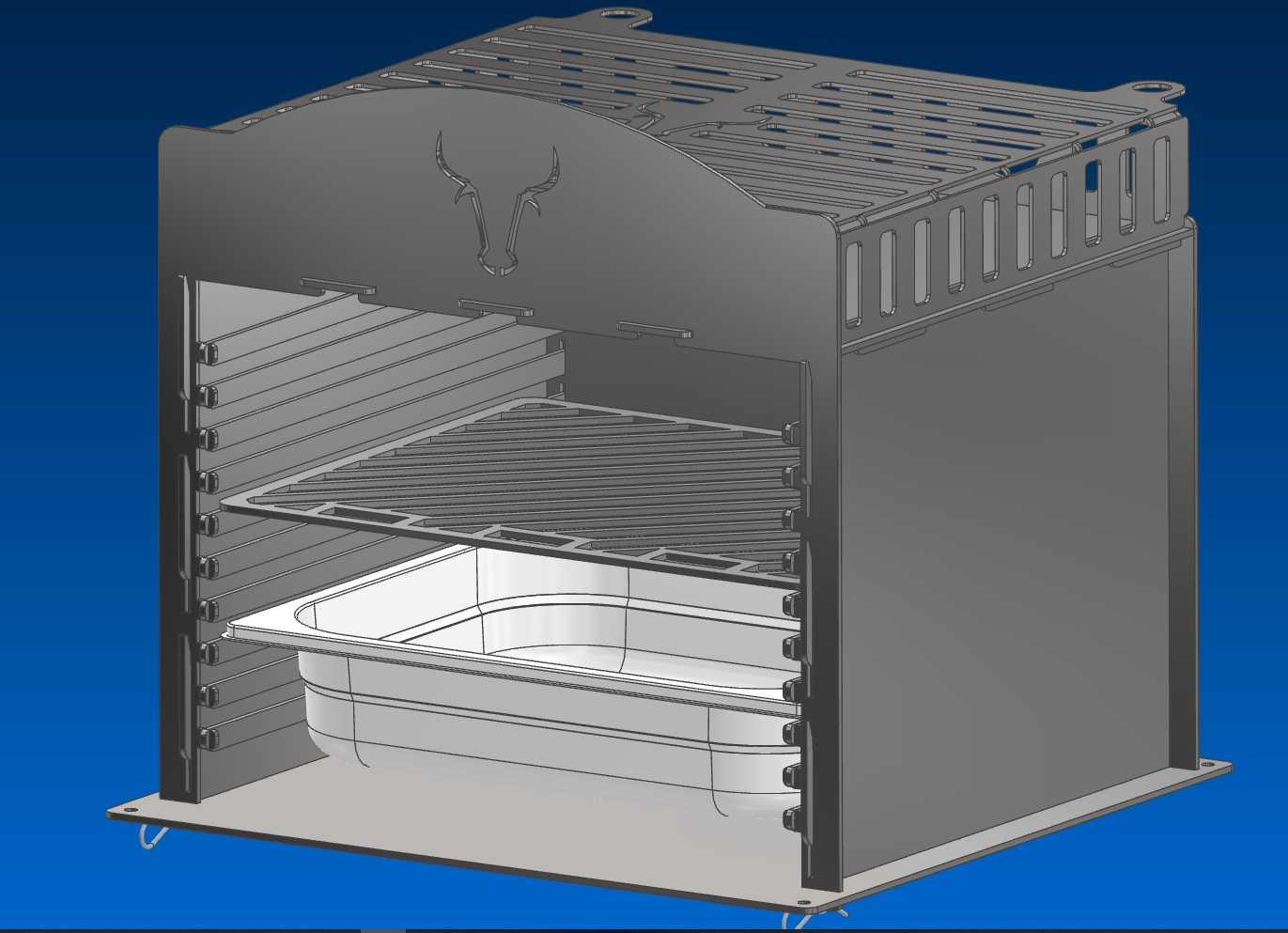

　　该结构为立式多层烟熏烧烤设备的钣金主体框架，主要面向户外聚餐、小型食材熏制加工、商用摆摊类烧烤作业场景，可实现多批次食材同时熏烤作业，适配木屑、木炭等多种固体熏烤热源，满足肉类、豆制品、果蔬等不同食材的低温熏制、高温烤制需求。从结构功能来看，设备主体采用立式分层布局，顶部为带弧形过渡的封板结构，正面压印品牌标识区域，封板上开设多组长条状通风槽，用于排出熏制过程中多余的烟气，同时可通过槽口开度调节内部熏制腔的空气流通量，控制熏制温度与烟气浓度。主体框架两侧设置等距排布的层架支撑卡槽，可根据食材尺寸、熏制工艺需求灵活调整层板安装间距，每层搁板采用栅格镂空设计，既保证烟气能够在腔体内上下循环流通，让每层食材都能均匀接触熏烟，

　　又能让烤制过程中产生的油脂顺利滴落至底部接料盘，避免油脂堆积在层板上引发焦糊产生异味。底部设置抽拉式接水/接油盘，盘体采用圆角过渡的深槽结构，可承接熏烤过程中滴落的油脂、水分，同时可在盘内添加清水、香辛料等，通过水分蒸发调节腔体内湿度，避免食材熏制过程中过度干硬，抽拉式结构也便于作业完成后快速清理残渣。设备两侧框架开设多组竖向长条通风孔，配合顶部通风槽形成上下贯通的空气流道，无需额外加装风机即可实现自然通风供氧，维持热源稳定燃烧，同时可通过遮挡部分通风孔的方式调节进风量，实现腔体内温度的区间控制。从设计思路来看，整体结构全部采用钣金折弯、冲压工艺成型，无复杂异形曲面结构，所有连接部位均采用适配激光切割下料的拼接结构，

　　无需开模即可通过常规钣金加工设备完成生产，有效降低小批量定制生产的成本。框架边角全部做圆弧折弯处理，避免尖锐边角造成作业人员划伤，顶部两侧预留挂装孔位，既可以通过挂孔将设备固定在支架上使用，也可加装提手实现便携移动。安装边界方面，设备整体为立式矩形结构，底部预留平整安装法兰边，可直接放置在平整台面或配套支架上使用，无需额外固定结构，接油盘抽拉方向为正面操作侧，安装时需预留不小于盘体深度的抽拉操作空间，两侧通风孔需预留至少50mm的通风间隙，避免遮挡进风影响燃烧效果。层架支撑卡槽采用一体冲压成型，承重可满足每层放置5kg食材的使用需求，多层布局可同时处理多份食材，大幅提升熏制作业效率。顶部弧形封板除了通风功能外，还可引导冷凝的烟气、

　　油脂沿两侧壁面回流至底部接盘，避免冷凝水滴落至食材表面影响成品口感。框架整体采用等厚钣金制作，结构强度高，长期高温作业下不易产生变形，所有镂空槽孔的尺寸均经过优化，既保证通风通烟效果，又可避免小型食材从槽口掉落，同时能阻挡部分明火直接接触食材，减少烤焦情况的发生。
