齿轮螺旋联动传动机构结构设计

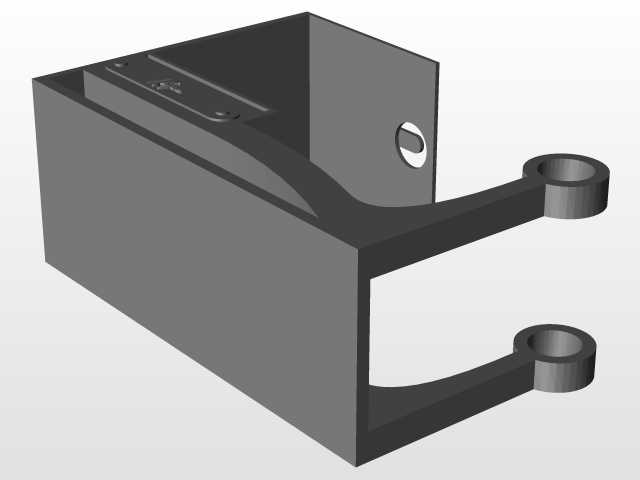

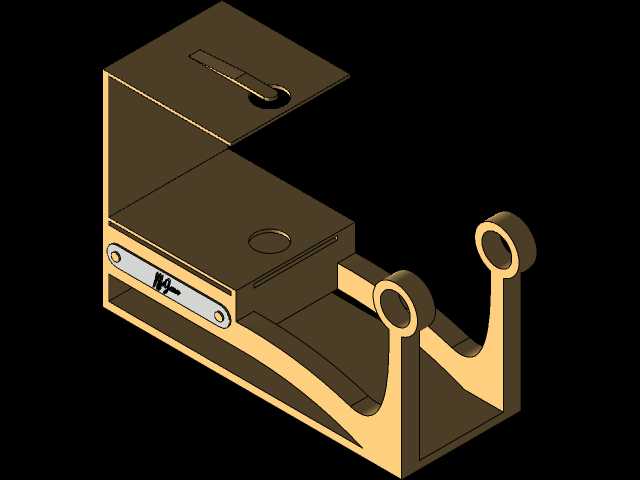

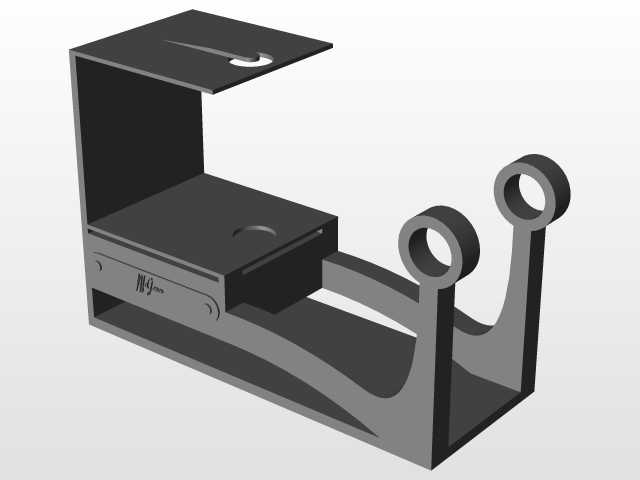

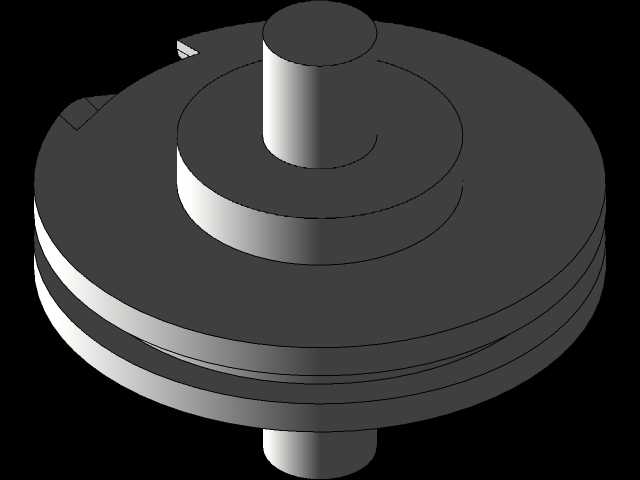

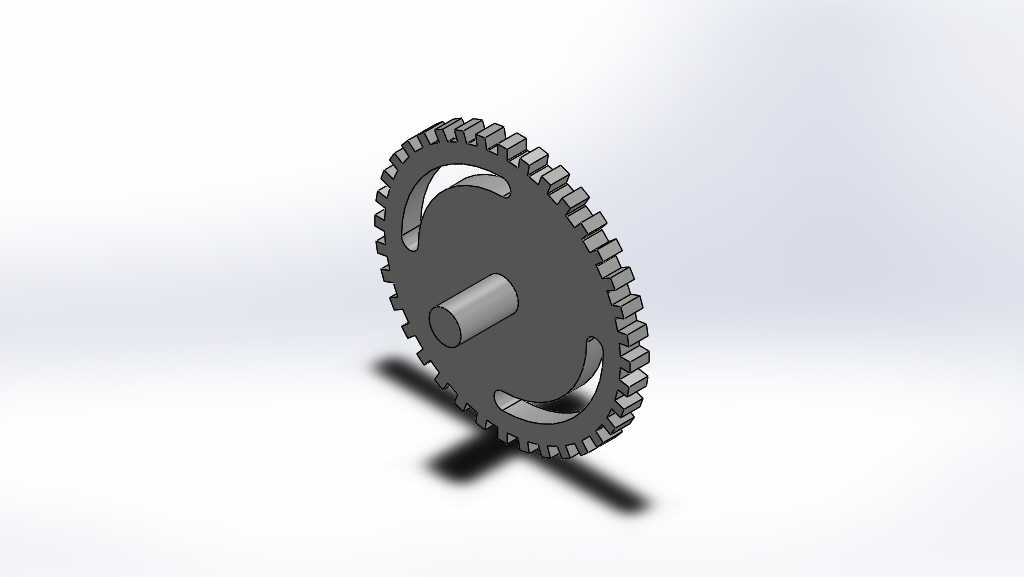

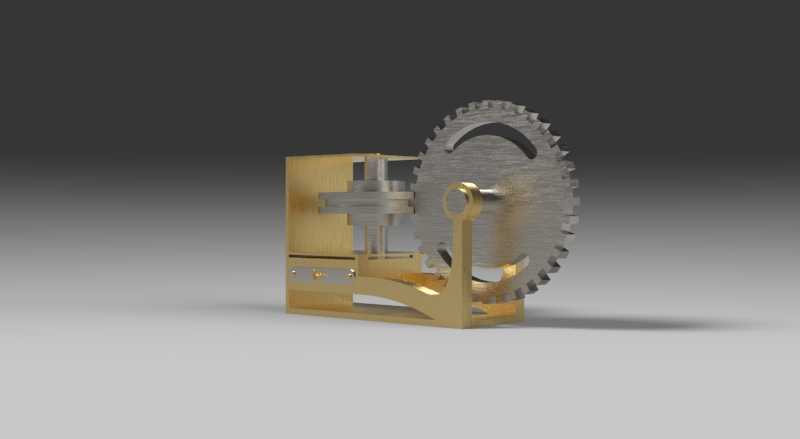

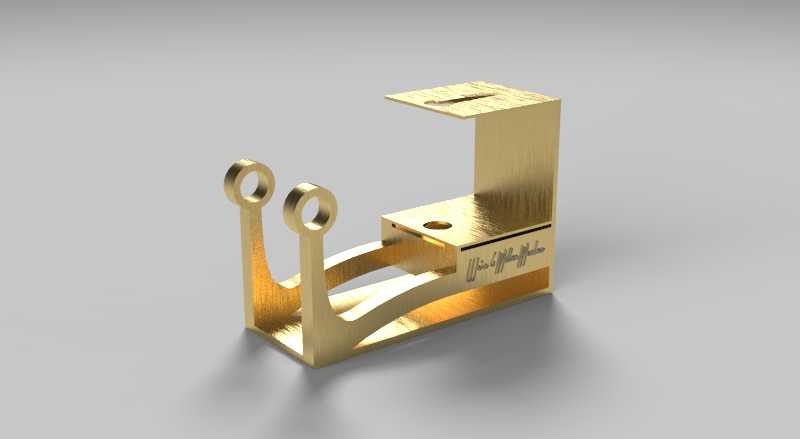

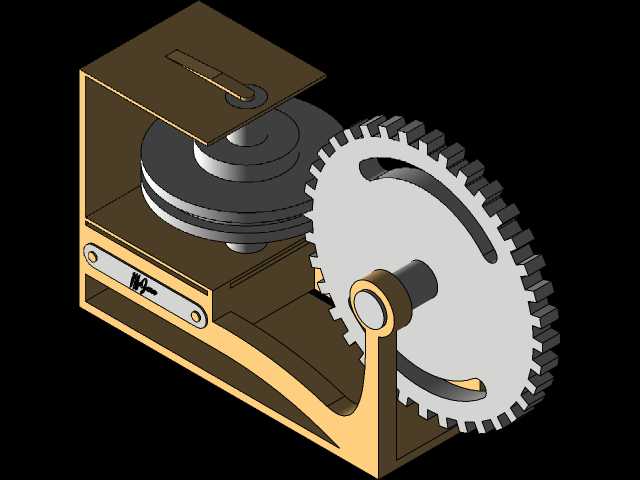

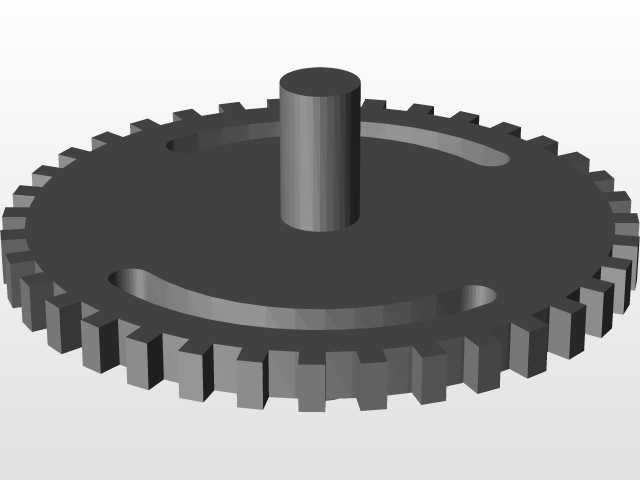

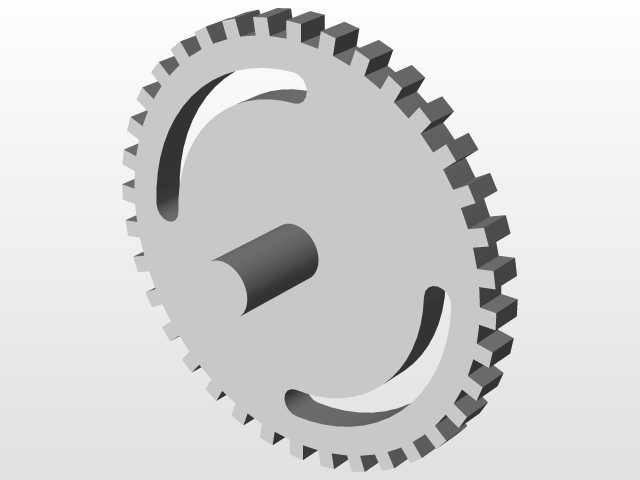

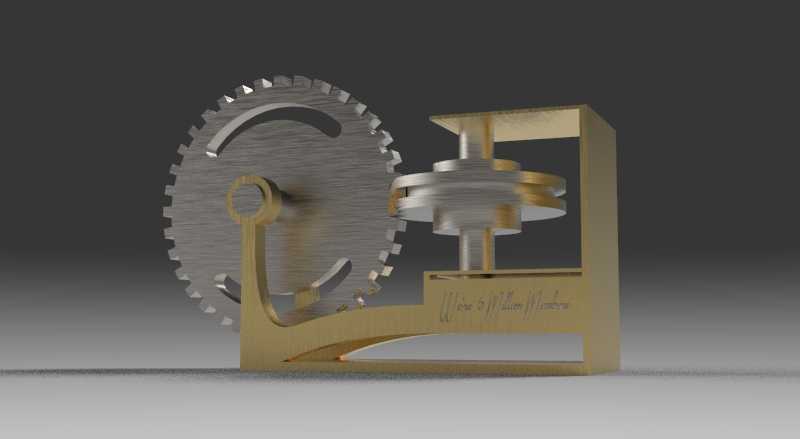

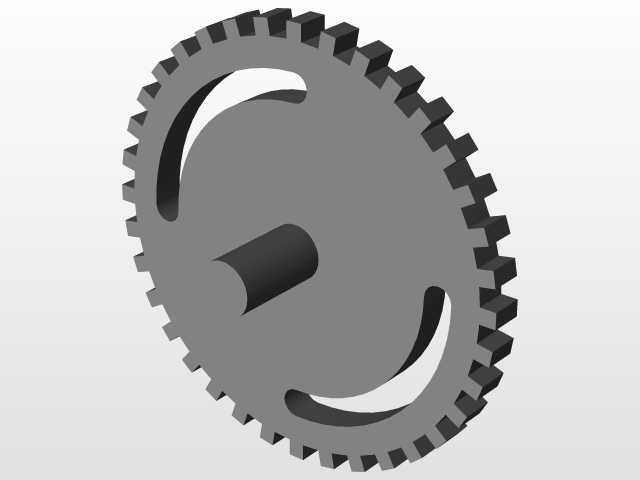

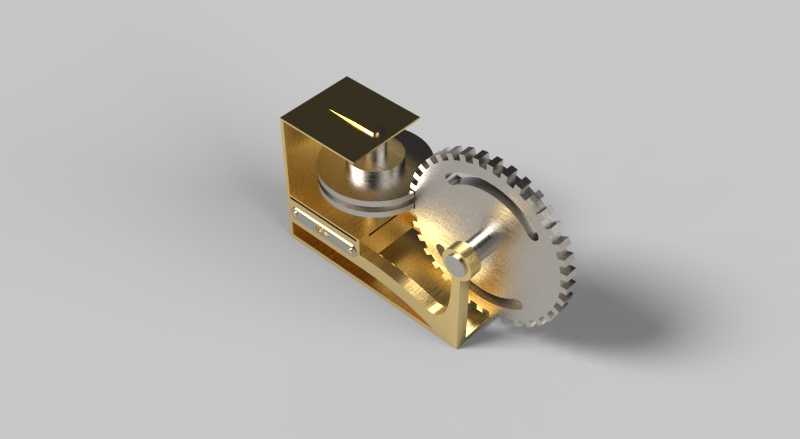

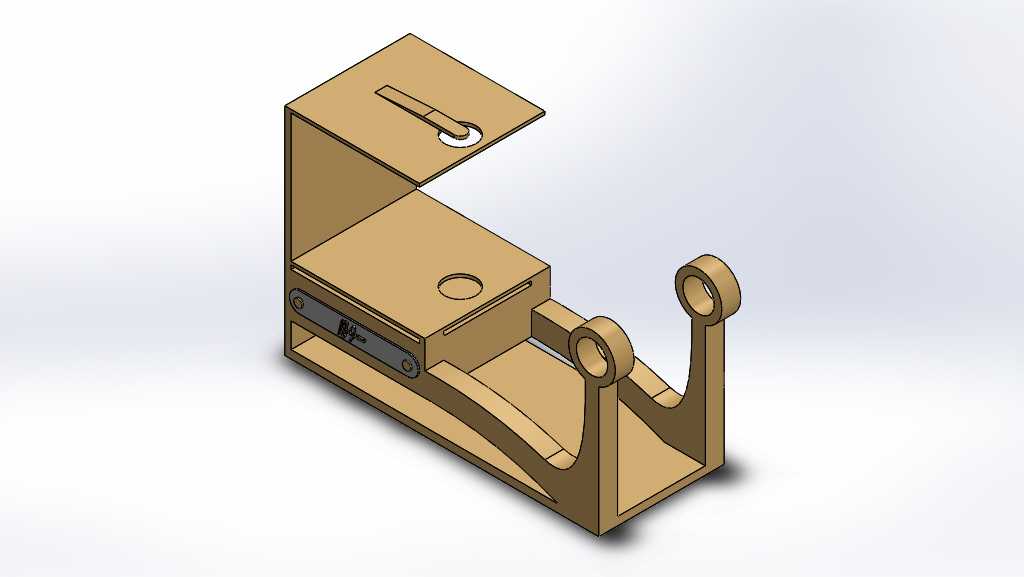

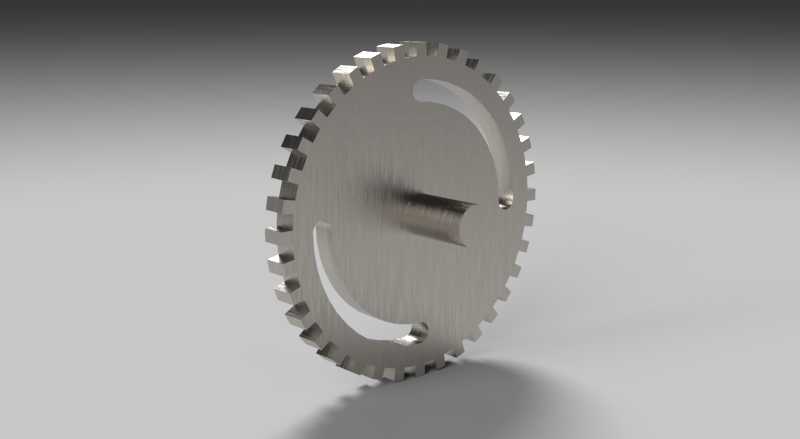

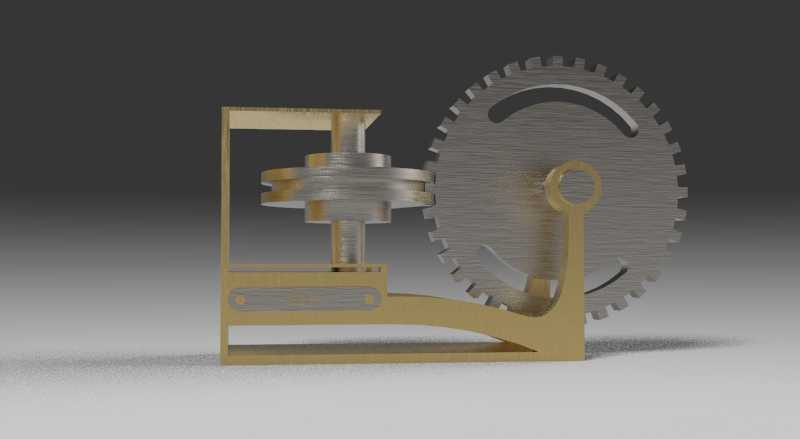

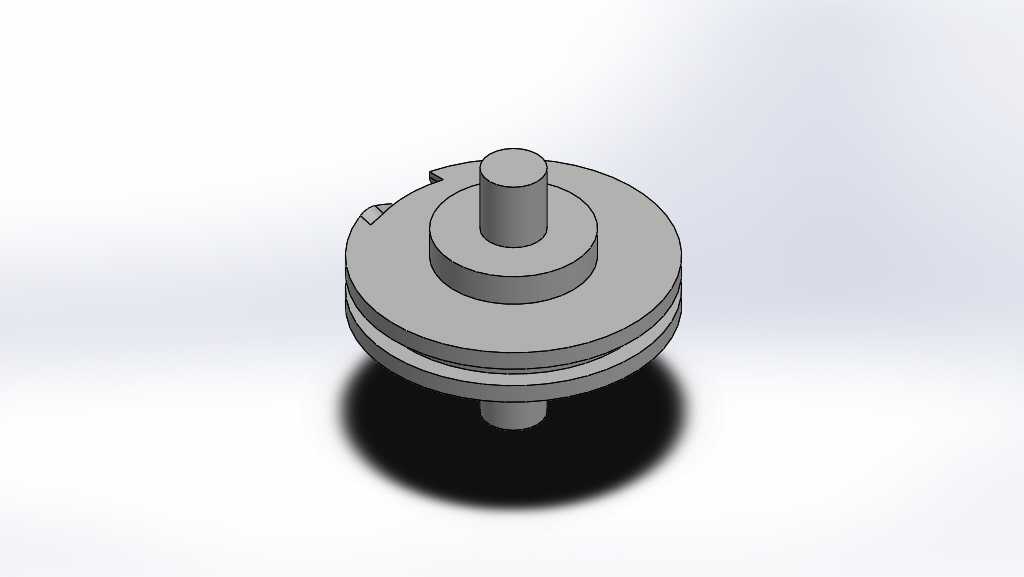

这款齿轮螺旋联动机构是典型的旋转-直线运动转换传动单元，在轻工机械、小型自动化进给装置、精密调节设备中有着广泛的应用场景，常被用作小型设备的进给执行端、工位微调机构、周期性往复动作的驱动单元，能够在紧凑的安装空间内实现稳定的运动形式转换，替代传统结构中需要多组齿轮搭配丝杠才能实现的传动效果，大幅缩减传动链路的占用空间。从实际用途来看，该机构可以将输入轴的连续旋转运动，通过齿轮啮合与螺旋副的配合，转化为从动端的定行程往复摆动或者直线进给动作，相比单纯的齿轮传动或者单独的螺旋传动，它能实现固定行程的周期性动作输出，不需要额外添加行程开关或者换向结构，依靠齿轮上的弧形槽与摆臂的配合就能自动完成动作换向，非常适合用在需要固定节拍往复动作的小型设备上，比如包装设备的送料拨叉、检测设备的探针进给机构、小型工装的夹紧驱动单元，都能通过这类机构实现稳定的动作输出。在功能特性上，该机构采用一体式支架承载所有传动部件，齿轮与螺旋副的啮合间隙经过结构优化，传动过程中无明显空回，动作响应延迟低，传动过程中动力损耗小，摆臂的摆动行程由齿轮上的弧形槽长度直接决定，不需要额外调整限位结构就能保证每次动作的行程一致性，长期运行下的行程误差可以控制在极小范围内，适合对动作重复精度有一定要求的应用场景。从设计思路来看，这款机构采用了集成化的布局设计，将支撑支架、齿轮啮合副、螺旋传动副、摆臂输出端整合在同一个安装基准面上，所有部件的安装定位都依托一体式支架完成，不需要额外搭建安装基座，减少了装配过程中的累计误差；齿轮部分采用了带弧形导槽的特殊齿形设计，导槽与摆臂上的圆柱销配合，在齿轮连续转动的过程中，圆柱销在导槽内滑动，带动摆臂完成固定角度的往复摆动，同时螺旋副将输入轴的旋转运动转化为轴向的进给动作，两种运动形式通过支架的刚性连接实现同步联动，保证动作的协调性。在外形尺寸与安装边界上，该机构整体采用卧式布局，整体轮廓方正，安装底面为平整的支架平面，预留了对应的安装固定孔位，安装时只需要保证输入轴与驱动源的同轴度即可，不需要复杂的调校；齿轮的分度圆直径、螺旋副的导程都经过匹配设计，保证输入转速与输出动作的节拍匹配，整体结构的外伸部件只有输入轴端与摆臂输出端，其余传动部件都被支架半包围防护，既可以避免运行过程中异物卡入啮合间隙，也能减少传动部件的外露安全隐患，适配多数小型设备的内部安装空间要求，不需要对设备原有结构做大幅改动就能完成集成安装。
