龙门式三轴笛卡尔坐标搬运机械手

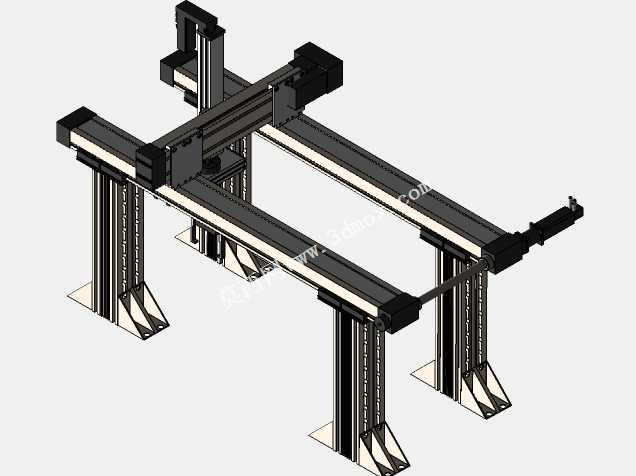

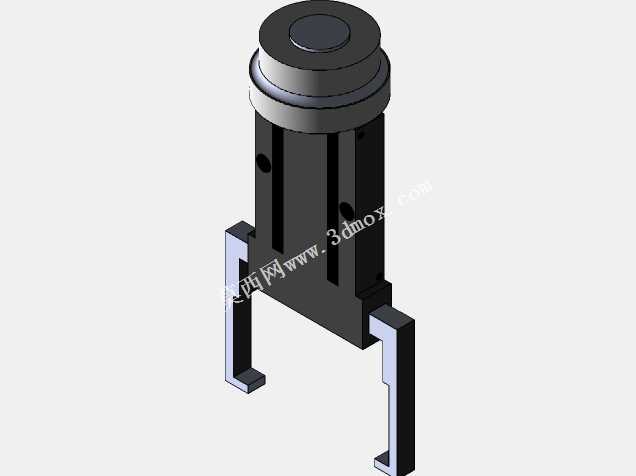

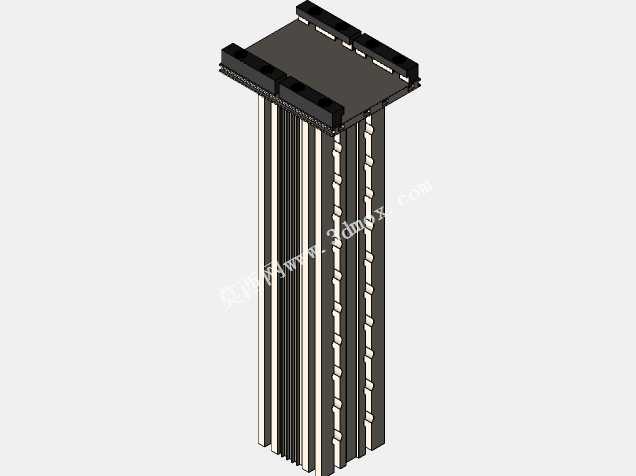

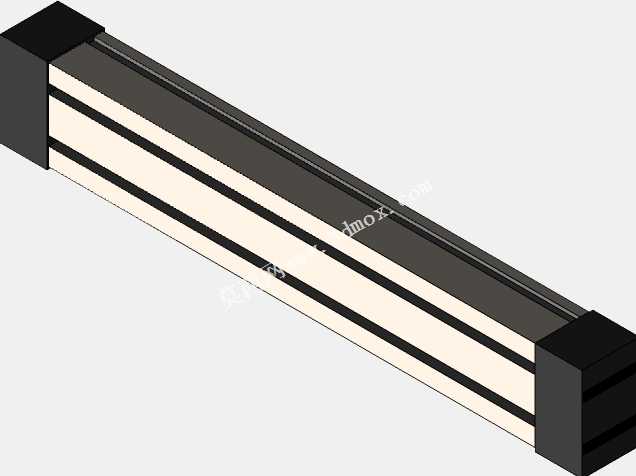

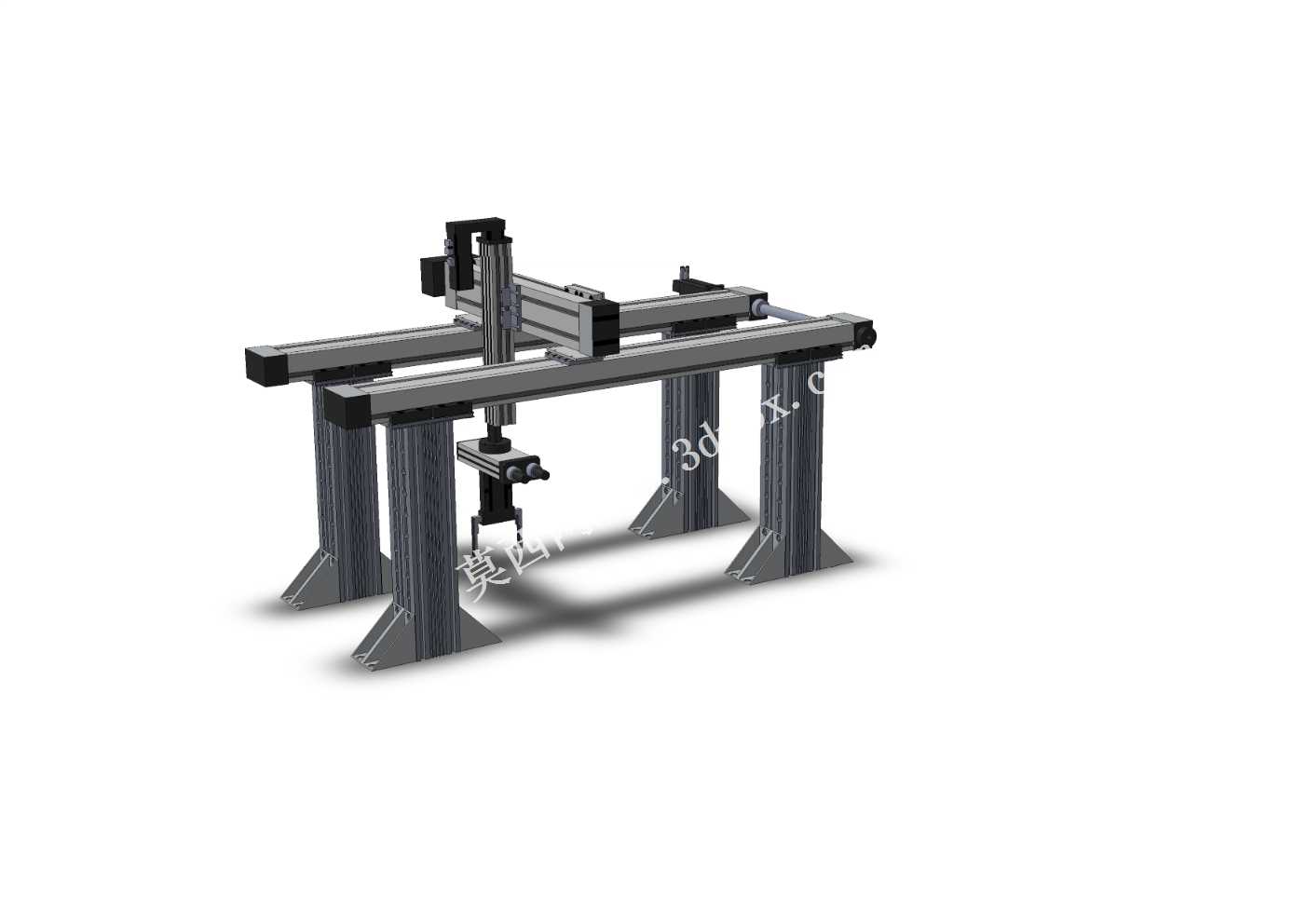

这款龙门式笛卡尔坐标搬运设备，是面向车间自动化产线物料转运场景开发的直线运动执行机构，广泛适配机加工工序上下料、仓储分拣线货品移载、装配工位工件精准对位、检测工位工件往复输送等生产场景，能够替代人工完成高重复度、大行程范围的物料位移作业，有效降低一线操作人员的劳动强度，规避人工搬运过程中磕碰工件、定位偏差、长时间作业疲劳带来的生产隐患。设备整体采用高架龙门式布局，四根带加宽支撑脚的立式立柱作为整体承载基础，支撑脚通过膨胀螺栓与车间混凝土地面刚性固定，安装时可根据现场地面平整度调整支脚高度，保证上部横梁的水平度误差控制在允许范围内，避免运动过程中出现卡滞、偏磨问题。上部双平行横梁作为X轴运动的承载导轨基座，采用高强度铝型材拼接成型，兼顾结构刚性与整体自重控制，横梁跨距可根据实际产线的作业覆盖范围灵活调整，适配不同宽度的产线布局需求。跨接在双横梁上的横向滑座搭载Y轴运动组件，垂直向下布置的Z轴滑台集成在Y轴滑座上，末端预留标准执行器安装接口，可根据搬运物料的类型选配气动夹爪、真空吸盘、电磁吸头等不同的抓取执行部件，满足不同材质、不同外形工件的抓取需求。设计过程中，三个运动轴均采用直线导轨配合同步带或滚珠丝杠的传动方案，X轴负责长距离横向位移，覆盖产线左右方向的作业范围，Y轴负责前后方向的位置调整，Z轴负责垂直方向的升降动作，三个轴的运动相互独立又可协同联动，能够在三维行程范围内实现任意点位的精准定位，重复定位精度可满足绝大多数常规工业场景的作业要求。整体结构的运动边界清晰，安装时可根据现场的厂房净高、产线设备高度调整立柱高度与Z轴行程，避免与周边设备、厂房管线产生干涉，设备外侧可按需加装风琴防护罩或拖链，对传动部件、线缆进行防护，适配多粉尘、少量切削液飞溅的车间作业环境，长期运行过程中维护便捷，仅需定期对导轨、传动部件进行润滑保养即可保证运行稳定性。
