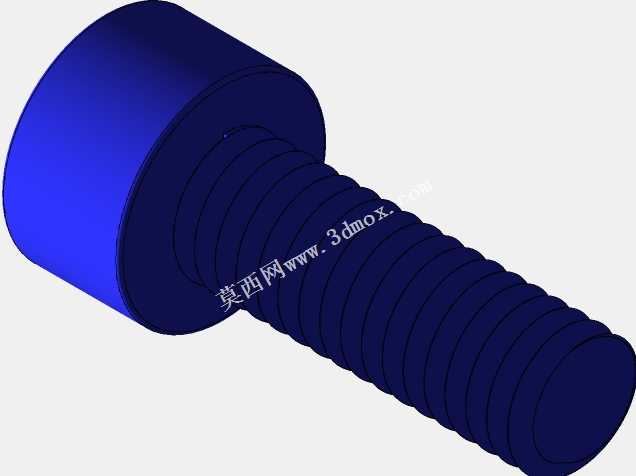

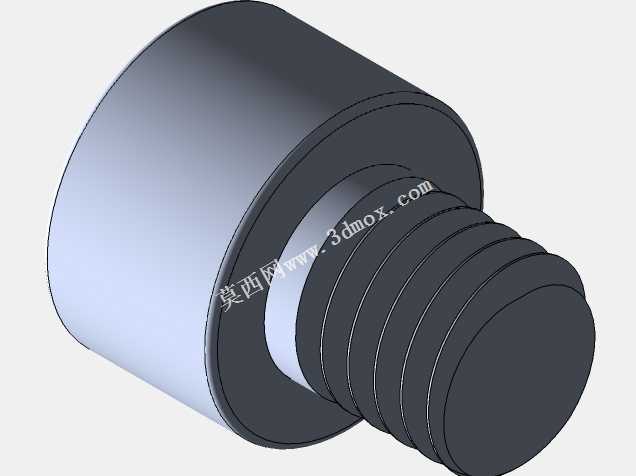

DIN912标准内六角圆柱头螺栓设计

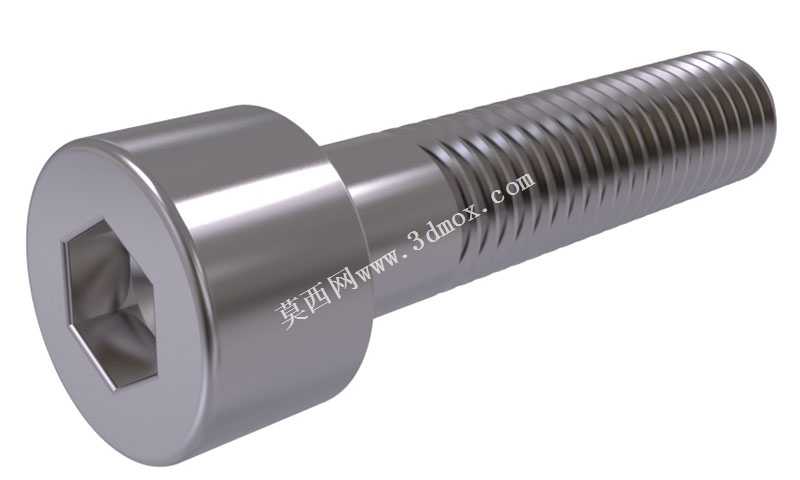

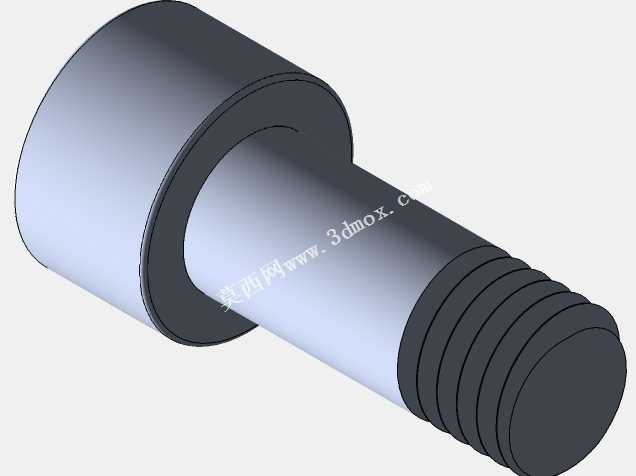

这款内六角圆柱头螺栓遵循DIN912标准设计，是机械装配领域应用极为广泛的紧固连接件，在各类机械设备组装、工装夹具搭建、自动化产线安装、模具结构锁紧、五金构件拼接场景中都承担着核心的连接紧固作用。不同于外六角螺栓需要预留足够的侧边扳手操作空间，这款内六角圆柱头螺栓的驱动结构设置在头部端面中心，仅需在头部上方预留内六角扳手的插入空间即可完成锁紧与拆卸操作，特别适合安装空间狭窄、构件表面要求平整无凸起的装配场景，比如精密设备内部结构连接、模具型腔周边锁紧、薄壁构件拼接等位置，安装完成后螺栓头部可完全沉埋于预制的沉孔内，不会突出构件表面，既能够避免突出的头部剐蹭操作人员或周边管线，也能让装配完成的构件外表面保持整洁平整。在产品功能特性上，这款螺栓覆盖从M2到M36的全规格尺寸区间，不同规格对应不同的载荷承受能力，小规格M2到M6的螺栓多用于精密仪器、电子设备、小型工装的轻载连接场景，M8到M16的中等规格螺栓是通用机械装配、自动化设备架体搭建、机床附件锁紧的常用选型，M20以上的大规格螺栓则可用于重型设备机架连接、工程机械结构锁紧、大型模具模板拼接等重载紧固场景。螺栓的杆部设计分为全螺纹与半螺纹两种结构形式，半螺纹款式的光杆段可在装配时起到精准的定位导向作用，避免螺纹段与安装孔壁反复摩擦造成螺纹磨损，同时光杆段的配合精度更高，能够承受一定的横向剪切力，适合有定位要求的连接场景；全螺纹款式则可适配不同厚度的被连接件，无需严格匹配光杆段长度，装配灵活性更强。头部的内六角驱动槽采用标准的六角对边尺寸设计，与对应规格的内六角扳手能够实现充分贴合，锁紧时受力均匀，不会像一字槽或十字槽螺钉那样容易出现槽口打滑、拧花的问题，能够承受更大的锁紧扭矩，保证连接的预紧力达到设计要求，避免设备运行过程中因振动出现螺栓松动脱落的问题。在设计思路上，这款螺栓严格遵循DIN912标准的尺寸公差要求，头部外径、头部高度、内六角槽深度、螺纹牙型角、螺距等关键尺寸都严格匹配标准规范，能够与市面上所有同标准的螺母、平垫、弹垫实现完美互换，也能适配各类预制的标准沉孔、安装孔，不需要针对连接结构做特殊的定制化修改，大幅降低设计选型与装配的难度。螺纹段采用标准的公制粗牙螺纹设计，牙型角度为60度，螺纹小径、中径、大径的公差都符合通用紧固件的精度要求，具备良好的自锁性能，搭配弹簧垫圈或螺纹胶使用时，可在高频振动的设备运行环境下长期保持稳定的锁紧状态，不会出现松脱失效的问题。在安装边界上，不同规格的螺栓对应不同的安装沉孔尺寸与钻孔直径要求，设计选型时需要根据所选螺栓的规格，在被连接件上预制对应尺寸的安装过孔与头部沉孔，保证螺栓安装后头部能够完全沉入沉孔内，同时螺杆穿过被连接件后露出的螺纹长度要保证能够拧入足够的啮合牙数，一般要求螺纹啮合长度不小于螺栓公称直径的1倍，重载场景下要达到1.5倍以上，才能保证连接强度满足载荷要求。螺栓的头部端面与杆部轴线保持严格的垂直度，锁紧时头部端面能够与被连接件的沉孔端面完全贴合，保证锁紧力均匀分布在接触面上，不会出现偏载导致的螺栓弯曲、滑牙或者被连接件局部压溃的问题。
