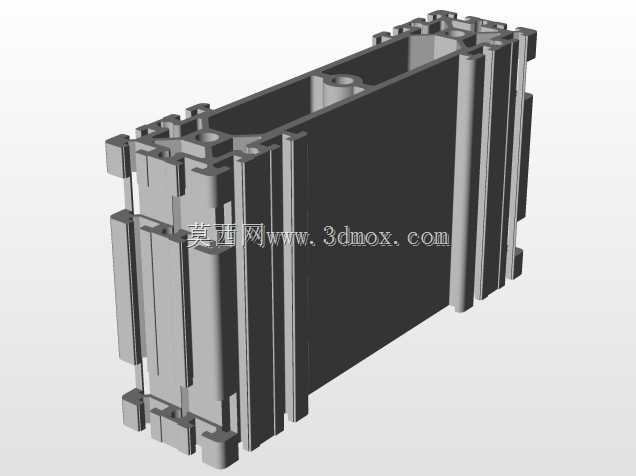

博世力士乐90系列工业铝型材结构

　　在非标自动化设备、生产线防护围栏、设备操作工作台、物料周转货架的搭建场景中，工业铝型材一直是结构工程师做框架设计的首选基础构件，这类挤压成型的铝合金型材凭借标准化的槽口设计、无需焊接的组装特性，能大幅缩短设备机架的设计与加工周期，也方便后期产线调整时的结构改型。本次涉及的90毫米规格铝型材，属于重型承载类的型材截面，区别于常见的30、40系列轻型型材，其截面惯性矩更大，单米承重能力更强，适合作为大型设备的主支撑梁、重载输送线的侧边框架、大跨度防护栏的立柱结构使用。从实际工程选型角度看，90规格铝型材的槽口通常适配标准的T型螺栓、方形螺母，配套的角码、端盖、脚轮安装座、连接板等配件都有统一的安装孔位标准，

　　设计时不需要额外做非标配件的加工，只需要按照实际框架的长宽高尺寸切割对应长度的型材，就能通过标准紧固件完成整机组装。设计这类重型铝型材框架时，首先要核算整体结构的静载与动载参数，比如作为设备主框架时，要计算上方搭载的机构重量、运行时的振动冲击系数，确定型材的排布间距，通常单根90型材作为横梁使用时，支撑跨距不建议超过1.8米，避免长期负载下出现型材挠度变形，影响上方设备的运行精度。安装边界方面，这类90型材的截面边长为90毫米，槽口深度、槽宽都符合欧标铝型材的通用规范，和同系列的其他规格型材连接时，不需要做特殊的转接处理，直接使用对应规格的角槽连接件、内置连接件就能完成垂直、水平方向的拼接，型材端面可以安装端盖做封闭处理，

　　也可以安装脚杯、脚轮作为整个框架的底部支撑，脚杯的调节行程通常在50-100毫米区间，方便安装时调整整个框架的水平度，适配车间地面不平整的安装场景。从实际使用场景看，这类重型铝型材除了做设备主框架，还可以用来搭建大型的设备安全防护围栏，搭配亚克力板、铝塑板或者铁丝网作为围挡，在焊接工作站、大型机床的外围做安全隔离，型材本身的阳极氧化表面处理耐磨耐腐蚀，在车间多油污、多切削液的环境下也不会出现锈蚀问题，日常维护只需要擦拭表面即可，相比传统的方管焊接框架，不需要做表面喷漆处理，组装过程没有焊接烟尘，更符合现代车间的环保施工要求。做三维建模时，这类型材的模型需要准确还原截面的槽口尺寸、安装孔位的中心距，方便后续在装配体中直接调用，

　　搭配对应的紧固件模型完成整体框架的虚拟装配，提前检查各部件之间是否存在干涉，比如型材和安装板的连接位置、配件和型材槽口的配合间隙，避免实际加工组装时出现孔位对不上、配件无法安装的问题。另外在做型材排布设计时，要提前预留好电气线路、气路管线的走线空间，利用型材本身的槽口可以安装线槽，把线缆、气管隐藏在槽口内部，既提升整体设备的外观整洁度，也能避免管线外露被剐蹭破损，提升设备运行的安全性。对于大跨度的框架结构，还可以在90型材的横梁中间增加加强筋或者辅助支撑立柱，进一步提升整体结构的刚性，减少设备运行时的结构晃动，尤其是搭载有运动机构的框架，刚性不足会导致运动部件出现振动，影响加工或者检测的精度，这也是结构设计时需要重点核算的部分。
