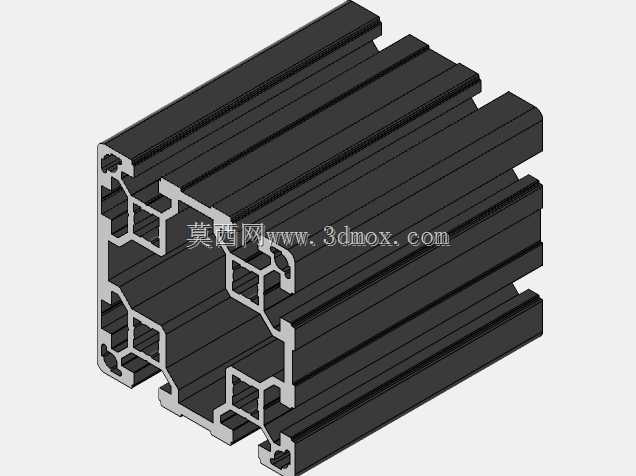

博世力士乐80系列工业铝型材结构

　　在工业自动化产线搭建、设备机架制作、安全防护围挡、物料周转台架的实际工程场景中，工业铝型材是应用频率极高的基础结构件，其中80毫米规格的重型铝型材，更是大负载框架的核心选型品类。这类型材的截面尺寸为80毫米基准规格，属于重型承载系列，单根型材的截面惯性矩经过优化设计，能够满足大跨度机架、重载设备底座的刚性需求，在长跨度无中间支撑的工况下，相比小规格型材能有效降低结构挠度，避免框架出现晃动、变形等影响设备精度的问题。从实际选型角度看，80毫米规格铝型材的安装边界具备极强的兼容性，型材表面的T型槽尺寸遵循通用工业标准，可适配标准规格的T型螺栓、法兰螺母、角码连接件、端面连接板等配套配件，不需要额外进行二次铣削加工，

　　仅通过标准紧固件就能完成框架的组装搭建，大幅缩短现场施工的周期。在设计这类型材的配套结构时，首先要明确应用场景的负载要求，若是用于搭建大型设备的主机机架，需要核算单根型材的承载受力点，将受力方向与型材的加强筋方向对齐，最大化发挥型材的结构强度；若是用于制作输送线的侧边支撑，需要提前预留输送辊筒、驱动电机的安装孔位，孔位的中心距要匹配型材槽口的间距，避免后期安装时出现干涉问题。这类80毫米规格的铝型材，槽口设计兼顾了配件安装的便利性与结构的防尘性，日常使用中可以嵌入专用的密封胶条，覆盖槽口缝隙，避免生产过程中的切屑、粉尘落入槽内，减少后期清理维护的工作量。在设备改造项目中，这类型材的优势尤为突出，相比传统的焊接钢结构框架，

　　铝型材框架不需要进行焊接、喷漆等工序，组装过程无明火、无刺激性气味，适合在不停产的车间内进行改造施工，而且后期如果需要调整框架结构，只需要拆卸对应的紧固件就能重新拼接，材料的重复利用率远高于焊接钢结构。从实际安装的细节来看，80毫米铝型材的端面连接孔位采用标准中心距设计，配套的端面连接板可以直接与相邻型材垂直连接，连接后的拼接面平面度误差控制在极小范围内，能够保证框架整体的安装精度，对于需要安装直线导轨、伺服滑台等高精度部件的框架结构，这种高精度的拼接特性能够减少后期的校准工作量。在安全防护类的应用场景中，这类80毫米型材可以作为防护围栏的主立柱，搭配透明亚克力板、铁丝网或者铝塑板作为围挡面板，

　　围栏的高度可以根据设备的安全防护要求灵活调整，型材槽内可以嵌入缓冲胶条，避免面板与型材硬接触产生异响，同时也能提升围栏的密封性能。在物料周转类的应用中，80毫米型材可以搭建重型物料货架的主框架，每层的承载能力可以达到数百公斤，能够满足工厂内重型零部件、工装夹具的存储需求，型材表面的阳极氧化层具备良好的耐磨、耐腐蚀性能，在潮湿或者有轻微腐蚀性的车间环境中，也不会出现生锈、表层脱落的问题，长期使用不需要额外做表面防腐处理。设计这类型材的三维结构时，需要重点还原型材的截面细节，包括槽口的尺寸、加强筋的分布、壁厚的参数，这些细节直接决定了后续配套配件的装配是否顺畅，很多新手建模时容易忽略槽口的倒角细节，导致导出的工程图在加工时出现配件无法卡入槽内的问题；同时还要注意型材的长度参数可以根据实际需求灵活调整，模型中预留长度参数化修改的接口，方便不同项目的选型调用。在实际的设备组装过程中，80毫米铝型材的拼接顺序也有讲究，通常是先组装底部的框架底座，调平后再向上搭建立柱和上层框架，每拼接一个连接点都要使用直角尺校准垂直度，避免累积误差导致最终框架出现倾斜，对于需要移动的框架结构，还可以在底座型材的端面安装脚轮安装板，配套重型脚轮实现框架的灵活移动，脚轮的安装孔位同样匹配型材的标准槽距，不需要额外打孔就能完成固定。
