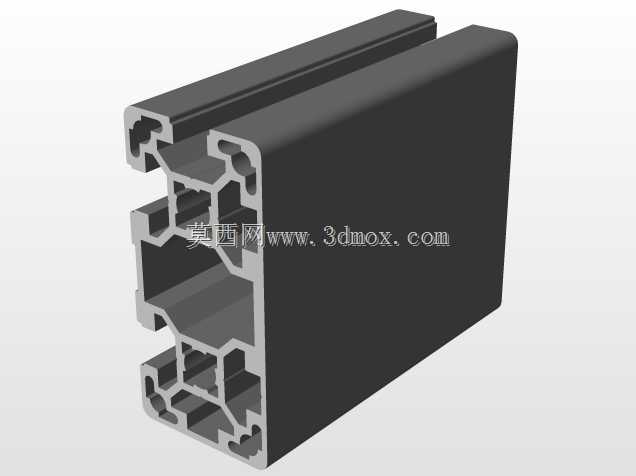

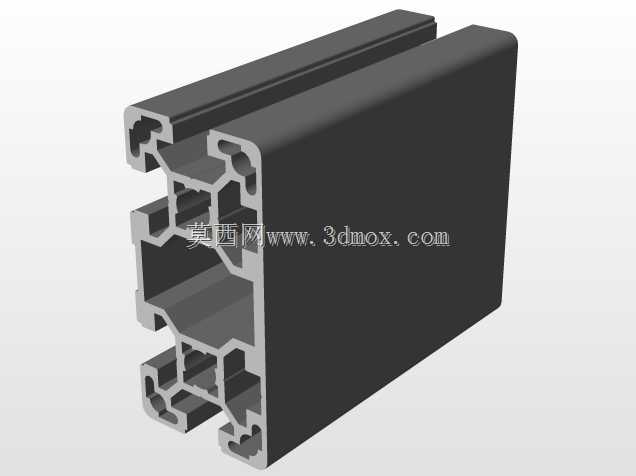

博世力士乐40系列工业铝型材结构

　　在工业设备框架搭建、生产线工位布局、防护围栏设计这类场景里，40毫米规格的工业铝型材一直是应用占比极高的基础构件，这类型材的截面尺寸适配绝大多数轻型到中型承载需求，不需要额外做复杂的焊接加工，依靠配套的角件、螺栓、T型螺母就能完成快速组装，后期调整布局、拆解改造的成本远低于钢制焊接框架。这次梳理的这款40系列型材，截面的槽口尺寸完全符合主流工业铝型材的装配标准，槽道内部的空间可以顺畅放入对应规格的T型螺栓，不需要在型材本体上额外打孔攻丝，装配时只需要将螺栓头卡入槽道，滑动到对应连接位置锁紧即可，能大幅缩短现场组装的工时。从实际工程应用的角度看，这类40型材的适用场景覆盖非常广，小到单个设备的外围安全防护栏、工作台台面支撑框架，

　　大到自动化生产线的主体机架、物料周转小车的承载骨架，都能看到这类型材的身影，它的单位长度重量控制合理，在满足常规静载、动载强度要求的前提下，能有效降低整体框架的自重，减少底部支撑脚轮或者调平地脚的承载负荷。设计这类型材的三维结构时，首先要保证截面轮廓的尺寸精度，尤其是槽口的宽度、型材外壁的厚度、中心安装孔的位置公差，这些参数直接决定了后续配套连接件能不能顺利装配，要是槽口尺寸偏差超过0.2毫米，就会出现T型螺母卡滞或者滑牙的问题，影响整体框架的连接强度。型材的端面连接位置，要预留足够的攻丝或者端面连接板的安装空间，40规格的型材端面通常可以适配M6或者M8的端面连接螺丝，在做框架拼接的时候，直角连接位置的型材端面要保证平面度，

　　避免拼接后出现缝隙导致框架整体歪斜。从安装边界来看，单根40型材的直线度公差要控制在合理范围内，长距离拼接的时候，要是单根型材的直线度偏差过大，组装完成后的框架会出现明显的弯曲变形，影响后续安装在框架上的导轨、面板、输送组件的安装精度。这类型材的槽道还可以搭配封条、密封条、有机玻璃板安装槽等配件，在做设备防护外壳的时候，直接把面板嵌到槽道里就能完成固定，不需要额外做压条或者打孔固定，外观整洁度更高，后期更换面板也更方便。在做物料架设计的时候，40型材可以根据每层的承载需求选择合适的壁厚，常规轻型承载选1.5毫米壁厚的规格就能满足需求，要是承载偏重的工件，可以选2.0毫米及以上壁厚的型材，搭配对应的加强角件，就能保证货架整体的稳定性。

　　还有不少工程师会用这类40型材做小型设备的安装底座，把气动元件、电磁阀组、接线端子排直接安装在型材的槽道上，不需要额外做安装底板，布线的时候还可以把线槽卡在型材槽里，整体走线整齐，后期维护排查线路也更方便。需要注意的是，在做长跨度框架设计的时候，单根40型材的支撑跨距不能过大，通常跨距超过1米的时候，就要在中间增加支撑立柱或者横向加强筋，避免型材受载后出现下挠变形，影响安装在上面的精密组件的运行精度。另外这类型材的表面阳极氧化层厚度均匀性也很重要，合格的氧化层能提升型材的耐磨、耐腐蚀性能，在车间多尘、有少量切削液飞溅的环境里使用，也不容易出现表面锈蚀、氧化起皮的问题，长期使用也能保持外观的整洁。在三维建模过程中，要把型材截面的所有细节都还原到位，包括槽道内部的倒角、型材外壁的圆角、中心孔的尺寸，这样在后续做装配模拟的时候，才能准确检查各个连接件之间有没有干涉，提前发现装配过程中可能出现的问题，减少现场安装时的返工量。
