420升立式储水罐体结构设计

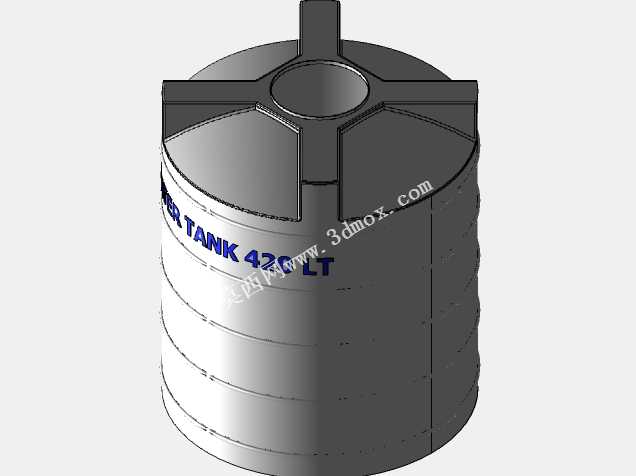

这款420升容量的立式储水罐体，主要面向民用净水储水、小型工业循环水暂存、户外供水配套等场景使用，可作为净水设备末端储水单元、小型生产环节工艺水缓存容器，也可适配农用灌溉临时储水、房车车载供水储液等需求，能够稳定存储常温状态下的清水或弱腐蚀性水性液体，适配多数常压储液工况。罐体整体采用立式圆柱结构设计，这种结构能够在同等占地面积下最大化利用垂直空间，降低安装时的平面占地需求，适合在空间紧凑的设备间、户外支架、车载舱体内部署。罐体顶部设置十字形凸起加强筋结构，既能够提升顶部的承重能力，避免堆叠或上方放置配件时出现顶面凹陷变形，也可作为安装对位的卡位结构，方便与配套的上盖、管路接头快速定位装配，顶部中心预留的圆形开孔为进出管路安装位，可适配标准规格的水管接头、液位检测装置，无需额外打孔改造即可完成管路对接。罐体侧壁设置多道环形加强筋，沿罐体高度方向均匀分布，能够有效提升侧壁的结构强度，避免满水状态下侧壁受液压作用出现鼓胀变形，同时环形筋条也可作为罐体搬运、捆扎固定的卡位，在运输或安装固定时，绑带可卡在筋条间隙内，防止滑动移位。罐体底部为平整圆弧过渡结构，既能够减少底部应力集中，避免长期放置出现底部开裂，也可让罐内液体完全排空，减少残留积液滋生细菌或沉积杂质。设计过程中充分考虑了安装边界需求，罐体整体外径适配常规的支架安装尺寸，底部平整结构可直接放置在水平台面，也可配合抱箍固定在墙面或支架上，顶部的十字凸起高度经过精准计算，不会干涉上盖的密封结构安装，侧壁的环形筋条间距均匀，适配不同高度的固定抱箍安装需求，进出水孔的位置居中设置，能够保证管路连接后罐体受力均匀，避免偏载导致的倾斜风险。罐体的壁厚经过受力校核，在满水状态下可长期保持结构稳定，不会出现渗漏或变形，外表面光滑无死角，方便日常清洁维护，侧壁预留的标识区域可粘贴容量、介质类型等提示标识，方便现场运维人员识别。
