卧式液化石油气气液分离罐体结构

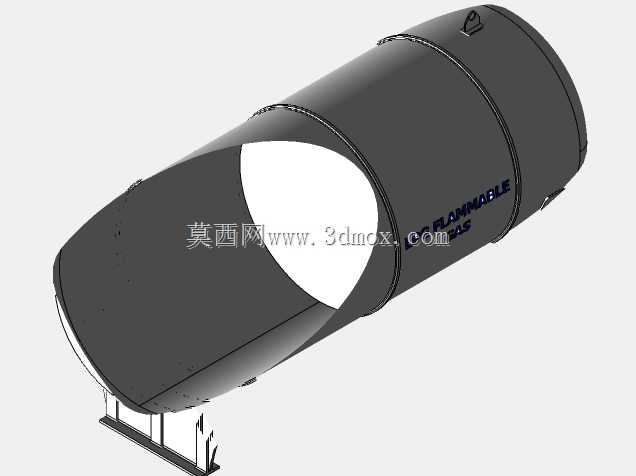

　　在城镇燃气输配、小型LPG加注站点以及工业燃气预处理工段中，这类卧式气液分离罐体是保障管路系统稳定运行的核心承压设备，主要作用是脱除液化石油气管输过程中携带的液态重组分、游离水以及管道锈蚀产生的固体杂质，避免液态烃类进入下游调压、计量设备造成液击损坏，或是堵塞燃烧器喷嘴引发供气故障。不同于立式分离设备的安装空间要求，卧式结构的罐体在同等处理气量下，整体安装高度更低，对于场地竖向空间受限的场站、撬装式供气单元来说适配性更强，日常巡检时对罐体顶部阀门、仪表的操作也无需搭设过高的操作平台，能降低场站运维的安全风险。从结构设计逻辑来看，罐体采用标准椭圆形封头与圆柱形筒身焊接的结构形式，筒身外部设置的环形加强筋并非冗余设计，

　　是根据罐体设计压力、筒身钢板厚度计算得出的加强结构，能够有效降低承压状态下筒身的环向应力，避免长期运行过程中出现筒身失稳变形，同时加强筋的位置也兼顾了鞍式支座的受力传递，让罐体充液后的载荷能够均匀分布到支撑结构上，避免局部应力集中造成焊缝开裂。罐体两端的封头位置预留了介质进出口的接管空间，进气端通常会在罐体内部设置简易的挡板结构，让高速进入罐体的气液混合介质碰撞挡板后改变流向，借助重力沉降作用让液态组分下落至罐体底部的集液腔，气相则在罐体内部经过沉降空间后从顶部的出气口排出，罐体底部预留的排污、排液接口，可定期排出沉积的液态烃与杂质，避免积液占用罐体内部的有效分离空间。支撑结构采用的是标准鞍式支座，

　　两个支座的间距设置经过严格的重心校核，既保证罐体充液后不会出现悬臂端挠度过大的问题，也预留了罐体受热膨胀时的轴向位移余量，其中一个支座会设计为滑动形式，避免温度变化产生的热应力拉裂焊缝或是损坏基础。罐体表面的标识设置也符合承压设备的相关规范要求，介质标识、易燃易爆警示标识的位置都处于人员巡检的可视范围内，避免误操作带来的安全隐患。从安装边界来看，这类卧式罐体的安装基础需要做水平找平，支座与基础之间的垫铁设置要保证受力均匀，罐体周围需要预留足够的操作空间，尤其是两端封头的接管位置、顶部阀门操作位置，要保证运维人员能够顺利开展阀门操作、仪表校准、焊缝检测等日常工作，同时罐体与周边其他设备的防火间距也要符合燃气场站的相关安全要求。

　　在三维建模过程中，这类罐体的建模需要重点关注焊缝位置的处理、加强筋与筒身的贴合度、鞍座的弧度与筒身外径的匹配度，避免出现干涉问题，同时接管的伸出长度、法兰的连接尺寸都要符合对应的管件标准，保证后续出工程图时能够直接指导生产加工，不会出现尺寸偏差导致现场安装无法对接的问题。对于撬装式LPG供气系统的设计来说，这类分离罐体的尺寸直接影响整个撬块的框架尺寸设计，建模时需要准确还原罐体的外形轮廓、接口位置、支撑结构尺寸，才能在撬块布局时合理安排管路走向、阀门操作位置以及其他配套设备的安装位置，避免后期装配时出现管路与罐体碰撞、操作空间不足的问题。
