带侧支管90度法兰连接弯头结构

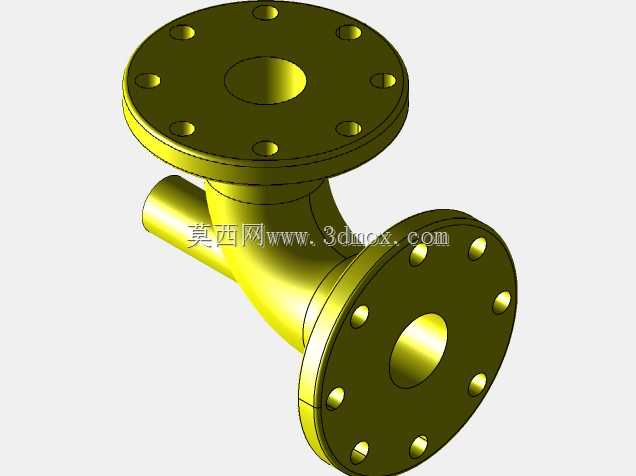

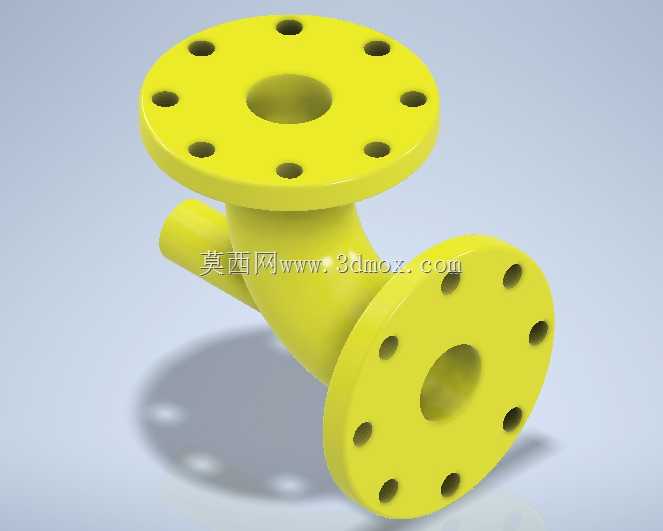

　　在化工流体输送、市政给排水、工业循环水系统以及暖通空调管路布设场景中，这类带侧支管的90度法兰弯头是管路改向同时实现支路分流的核心连接件，很多现场管路布设时会遇到主管路90度转向同时需要引出小口径支路接压力表、排空阀或者旁通回路的需求，常规的标准弯头搭配三通的组合不仅会增加管路连接节点，提升泄漏风险，还会占用更多的安装空间，在紧凑型管路布局中很难适配，这种一体化带侧支管的法兰弯头就刚好能解决这类场景的痛点。从结构设计逻辑来看，主体流道采用90度平滑圆弧过渡，没有直角突变结构，能最大程度降低流体流经转向段时的局部阻力损失，减少湍流产生的概率，避免长期输送含颗粒介质时出现局部冲蚀磨损的问题，延长管路配件的使用寿命。

　　两端的法兰连接盘采用标准螺栓孔布局，孔位均布在法兰盘的圆周上，安装时可以和同压力等级的标准法兰直接配对，不需要额外加工适配结构，现场安装时只需要对齐孔位，加装密封垫片后穿入螺栓紧固即可完成连接，能有效降低现场施工的难度，缩短管路安装的周期。侧支管设置在弯头的外侧弧面位置，这个位置的流体压力分布相对稳定，引出支路时不会因为流道转向的涡流影响支路的流量稳定性，不管是接检测仪表还是接旁通管路，都能保证支路介质的流动状态平稳，不会出现压力波动过大的问题。从安装边界来看，两端法兰的端面到弯头中心的距离符合常规同口径法兰弯头的安装尺寸，替换现有管路中的标准弯头时不需要调整前后管路的长度，直接替换即可完成升级改造，

　　侧支管的外伸长度控制在合理范围内，不会和周边的管路支架、其他管线产生干涉，同时预留了足够的操作空间，方便后续在侧支管上安装阀门或者仪表时进行紧固操作。法兰盘的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，能满足中低压工况下的密封要求，不管是输送水、油品还是一般性腐蚀介质，只要匹配对应的密封垫片就能保证连接位置无泄漏。在建模过程中，流道部分的圆弧曲率经过反复校核，保证内壁光滑过渡，没有台阶或者凸起，避免介质流动时出现滞流区，防止杂质沉积在弯头内部造成流道堵塞；法兰盘上的螺栓孔位置严格按照标准节圆直径布设，每个孔的轴线都和法兰端面垂直，避免安装时螺栓出现别劲的问题，保证法兰连接时的受力均匀，

　　不会因为局部压紧力不足出现密封失效的情况。侧支管和主体弯头的连接位置采用圆弧过渡补强，不需要额外增加补强圈就能满足支路开孔后的强度要求，减少焊接工序的同时也能降低应力集中的风险，在管路承受压力波动或者温度变形时，连接位置不会出现开裂的问题。这类结构的弯头在实际使用中，相比传统的弯头加三通的组合，能减少两个法兰连接点，整个管段的泄漏点数量减少一半以上，对于易燃易爆、有毒介质的输送场景来说，能大幅降低介质泄漏的安全风险，同时整体结构的刚性更好，管路运行时的振动更小，不需要额外增加支撑结构就能满足管路稳定性要求。
