台式机CPU风冷散热模组结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:497089
  • 台式机CPU风冷散热模组结构设计
  • 台式机CPU风冷散热模组结构设计

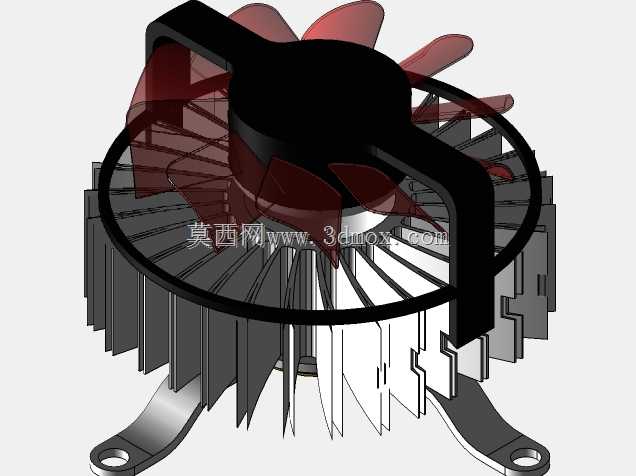

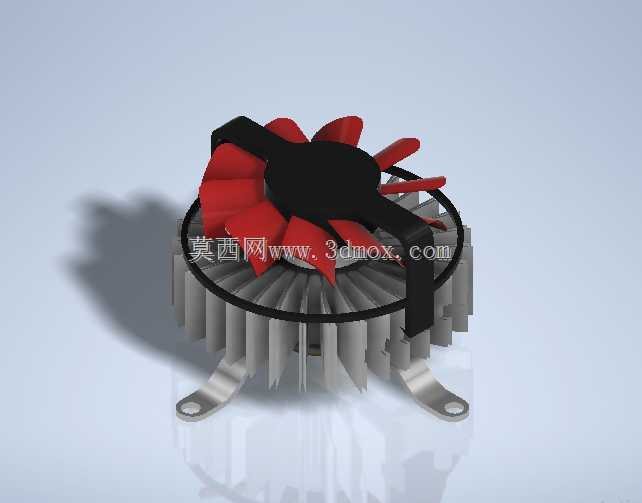

  日常桌面级计算机运行过程中,CPU核心持续运算会产生大量焦耳热,若热量无法及时导出,会触发核心降频机制,直接影响整机运算效率,严重时甚至会造成硬件永久性损伤,这款风冷散热结构正是针对桌面级常规功耗CPU设计的主动散热解决方案,适配多数家用、办公台式主机的散热需求。从结构组成来看,整套模组分为上下两个核心功能段,上部是主动送风的轴流扇叶单元,下部是承担热交换功能的铝挤散热鳍片基座,两者通过圆周分布的卡扣结构完成固定,避免扇叶高速运转时出现移位、共振问题。扇叶采用大倾角后掠式设计,运转时可以形成垂直向下的集中风压,将气流直接压入下方鳍片的缝隙中,相比普通直叶扇,这种设计能在相同转速下获得更高的送风效率,

  同时降低叶尖切割气流产生的高频噪音。扇叶中心的轮毂部分做了加厚处理,内部预留了标准直流电机的安装腔体,电机走线通过上部的压条结构隐藏固定,不会干扰扇叶的正常旋转路径。下部的散热鳍片采用放射状排布结构,从中心基座向外围逐步延伸,每片鳍片的厚度保持均匀,相邻鳍片之间的通风间隙经过测算,既保证足够的热交换接触面积,又不会因为间隙过窄造成风阻过大,影响气流穿透效率。鳍片基座底部做了平整化处理,实际装配时可以和CPU金属顶盖紧密贴合,配合导热介质填充微观缝隙,能快速将核心产生的热量传导到整个鳍片阵列上,被上部风扇送来的气流带走,完成热交换循环。整套模组的固定依靠底部伸出的两个弹性金属扣具实现,

  扣具的安装孔位间距符合主流台式机主板的CPU散热安装孔位标准,装配时不需要额外改造主板结构,扣具本身带有一定的弹性形变余量,既可以保证散热基座和CPU顶盖之间的贴合压力足够均匀,避免局部压力过大压坏核心基板,也能抵消一部分风扇运转产生的振动,减少振动传递到主板上产生的共振噪音。从安装边界来看,整套散热模组的整体高度控制在常规塔式机箱的CPU散热限高范围内,不会出现和机箱侧盖、内存插槽干涉的问题,横向尺寸也避开了主板上CPU周边的内存、供电散热片安装区域,适配绝大多数MATX、ATX版型的主板。设计过程中,针对扇叶的动平衡做了专门的结构优化,每片扇叶的重量分布保持一致,避免高速运转时出现偏心振动,鳍片的边缘做了钝化处理,

  生产装配过程中不会划伤操作人员,也不会因为长期气流冲刷产生毛刺脱落影响机箱内部其他部件。实际应用场景中,这款散热模组可以满足常规功耗下的台式机CPU持续满负载运行的散热需求,不管是日常办公的文档处理、网页浏览,还是中度负载的视频剪辑、图形渲染,都能将CPU核心温度控制在合理区间内,不需要额外加装辅助散热设备。相比水冷散热结构,这种纯风冷的结构没有漏液风险,结构可靠性更高,后期维护只需要定期清理鳍片缝隙积灰即可,不需要更换冷却液、维护管路,使用寿命更长,更适合普通家用、办公场景的长期稳定使用。结构设计上充分考虑了量产的工艺可行性,鳍片部分采用成熟的铝挤工艺一次成型,不需要复杂的拼接工序,扇叶部分采用常规注塑工艺即可生产,扣具采用标准冲压工艺加工,整套结构的零部件数量少,装配工序简单,能有效控制生产制造成本,同时降低装配过程中的不良率。
