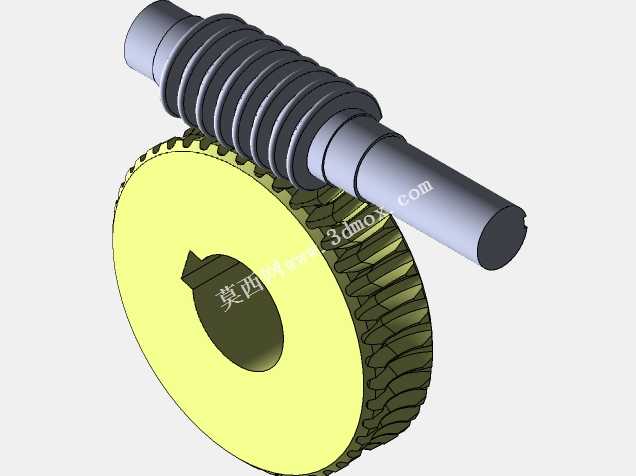

蜗杆蜗轮啮合传动结构三维设计

这套蜗杆蜗轮啮合传动结构，是机械传动领域应用极为广泛的交错轴传动组件，核心适配两轴空间垂直交错的传动场景，常见于各类需要大减速比、低输出转速的工业设备中，比如轻工生产线上的输送辊驱动单元、小型起重设备的回转机构、自动化设备的精密分度模组、阀门驱动的执行端以及家用电梯的曳引减速结构中，能够在紧凑的安装空间内实现动力的垂直转向传递，同时凭借单级传动即可获得数十倍的减速比，大幅缩减传动链路的零件数量，提升整套传动系统的运行可靠性。

从实际用途来看，这套传动结构除了基础的减速增扭作用外，还具备反向自锁的特性——即仅能通过蜗杆驱动蜗轮转动，无法通过蜗轮反向带动蜗杆旋转，这一特性让其在起重、升降类设备中可以起到天然的防坠保护作用，无需额外加装制动锁止机构就能避免负载下坠的风险，大幅提升设备运行的安全系数。在功能特性上，该结构运行过程中啮合齿面为连续的线接触，相比交错轴斜齿轮的点接触传动承载能力更强，传动过程更加平稳，冲击、振动与噪声都控制在较低水平，适合对运行静谧性有要求的民用与工业场景。

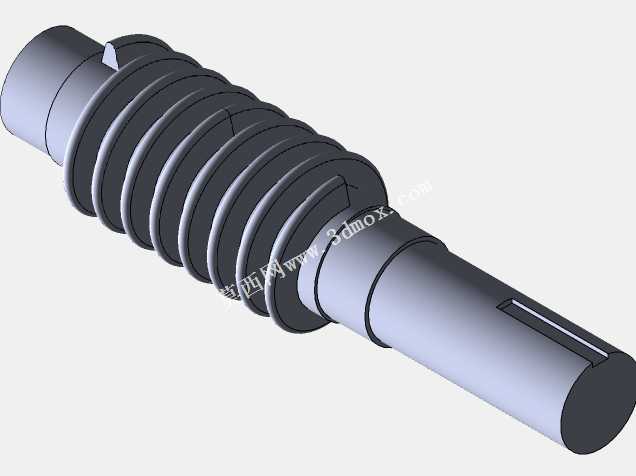

在设计思路上，这套结构优先匹配了常用的阿基米德蜗杆齿形，加工工艺成熟，普通车床即可完成蜗杆的齿形加工，蜗轮则采用与之匹配的渐开线齿廓，通过参数化建模还原了齿面的正确啮合间隙，既避免间隙过大导致的传动回差，也防止间隙过小造成的啮合卡滞、磨损加剧问题；建模过程中还原了蜗杆两端的轴颈结构，预留了轴承安装的轴肩定位边界，蜗轮中心的轴孔也做了键槽适配结构，方便与输出轴进行周向固定，整套组件的外形尺寸经过紧凑化优化，径向与轴向的安装边界都控制在合理范围，能够直接嵌入小型设备的安装腔体中，无需额外预留过多的装配空间。安装层面，蜗杆与蜗轮的中心距经过严格的参数校核，装配时仅需保证两轴的垂直交错精度与中心距公差，就能实现顺畅的啮合传动，降低现场装配的调试难度。
