六缸星型径向活塞动力装置结构

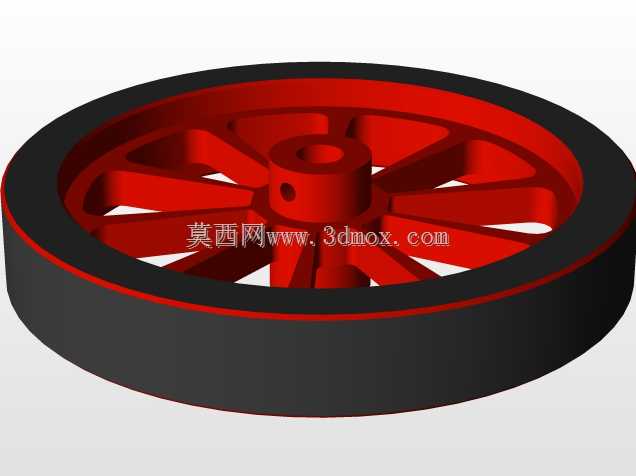

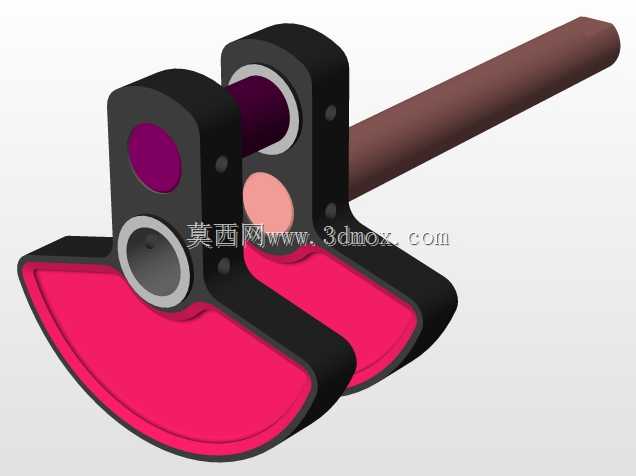

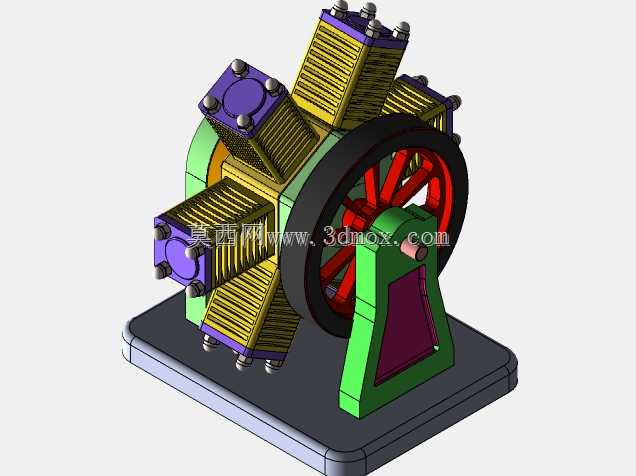

　　这类星型布局的径向活塞动力装置，最早在航空动力领域得到规模化应用，凭借单曲轴带动多缸周向均匀布置的结构特性，在同等排量下能大幅缩短动力单元的轴向尺寸，相比直列多缸结构，曲轴长度可缩短60%以上，整体重心更集中，非常适合对径向安装空间有严格限制的动力场景。从结构设计逻辑来看，六个气缸以曲轴回转中心为原点呈60度夹角均匀辐射排布，每个气缸的活塞通过独立的连杆与曲轴曲柄销连接，做功行程沿周向依次错开，曲轴每旋转两周即可完成六个气缸的完整做功循环，动力输出的扭矩波动远小于同缸数直列机型，不需要额外配置大质量飞轮就能获得平稳的输出特性，图中配置的大直径带辐条飞轮，更多是用于教学演示场景下直观展示动力传递的回转状态，实际装机应用中可根据负载特性大幅缩减飞轮尺寸甚至取消独立飞轮结构。

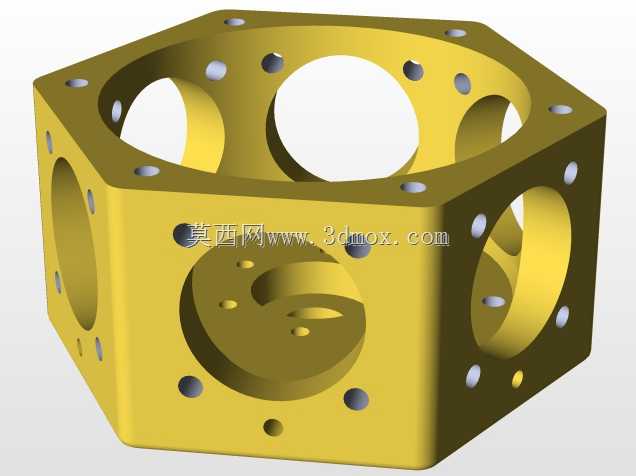

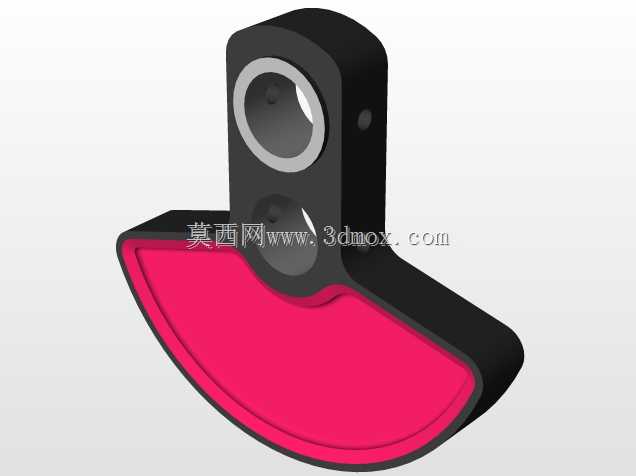

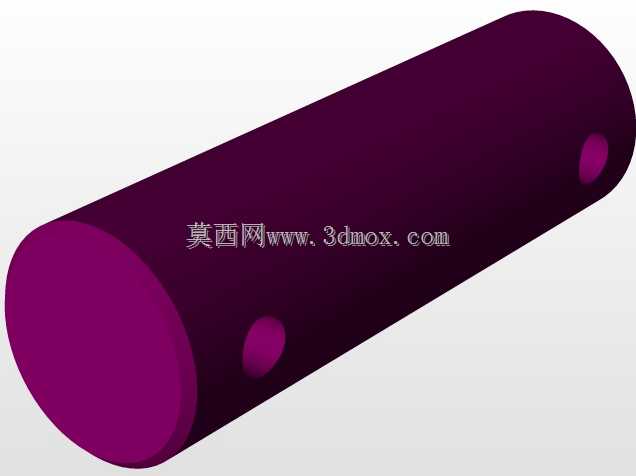

　　在功能实现层面，周向布置的缸体天然具备更优的散热条件，每个气缸的外壁都能直接与流通空气接触，早期风冷航空发动机采用该布局正是看中这一特性，不需要设计复杂的水冷套与循环管路，整体结构重量进一步降低，维护时可单独对单个气缸进行拆检，不需要拆解整排缸体，外场维护效率远高于直列或V型布局动力装置。设计过程中需要重点关注连杆与曲柄销的配合公差，由于多根连杆共用同一曲柄销，销面的接触应力分布是结构校核的核心，需要通过有限元分析模拟不同做功相位下的载荷变化，确保销面磨损均匀，避免局部应力集中导致的早期失效；同时每个气缸的安装基面需要与曲轴中心保持严格的位置度公差，周向相邻缸体的夹角偏差需控制在0.1度以内，否则会导致活塞运行过程中出现偏磨，直接影响缸体密封性能与使用寿命。

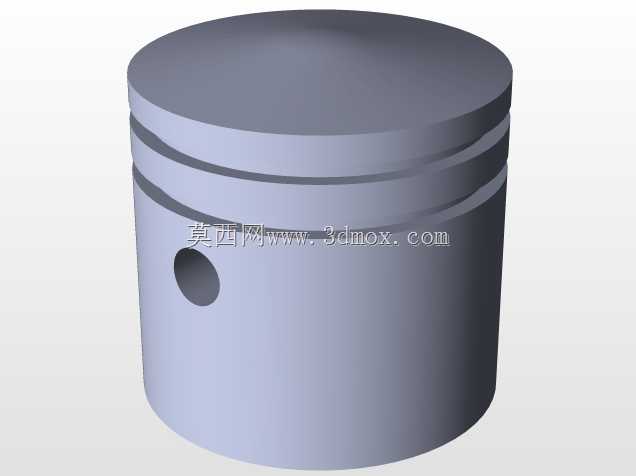

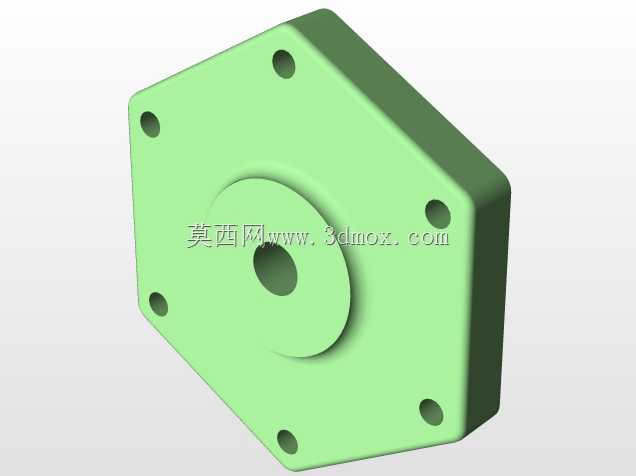

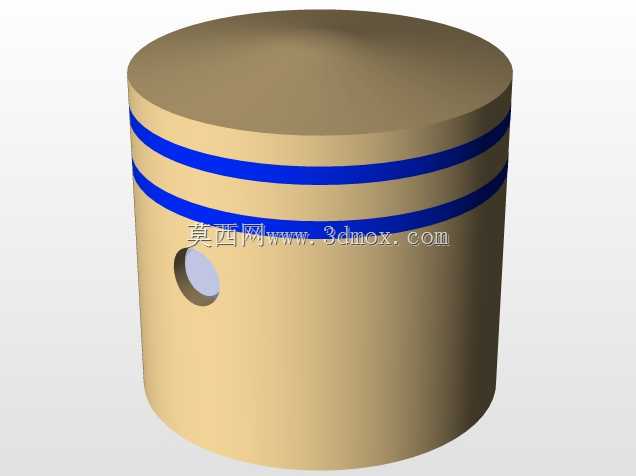

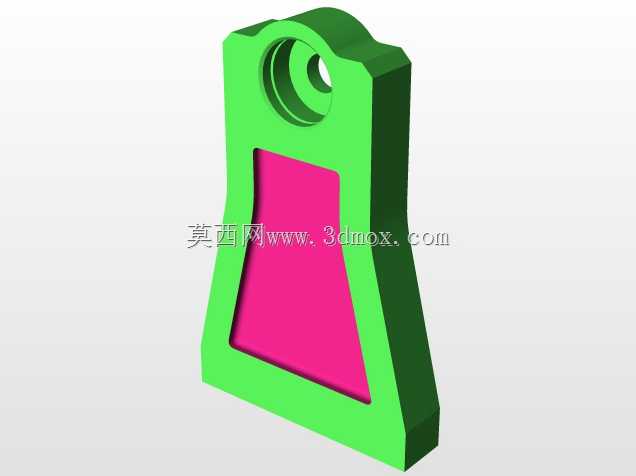

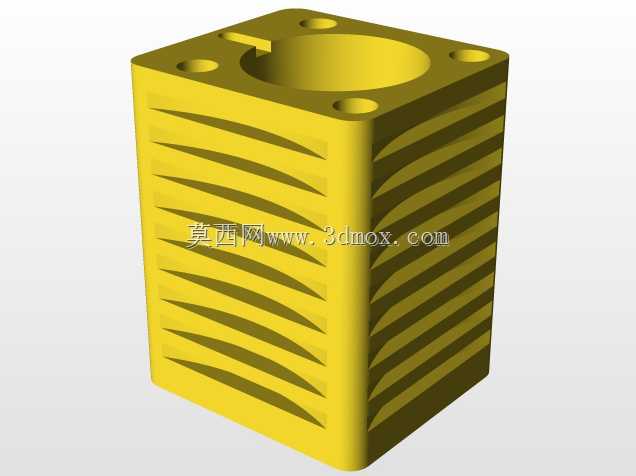

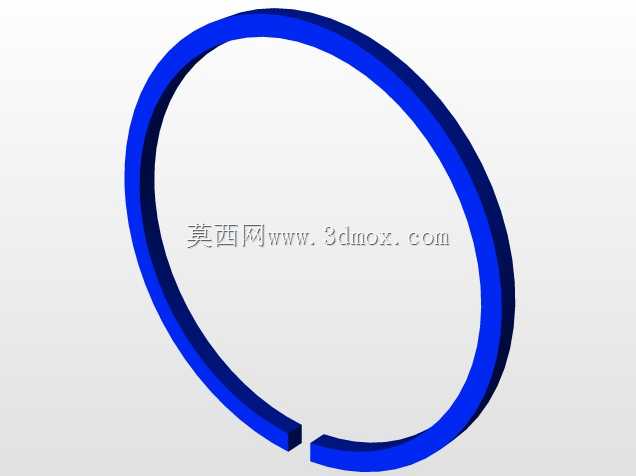

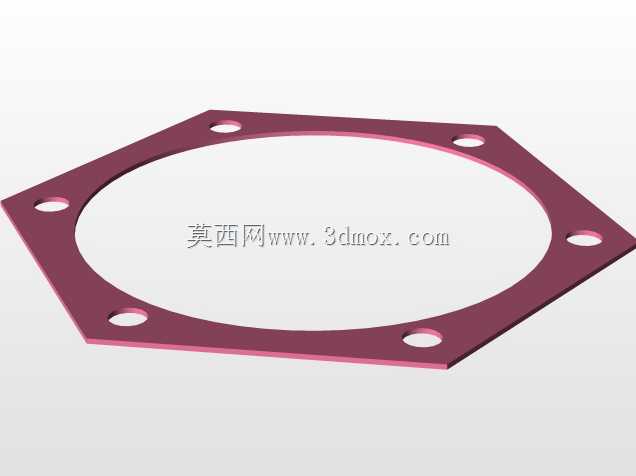

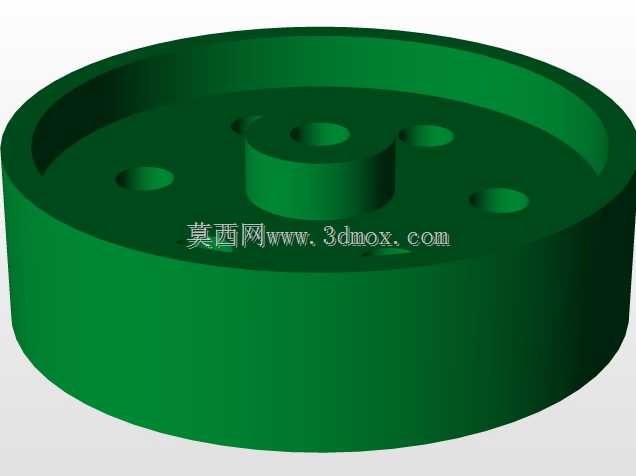

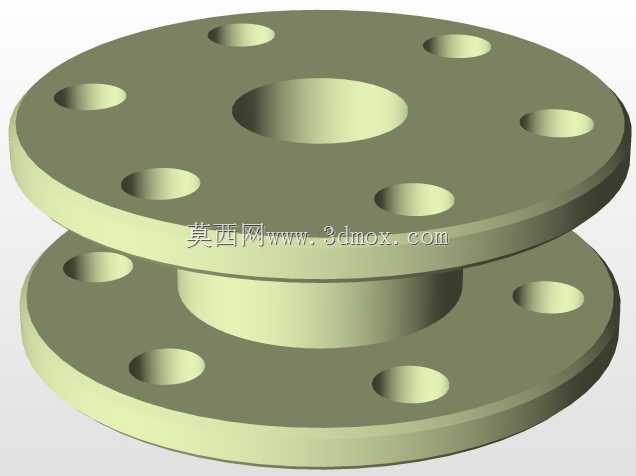

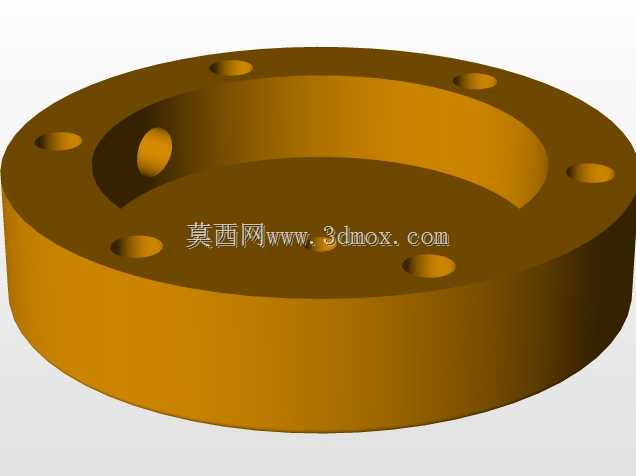

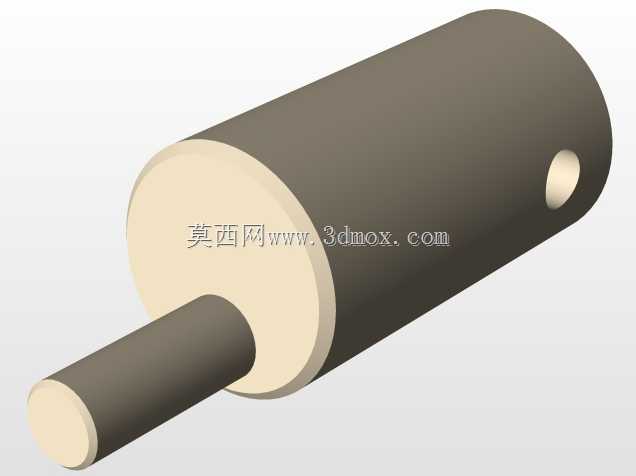

　　从安装边界来看，该结构的安装基座为带圆角的矩形平板结构，基座上预留的安装孔位与支架的连接位置经过匹配设计，支架采用三角形支撑结构，可承受动力运行过程中产生的往复惯性力与回转离心力，安装时需要保证基座平面的水平度偏差不超过0.05mm/m，避免曲轴运行时出现附加弯矩。整体结构包含26个独立零件与1个集成部件，每个零件的配合面都经过公差匹配，缸体散热鳍片的间距与高度经过优化，在保证结构强度的前提下最大化散热面积，活塞与缸壁的配合间隙根据材质热膨胀系数设定，确保冷热态下都能保持合理的密封与润滑间隙。这类结构除了航空动力场景外，在小型固定式动力机组、教学演示教具、复古动力改装领域也有广泛应用，其独特的星型外观具备较强的展示属性，很多机械科普场馆会采用该类结构作为动力原理演示载体，通过透明化的缸体设计可直观展示活塞往复运动与曲轴回转运动的转换过程，帮助学习者理解曲柄连杆机构的工作原理。设计过程中还需要考虑动平衡特性，由于六个缸对称布置，往复惯性力可在周向相互抵消，一阶、二阶惯性力都能实现自平衡，运行时的振动水平远低于非对称布局的多缸机型，对安装基座的强度要求也相应降低，不需要额外设计复杂的减震结构就能实现平稳运行。
