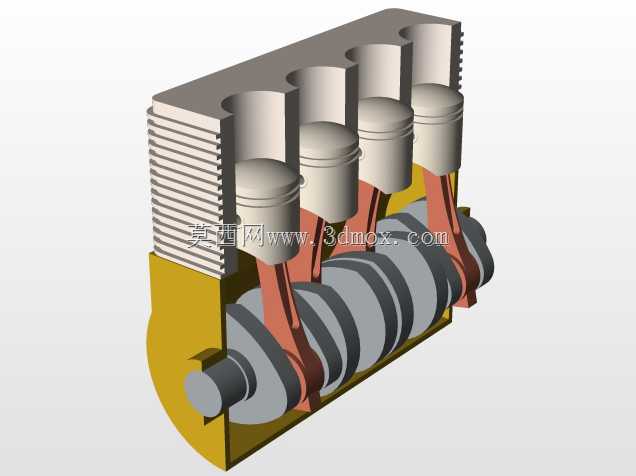

直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力结构的三维建模，完整还原了往复式内燃机核心运动单元的装配关系与运动逻辑，在乘用车动力总成研发、小型通用动力设备设计、教学实训教具开发场景中，都可以作为核心结构参考使用。从实际工程应用角度看，直列四缸布局是当前小排量动力设备中应用最广泛的结构形式，相比单缸、双缸结构，它的曲轴转角分配更均匀，做功间隔角为180度，运转过程中一阶、二阶惯性力的平衡特性更优，不需要额外加装复杂的平衡轴结构就能实现较好的运转平顺性，广泛适配1.0L到2.5L排量区间的燃油动力设备，覆盖家用乘用车、小型工程机械、固定式发电机组等多个应用领域。

　　建模过程中首先明确了核心功能的实现逻辑：整套结构的核心作用是完成燃料化学能到旋转机械能的转换，活塞顶部承接燃烧做功产生的高压燃气推力，通过活塞销将直线往复运动传递给连杆，连杆下端与曲轴连杆轴颈配合，将直线运动转换为曲轴的连续旋转运动，最终向外输出扭矩。设计时首先确定了气缸的中心距参数，这个尺寸直接决定了缸体的整体长度，同时要兼顾相邻气缸之间的水套壁厚、缸垫密封面宽度的设计要求，避免缸体强度不足或者相邻气缸出现窜气、窜水的问题；四个气缸沿曲轴轴向等距排布，对应曲轴上的四个连杆轴颈按照1-3-4-2的做功顺序错开布置，保证相邻气缸的做功行程不会出现干涉，同时让曲轴的受力更均匀，减少运转过程中的弯曲载荷。

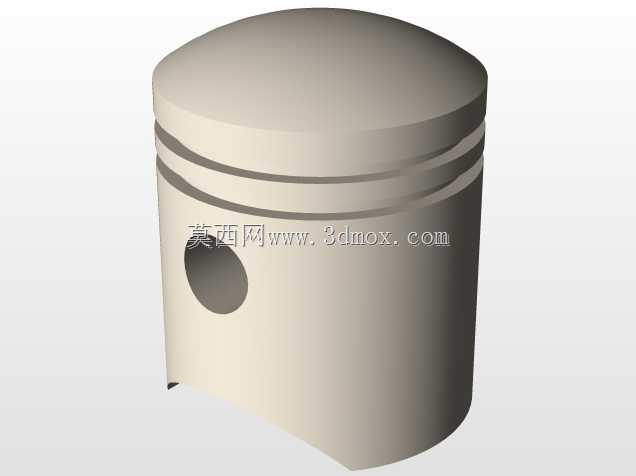

　　从结构细节来看，活塞部分采用了简化的裙部结构建模，实际工程设计中活塞裙部会设计成微椭圆型，用来抵消热膨胀以及侧压力带来的形变，保证活塞在气缸内的运动间隙处于合理范围，避免出现拉缸或者敲缸的问题；活塞上的环槽结构对应气环与油环的安装位置，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆部分采用了工字型截面的简化建模，这种截面形式可以在保证连杆强度、刚度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性载荷，连杆大小端的孔径配合需要严格匹配活塞销与曲轴连杆轴颈的尺寸，同时预留合适的轴承安装间隙，保证运动副之间能形成稳定的润滑油膜。

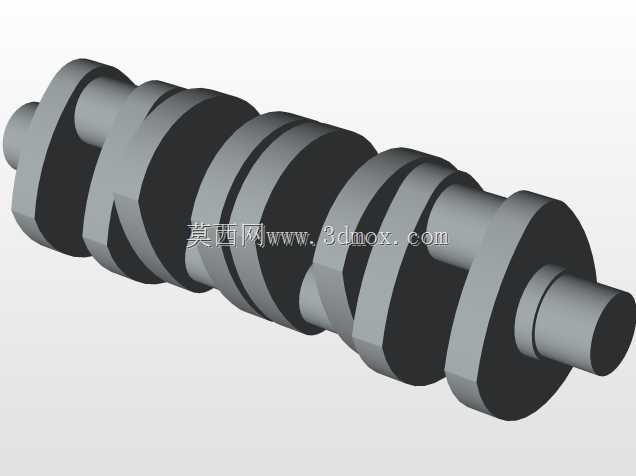

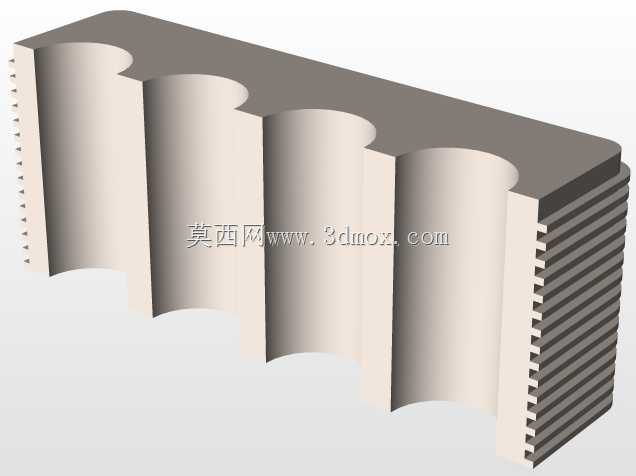

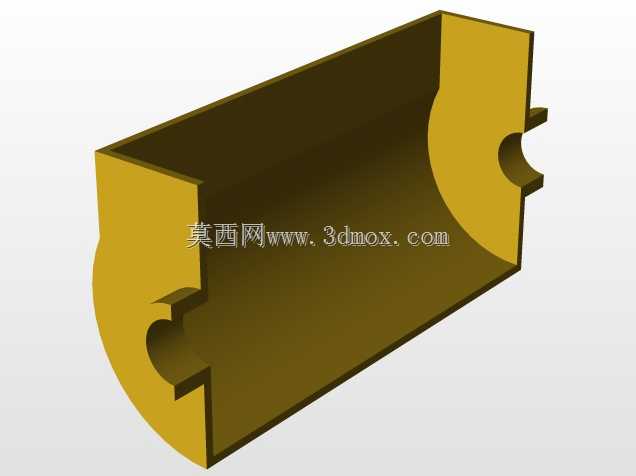

　　曲轴部分的建模还原了主轴颈、连杆轴颈、曲柄臂的核心结构，四个主轴颈对应缸体上的主轴承座安装位，为曲轴提供多点支撑，减少曲轴受力后的弯曲变形；曲柄臂上的平衡重结构是设计重点，平衡重的质量与分布角度需要精确匹配活塞连杆组的往复惯性力与旋转惯性力，抵消运转过程中产生的不平衡力矩，降低整机的振动水平。缸体部分采用了分体式的建模逻辑，上半部分为气缸体，集成了气缸筒与散热鳍片结构，这种外露的鳍片散热结构常见于风冷式小型动力设备，相比水冷结构不需要设计复杂的水套与冷却管路，结构更简单，维护成本更低，适合小功率、轻量化的动力应用场景；下半部分为曲轴箱，为曲轴提供封闭的安装空间，同时储存润滑油，为各个运动副提供润滑介质。

　　安装边界方面，整套结构的外形尺寸围绕直列四缸的布局特点确定，整体长度由四个气缸的缸径、中心距以及前后端的安装法兰尺寸决定，宽度由缸体的宽度、曲轴的回转半径以及连杆摆动的最大外轮廓决定，高度由活塞的上止点、下止点位置以及曲轴箱的底部轮廓决定；安装时需要保证缸体的安装平面与配套设备的安装基面平行，曲轴的输出端轴线与被驱动部件的输入轴线保持同轴度要求，避免出现附加载荷导致轴承异常磨损。这套模型完整呈现了曲柄连杆机构的运动配合关系，在进行结构设计时，可以直观验证活塞在上止点、下止点位置时与气门、气缸盖的间隙，验证连杆摆动过程中与缸体、曲轴平衡重之间是否存在运动干涉，也可以作为运动仿真的基础模型，分析不同曲轴转角下各个部件的受力、速度、加速度变化，为后续的强度校核、结构优化提供直观的三维参考。对于刚接触动力结构设计的从业者来说，这套模型可以帮助快速理解四缸发动机的核心运动原理，理清各个部件之间的装配约束关系，避免在实际设计中出现装配干涉、运动卡滞的基础问题。
