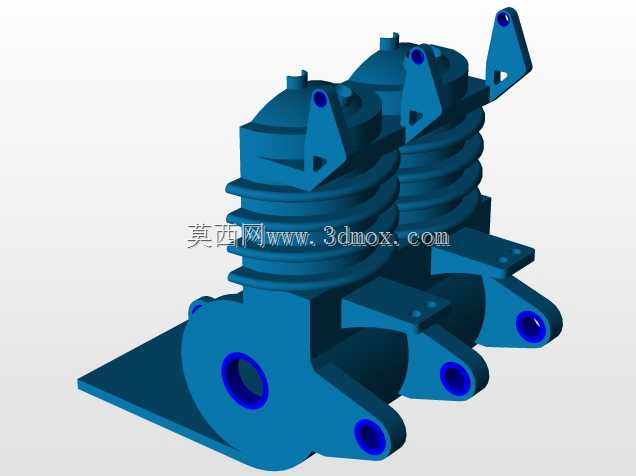

双缸配气机构动力装置结构设计

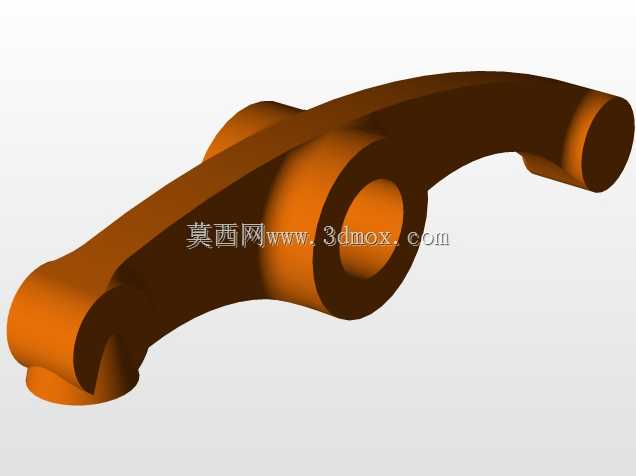

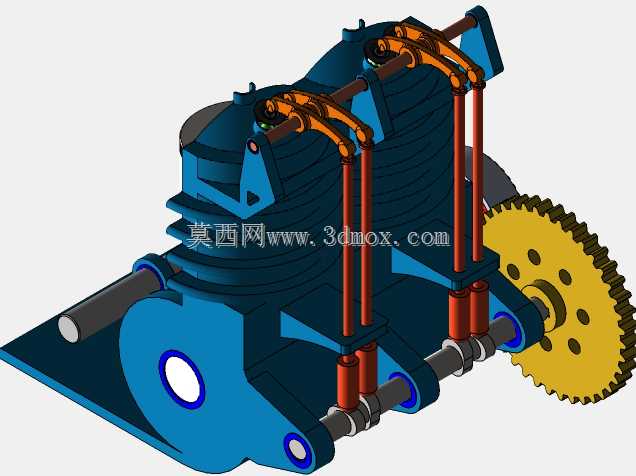

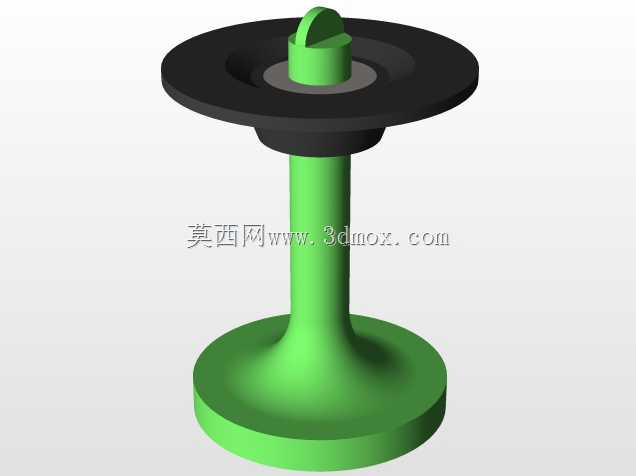

　　这套双缸配气机构动力装置，主要面向小型通用动力场景设计，可适配小型发电机组、园林作业机械、小型农用机具以及教学演示实验台等对动力输出平顺性有一定要求的设备，相比单缸动力结构，其做功间隔更短，运转时的扭矩波动更小，能有效降低配套设备的整机振动水平，减少配套减震结构的设计冗余。从结构组成来看，整套装置包含20个独立零件、2个分总成与1个总装集成，核心的配气机构采用顶置气门布局，通过凸轮轴驱动摇臂结构控制进排气门的启闭时序，摇臂与气门杆端的接触位置预留了合理的配合间隙，可抵消热态下零件膨胀带来的行程偏差，避免气门关闭不严导致的缸压泄漏问题。气门导管与缸盖的配合采用过盈压装设计，保证气门往复运动的同轴度，减少杆部的偏磨损耗，

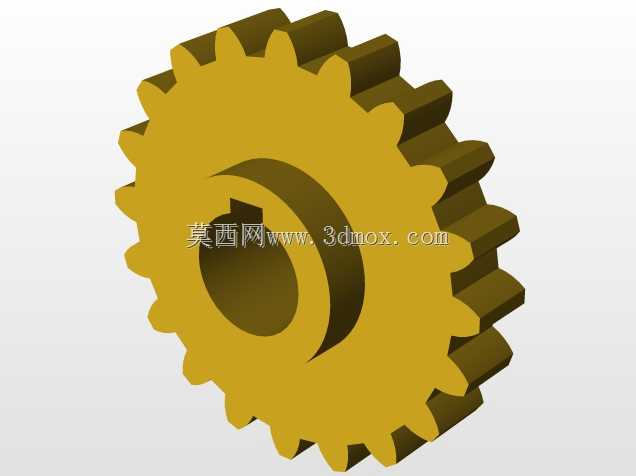

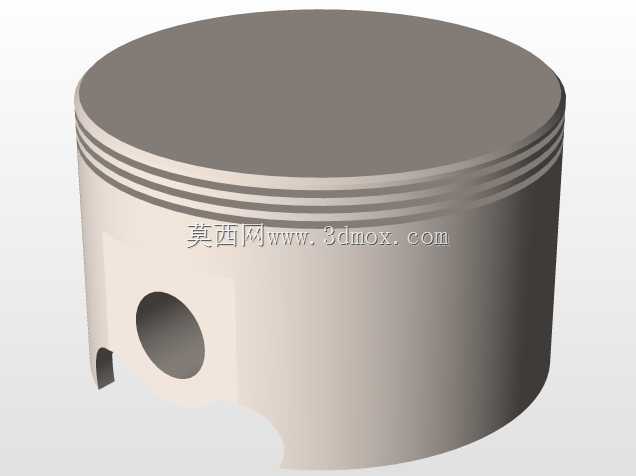

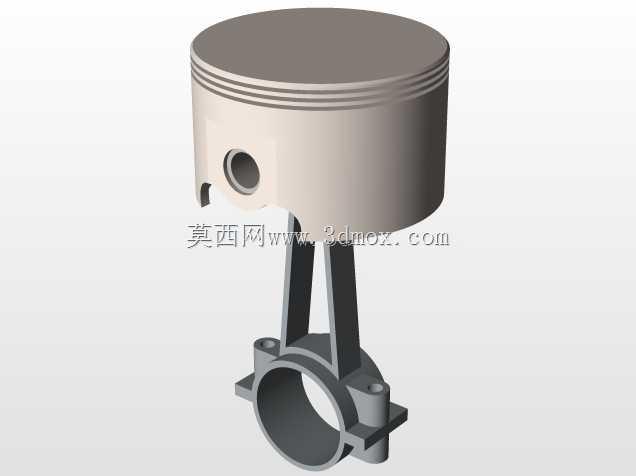

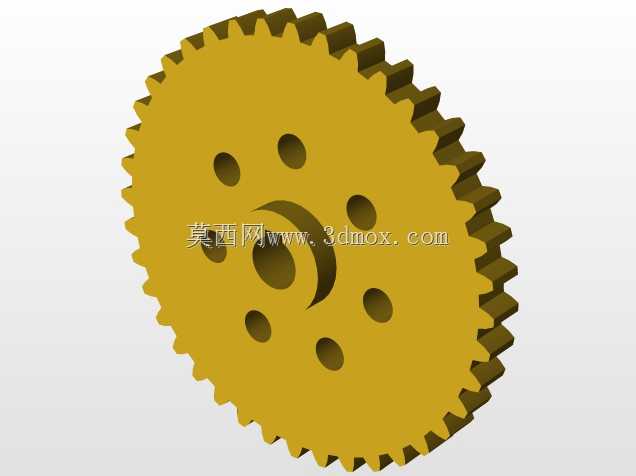

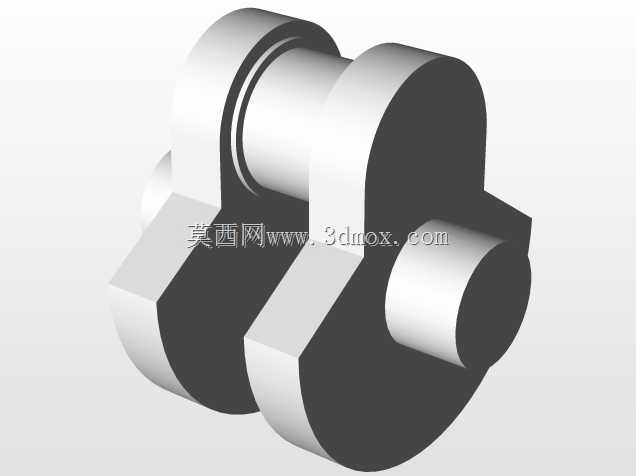

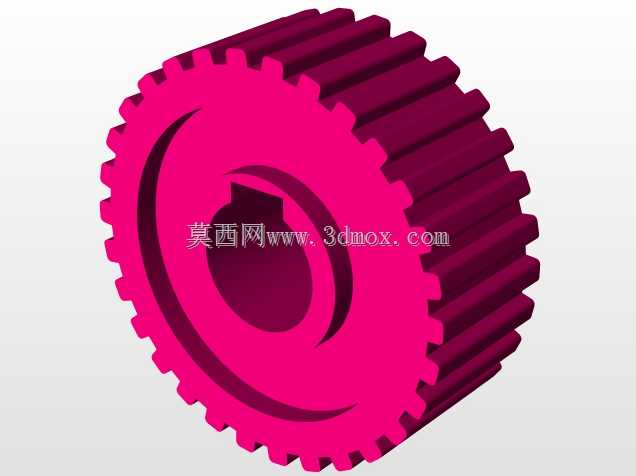

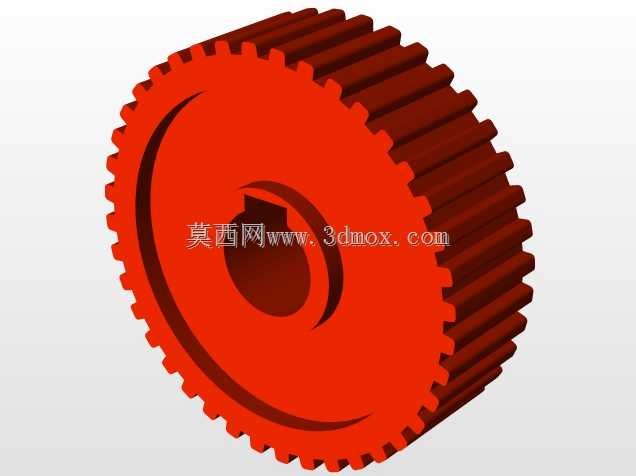

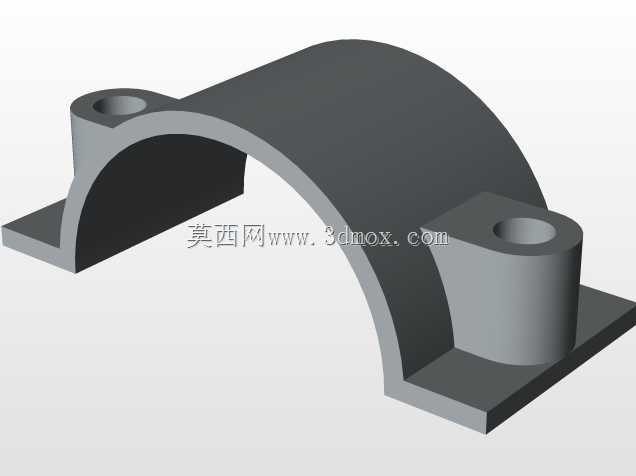

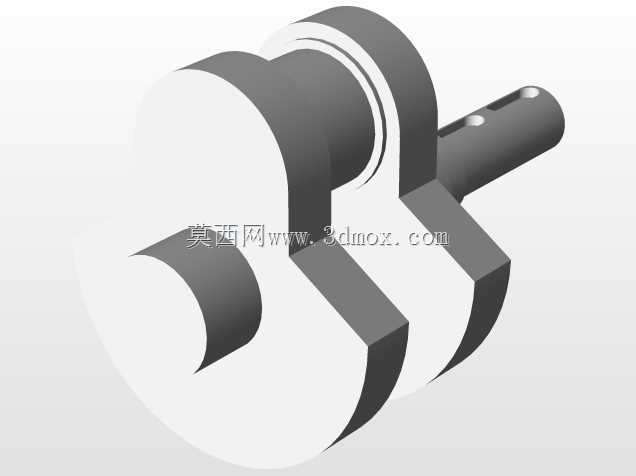

　　气门弹簧选用等节距圆柱螺旋弹簧，可在凸轮型线回落阶段保证气门与凸轮型面始终贴合，避免气门飞脱导致的配气相位错乱。缸体部分采用V型布局的双缸结构设计，两个缸体呈夹角布置，可有效缩短整机的轴向尺寸，曲轴输出端集成了传动齿轮，齿轮采用渐开线圆柱齿形，齿部参数经过匹配计算，可保证动力输出时的传动平稳性，降低啮合过程中的冲击噪音。曲轴的支撑点位设置了滑动轴承结构，轴承座与缸体采用定位销定位，保证曲轴回转中心与缸体中心的位置度公差，减少曲轴运转时的挠曲变形。活塞连杆组件中，活塞裙部设计有椭圆型线，可适配热态下活塞的膨胀变形，避免冷态敲缸与热态拉缸的问题，连杆小头与活塞销采用浮动连接，连杆大头与曲轴曲柄销采用剖分式连接结构，

　　装配时可通过连杆螺栓的预紧力保证结合面的贴合强度，螺栓预紧扭矩按照等强度原则设计，避免预紧力过大导致的螺栓屈服或者预紧力不足导致的结合面分离。设计过程中，首先根据目标动力输出参数确定缸径、行程与配气相位的基础参数，再按照运动干涉校验的原则排布各零件的空间位置，对摇臂的摆动行程、气门的最大升程、活塞在上止点时与气门的安全间隙都做了逐点校核，保证全行程范围内不存在运动干涉问题。安装边界方面，整机底部设置了一体化的安装底座，底座上预留了四个对称布置的安装通孔，孔位间距按照通用小型动力的安装标准设计，可直接适配多数现有小型动力设备的安装机架，不需要额外做安装位的改造。整机的轴向尺寸从曲轴输入端到齿轮输出端的长度控制在紧凑范围内，

　　缸体顶部的摇臂室高度预留了足够的检修空间，日常调整气门间隙时不需要拆解整个缸盖总成，只需要打开摇臂室盖即可完成操作。进排气道的走向采用流线型设计，减少进排气过程中的气流阻力，提升充气效率，排气侧的通道壁厚做了加厚处理，可承受排气过程中的高温气流冲刷，降低热变形量。润滑路径的设计采用飞溅润滑为主的方式，曲轴运转时带起的润滑油可通过缸体上预留的油道进入摇臂轴、活塞销等需要润滑的摩擦副位置，不需要额外设置复杂的压力润滑管路，简化了整机的结构复杂度，降低了后期维护的难度。齿轮输出端的轴伸尺寸按照通用配套接口设计，可直接连接皮带轮、联轴器等传动部件，适配不同的负载连接需求。整套结构的零件拆分充分考虑了加工工艺性，多数结构件采用常规的铣削、车削工艺即可完成加工，不需要特殊的定制刀具，适合小批量试制与教学场景下的拆装练习，每个零件的公差配合都按照经济加工精度选取，在保证装配精度的前提下降低加工成本，避免过高的精度要求带来的加工难度提升。
