3D打印g轨距履带行走基础装置

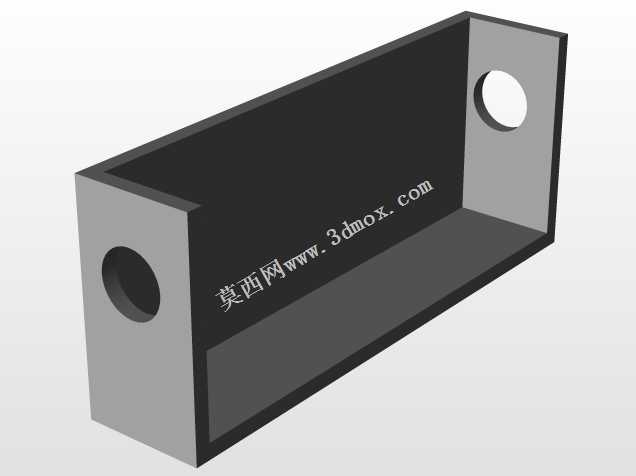

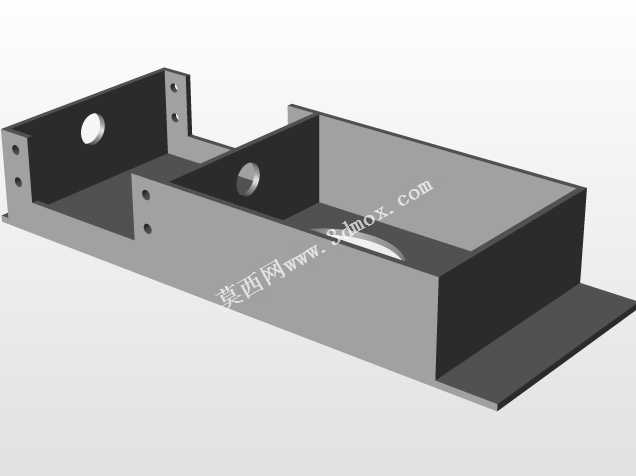

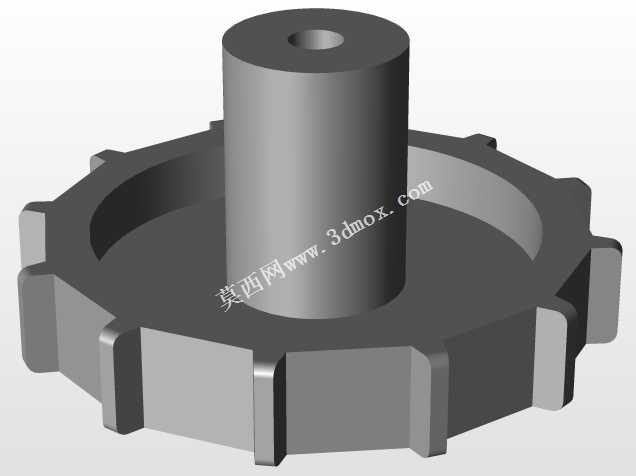

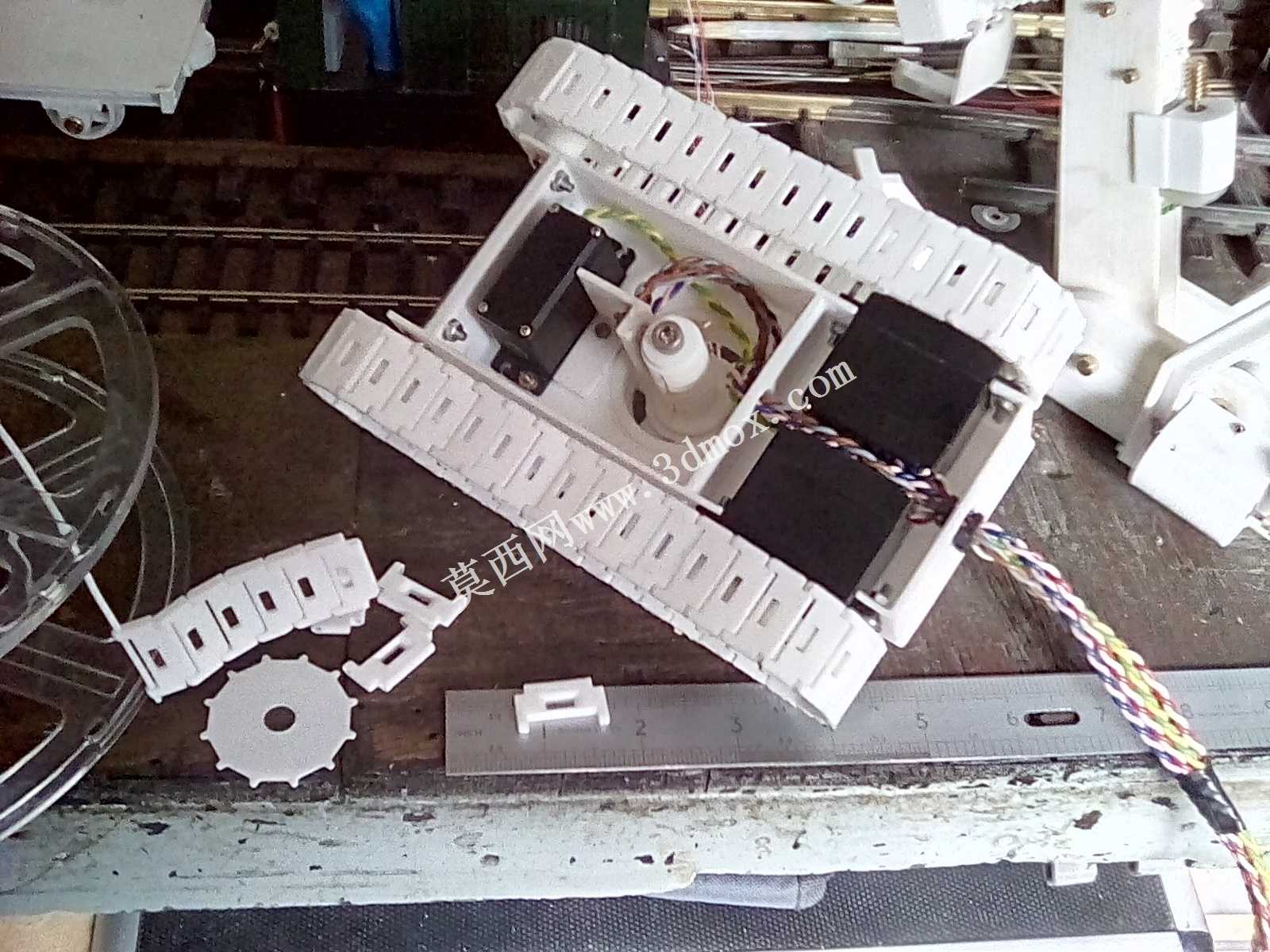

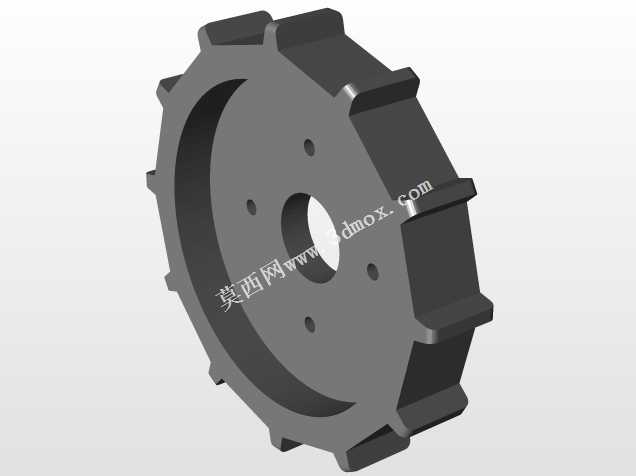

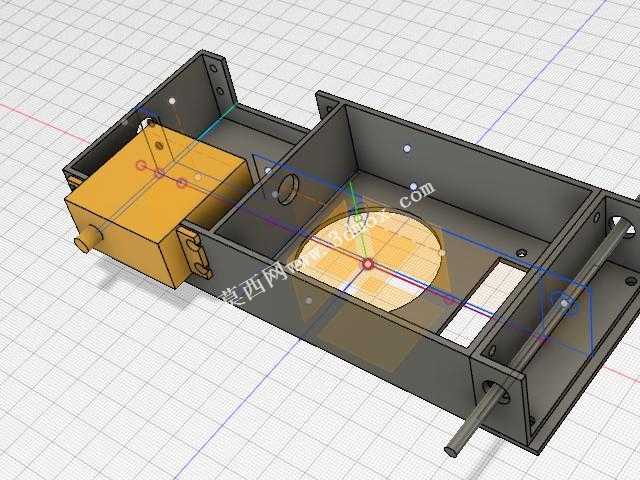

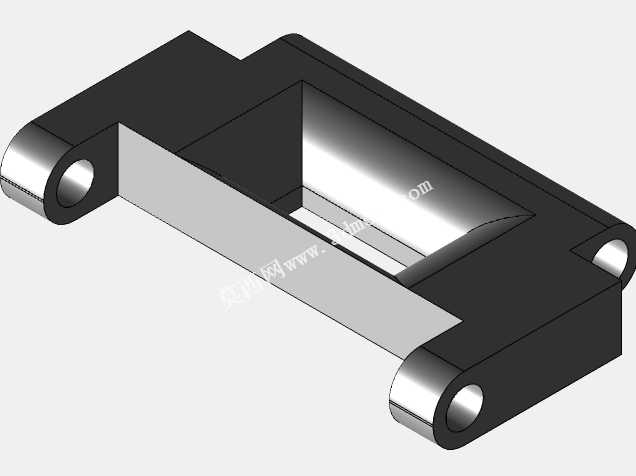

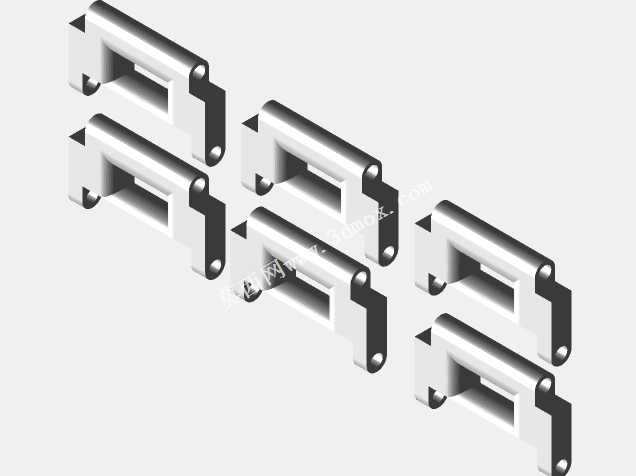

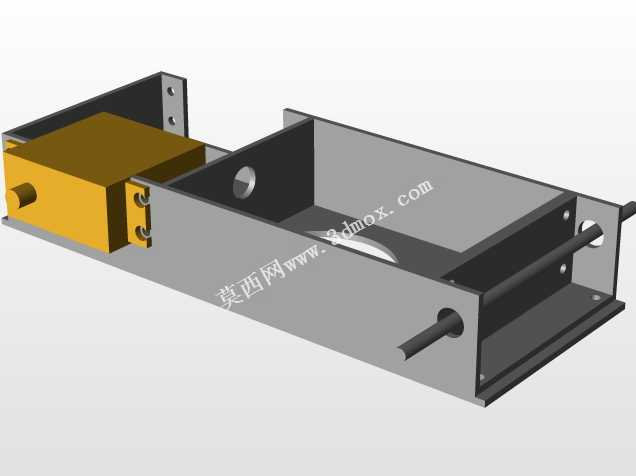

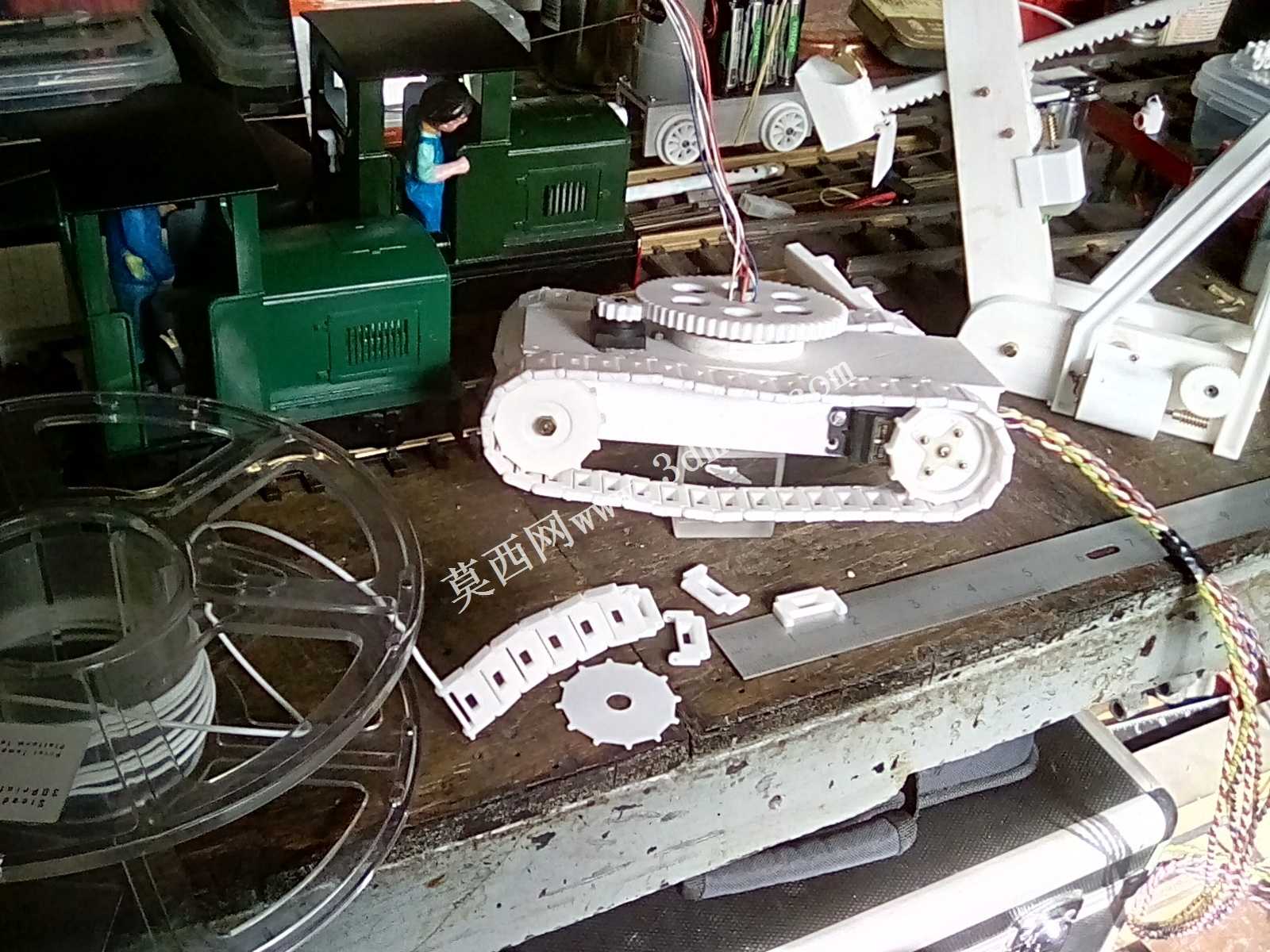

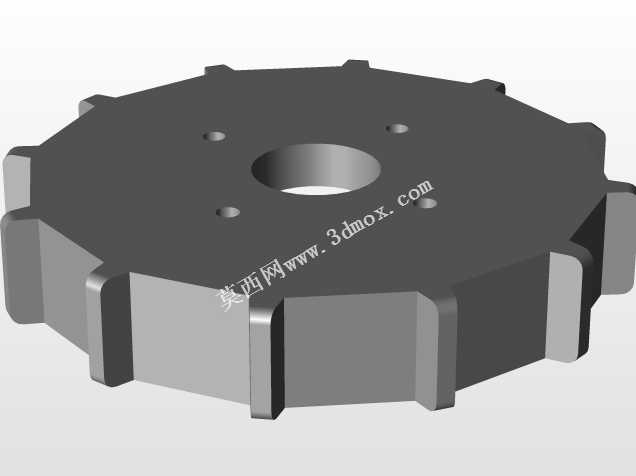

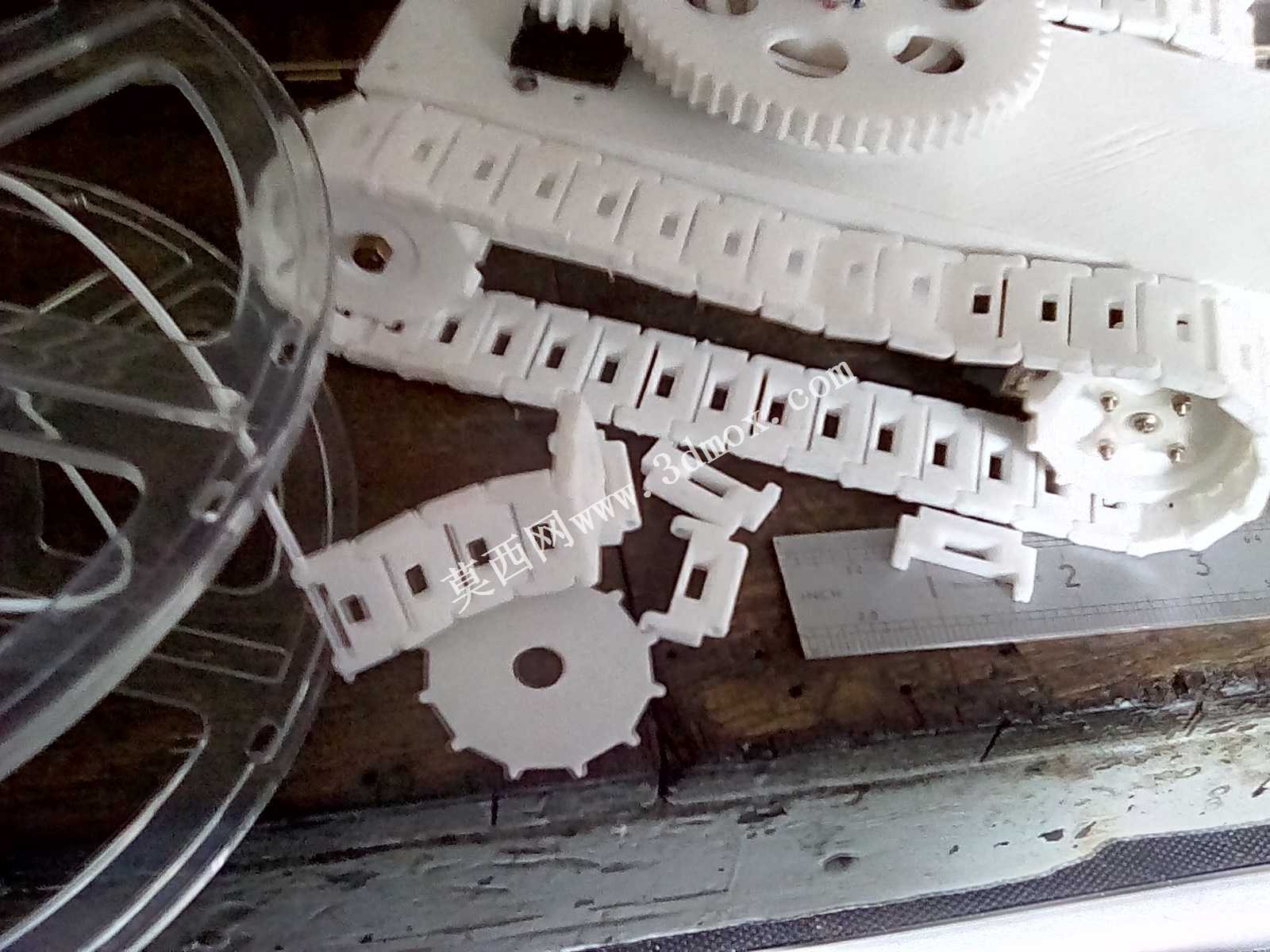

这款g轨距履带基础装置，主要面向小型移动机器人研发、桌面级模型项目改装、小型教具开发等场景使用，可作为小型移动作业设备的行走承载核心，适配需要在不平整桌面、轻度粗糙地面、小坡度坡面移动的小型作业载体，能够为搭载小型传感器、执行元件的微型设备提供稳定的行走支撑。装置整体采用分体式模块化设计思路，核心行走单元为一体打印的履带轮组，主动轮集成了标准伺服安装位，可直接匹配常用微型伺服的输出轴尺寸，无需额外设计转接结构，降低项目开发的装配复杂度。履带链节采用统一规格的快装结构，铰链销直接由直径1.75mm的3D打印丝材裁切制成，省去了额外采购金属销轴的流程，打印完成后即可快速完成整条履带的拼接组装，链节之间预留了合理的活动间隙，可保证履带绕轮转动时无卡滞，同时支持履带整体360度自由回转，可实现前进、后退、原地转向等多种行走动作。装置的安装边界经过紧凑化设计，整体底盘宽度匹配g轨距的安装标准，可直接适配同轨距的上层搭载平台，底盘上预留了多组标准安装孔位，可直接固定控制板、电池、传感器支架等常用配件，无需二次打孔加工。针对塑料零件易磨损的问题，设计时在伺服臂与轴的配合位置预留了黄铜衬套的安装空间，装配时压入标准黄铜衬套即可大幅降低转动位置的磨损量，提升装置的整体使用寿命。履带的齿形与主动轮、从动轮的齿槽完全匹配，传动过程中不会出现跳齿、脱轨的问题，从动轮位置预留了张紧调节的余量，可通过调整从动轮的固定位置调整履带张紧度，适配不同使用场景下的张紧需求。整个装置的所有塑料零件均可通过普通桌面级FDM3D打印机完成制作，无需高精度工业级打印设备，打印时无需添加大量支撑结构，打印完成后仅需简单去除支撑毛刺即可完成装配，非常适合个人开发者、学生群体在项目开发初期快速制作行走底盘原型，验证移动功能的可行性，也可作为小型遥控模型的改装行走单元，替换原有轮式结构提升复杂地形的通过能力。
