星形弹性梅花型Ge联轴器结构设计

这款星形弹性梅花联轴器，是机械传动系统中应用极为广泛的轴系连接部件，主要用于伺服电机、步进电机、普通电动机与丝杠、减速器、负载执行端之间的动力传递，在自动化生产线、机床进给机构、包装设备输送单元、纺织机械传动组、3D打印设备运动轴等场景中都能见到它的身影，核心作用是补偿两根被连接轴之间的轴向、径向与角向偏移，同时吸收传动过程中的振动冲击，避免硬连接带来的轴系磨损、电机轴承损坏等问题。

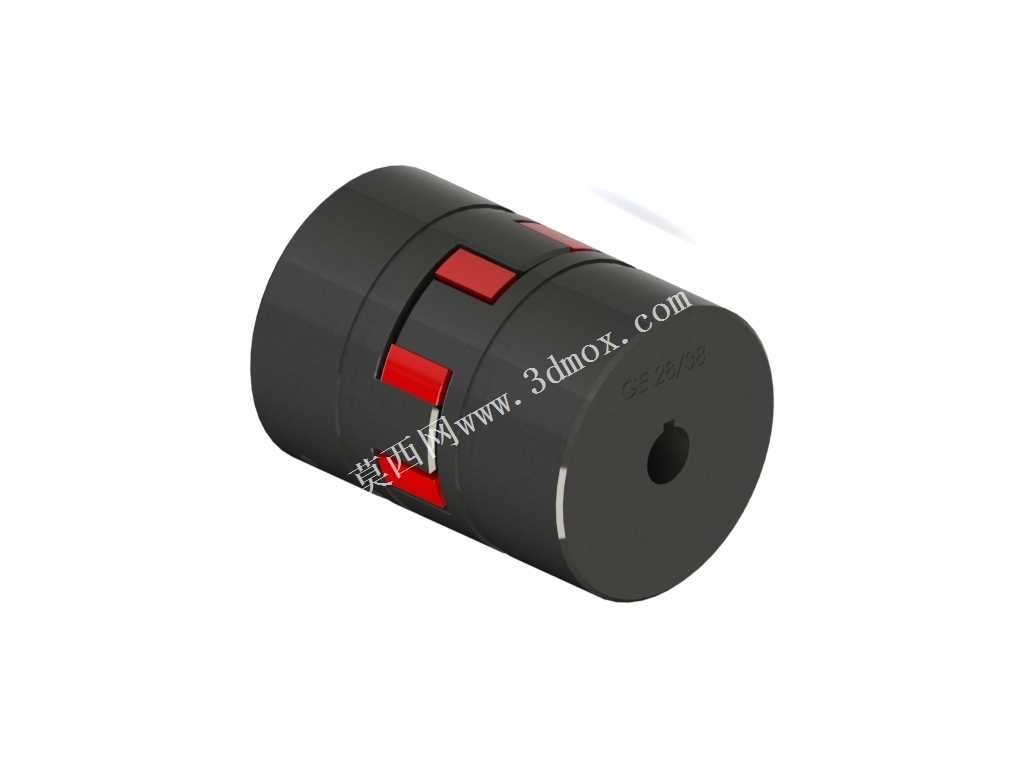

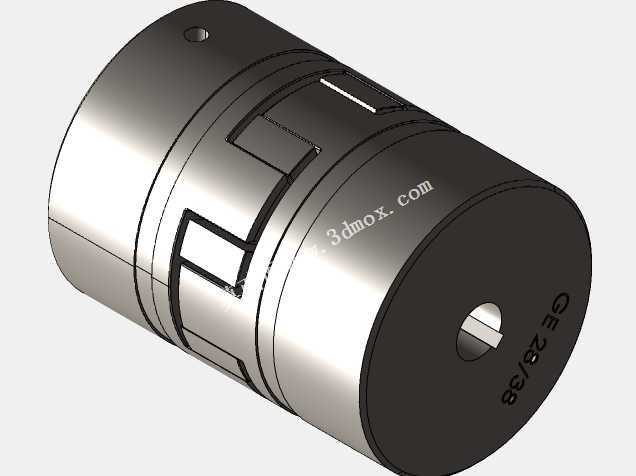

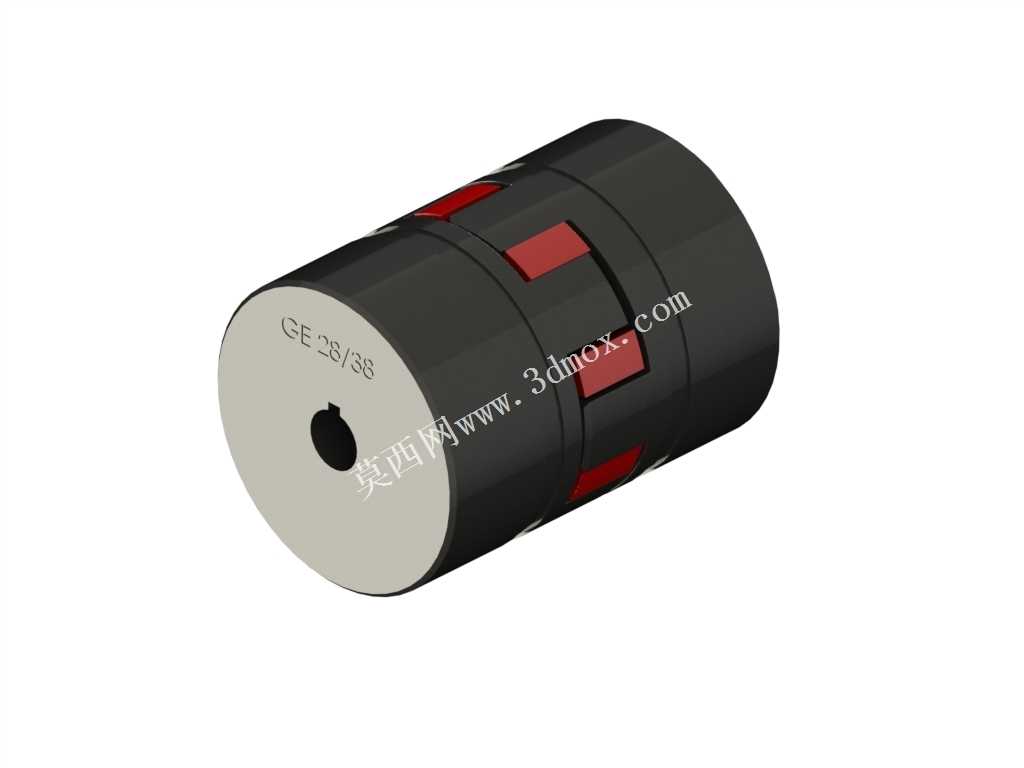

从功能特性来看，这款联轴器采用分体式结构，由两个对称的金属轴套与中间的红色弹性梅花垫组成，金属轴套选用钢材加工而成，表面做发黑防锈处理，具备足够的扭转刚度与抗疲劳强度，能够稳定传递额定扭矩；中间的弹性梅花垫为聚氨酯类弹性材质，呈十字星瓣状嵌入两个轴套的卡槽内，在传递扭矩的同时，依靠自身弹性形变抵消轴系对中偏差带来的附加载荷，还能缓冲启动、正反转切换时的瞬时冲击，降低传动噪音，改善整个传动链的运行平稳性。

设计思路上，这款联轴器采用了无齿隙的预紧配合结构，轴套与弹性垫的卡槽采用精密加工的贴合面，装配后不存在传动回程间隙，能够满足高精度传动场景的定位需求，尤其适配伺服系统频繁正反转、快速启停的工况；轴套两端的轴孔采用标准通孔设计，搭配侧面的紧定螺钉实现与轴的锁紧固定，安装时无需复杂的专用工具，只需将两根待连接轴分别插入两端轴孔，拧紧紧定螺钉即可完成装配，后期维护更换弹性垫时也无需挪动两端的动力端与负载端设备，直接抽出中间的弹性垫即可更换，大幅降低运维成本。

从安装边界与尺寸适配来看，这款联轴器整体为圆柱外形，外径尺寸适配28/38规格的安装空间，轴向长度紧凑，不会占用过多的轴系安装空间，能够适配狭小空间内的传动布局；轴孔可根据不同的轴径需求做适配加工，既可以适配光轴连接，也可根据需求加工键槽来传递更大扭矩；弹性垫的瓣数与厚度经过匹配设计，在保证缓冲能力的同时不会出现扭转挠度过大的问题，兼顾了传动刚性与减震需求，能够在-20℃到80℃的常规工业环境温度下长期稳定运行，适配绝大多数通用工业传动场景的使用要求。
