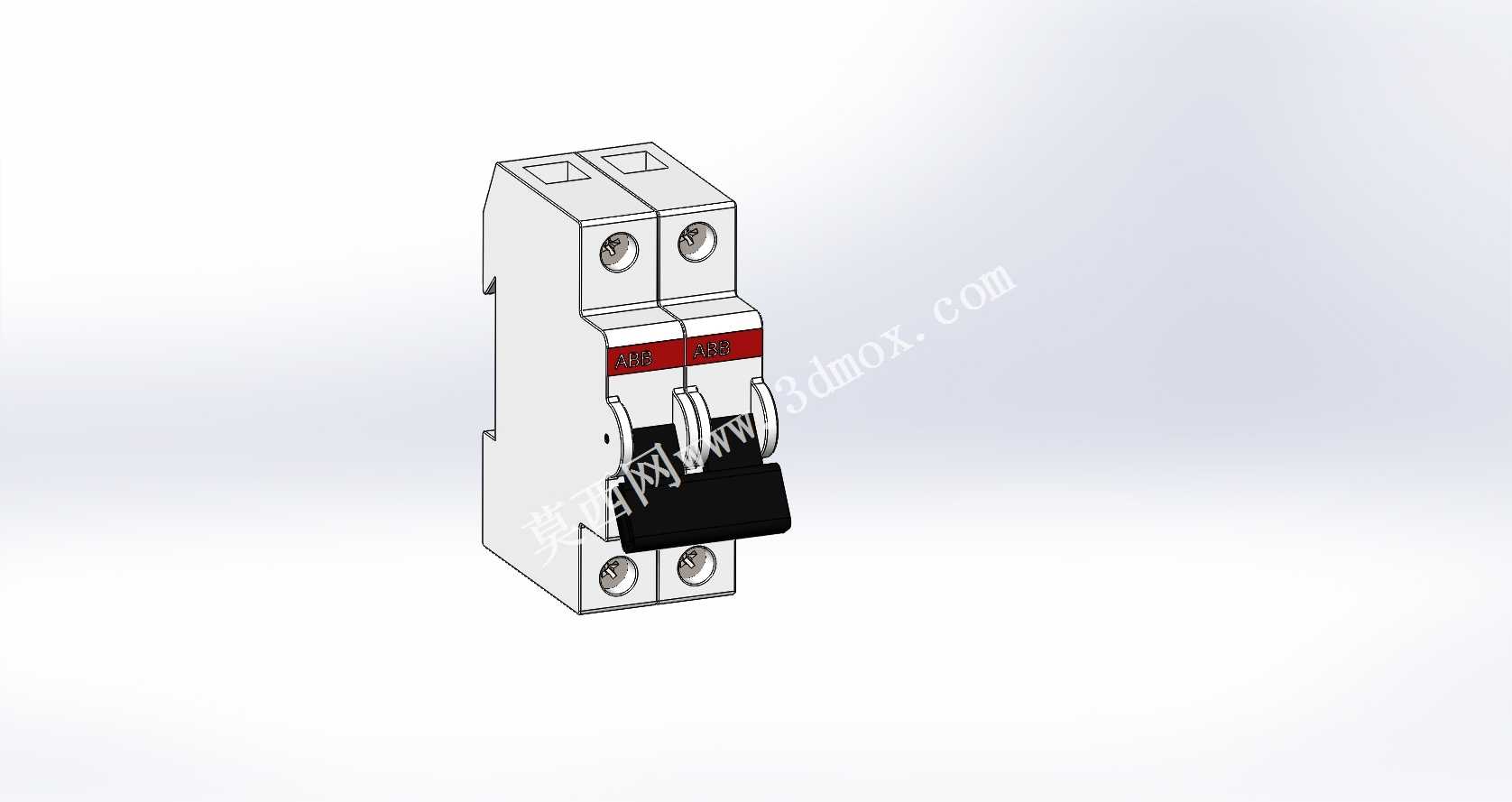

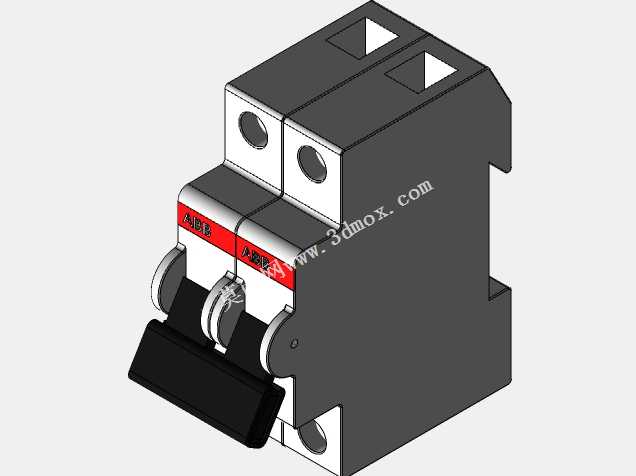

ABB双极微型断路器S202 C32结构设计

这款双极微型断路器是民用及工业低压配电场景中的核心保护器件，主要应用于终端配电回路的过载与短路防护，常见于家庭入户配电箱、写字楼配电竖井、工业车间末端控制柜、商用建筑照明与动力配电支路中，承担着线路故障时快速分断电路、避免线缆过热起火、保护后端用电设备不受冲击损坏的关键作用，是低压配电系统中用量极大、覆盖场景极广的基础保护元件。

从功能特性来看，这款C型脱扣特性的断路器额定电流32A，适配常规照明、普通插座、小功率动力类负载的保护需求，双极结构可同时分断火线与零线，在检修或故障脱扣时能彻底切断回路电源，避免零线带电带来的触电隐患，相比单极断路器的防护安全性更高。产品内部集成了热脱扣与电磁脱扣两套机构，当回路出现长时间过载时，双金属片受热形变推动脱扣机构动作分闸；当回路发生短路故障时，电磁线圈瞬间产生大吸力驱动脱扣器快速动作，分断时间可控制在毫秒级，能快速切断故障电流，避免故障范围扩大。

在设计思路上，这款断路器采用模数化的标准导轨安装结构，整体宽度匹配常规终端配电的模数尺寸，单极宽度为标准18mm模数，双极整体宽度36mm，可直接卡装在行业通用的35mm标准DIN导轨上，无需额外定制安装支架，能和同模数的漏电保护器、隔离开关、浪涌保护器等配电元件并排拼装，适配各类标准明装、暗装配电箱的安装空间。外形设计上采用阻燃耐冲击的工程塑料外壳，表面做了磨砂防刮处理，操作手柄采用防滑纹理设计，分合闸位置有清晰的状态标识，手柄合闸时向上推至顶端、分闸时向下落至底端，操作反馈清晰明确，运维人员可快速判断回路通断状态。进出线端采用压线式接线端子，适配常规1.5-6平方毫米的铜芯导线接入，端子处配备防触电防护挡板，避免接线时误触内部带电部件，提升安装操作的安全性。

安装边界方面，这款断路器的上下进出线端预留了充足的接线操作空间，接线时导线剥线长度控制在合适范围即可，不会出现导线外露或压接不牢的问题，拼装时相邻元件之间无需额外预留间隙，可紧密排布充分利用配电箱内部空间，整体安装深度适配主流配电箱的内室深度，安装后箱门可正常闭合，不会出现元件顶到箱门的情况。外壳的散热结构做了隐蔽式设计，在保证防护等级的前提下可满足正常工作时的散热需求，避免长期工作时内部积温过高影响元件使用寿命。
