工业配电箱电气面板结构设计

这款电气面板配套的柜体结构，主要面向工业厂房低压配电场景、小型车间设备供电管控、商用建筑楼层配电分支回路以及民用设施的动力配电环节使用，核心作用是为内部的断路器、接触器、接线端子排、信号指示灯、控制按钮等电气元器件提供稳定的安装承载空间，同时通过封闭金属壳体实现带电部件的物理防护，避免外界粉尘、水汽、意外触碰带来的用电安全隐患，保障配电回路长期稳定运行。

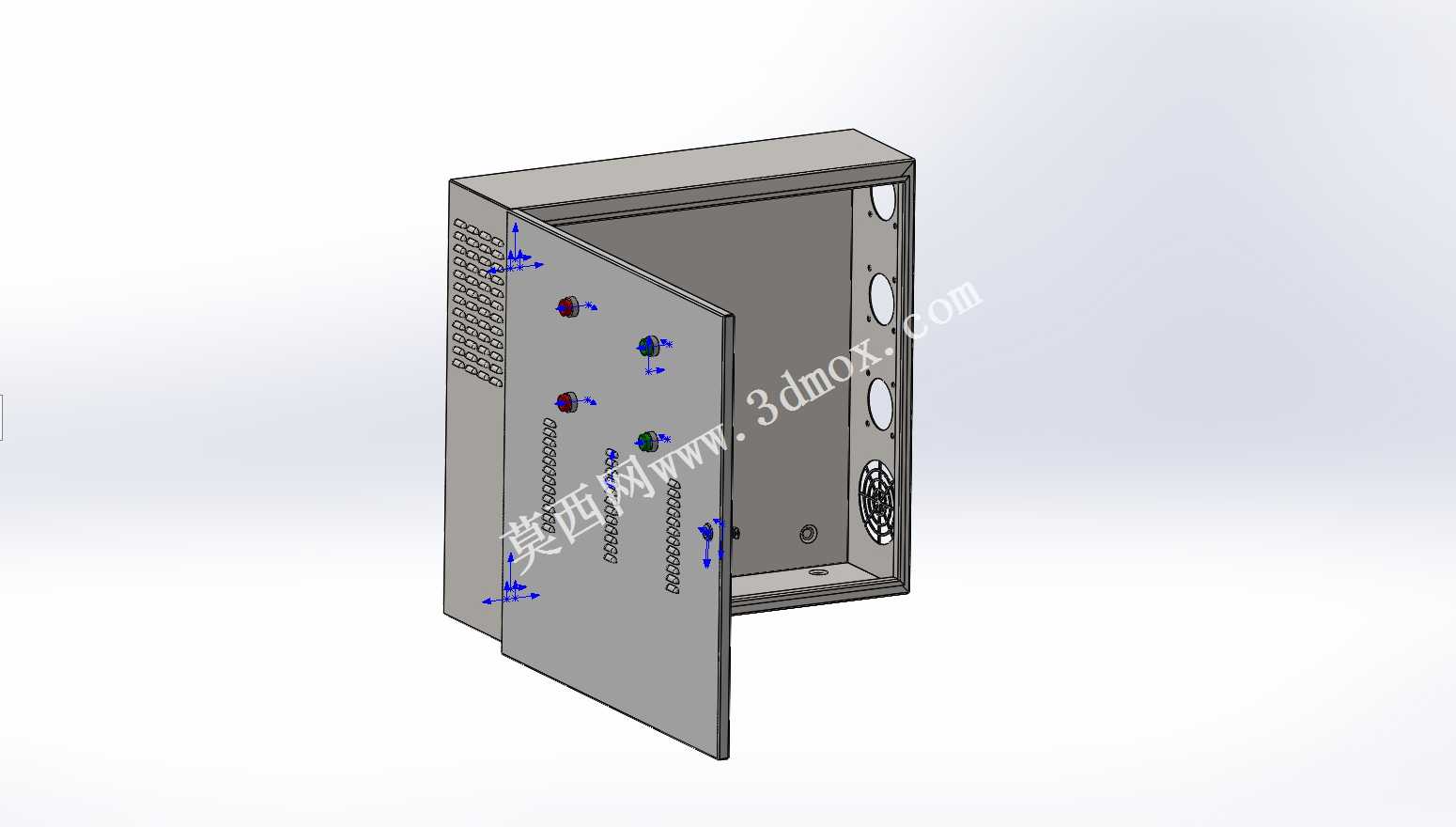

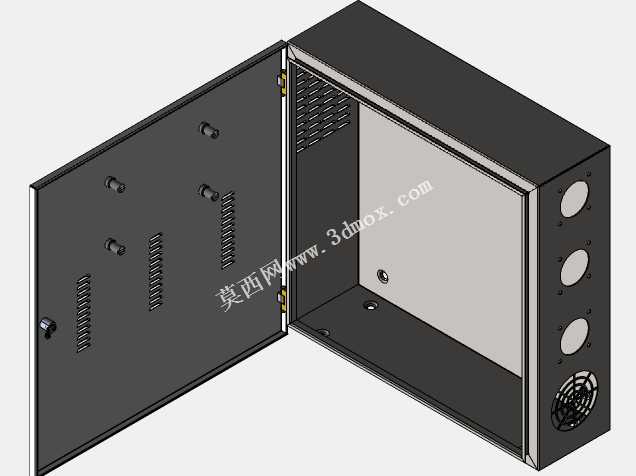

在功能特性设计上，这款柜体采用单开门侧开结构，门板与柜体主体通过隐藏式合页实现转动连接，门板内侧预留了充足的元器件安装位，可根据实际配电需求布置启停按钮、状态指示灯、转换开关等操作元件，所有操作元件的开孔位置都经过排布优化，操作时的手部活动空间充足，不会出现元件间距过小导致的误触问题。柜体侧部设计了标准化的散热通风孔阵列，可在柜体内部形成自然对流散热通道，及时带走电气元件工作时产生的积热，避免柜内温度过高加速元件老化；柜体侧壁预留的多组圆形开孔，可搭配电缆防水接头使用，方便进出线电缆的固定与密封，柜体内侧后部预留的风扇安装位，可根据柜内元件的发热功率选配散热风扇，实现强制风冷散热，适配更大功率的配电场景。

设计思路上，这款结构优先考虑了电气装配的实操便利性，柜门开启角度可满足内部元件安装、接线、检修的操作空间需求，柜体内部的安装板预留了通用的安装孔位，可兼容不同规格的导轨式电气元件安装，无需二次打孔加工。柜体的边角都做了钝化折边处理，既提升了柜体整体的结构强度，避免薄钢板受力变形，也能防止装配、检修过程中锋利边角划伤操作人员。在安装边界上，这款柜体采用壁挂式安装的尺寸设计，整体深度控制在合理范围内，不会过多占用墙面外的操作空间，背部预留的壁挂安装孔位间距符合常规配电柜体的安装规范，可直接固定在建筑墙面或预制安装支架上，进出线开孔的位置排布兼顾了上进上出、下进下出等多种布线方式的需求，可适配不同施工现场的布线走向要求，门板与柜体的接触位置预留了密封胶条安装槽，可根据使用场景的防护等级需求加装密封胶条，提升柜体的防尘防水能力，满足不同工况下的配电防护要求。
